Bedienkonzept und Bedienung
Schutzsicherung außer Betrieb

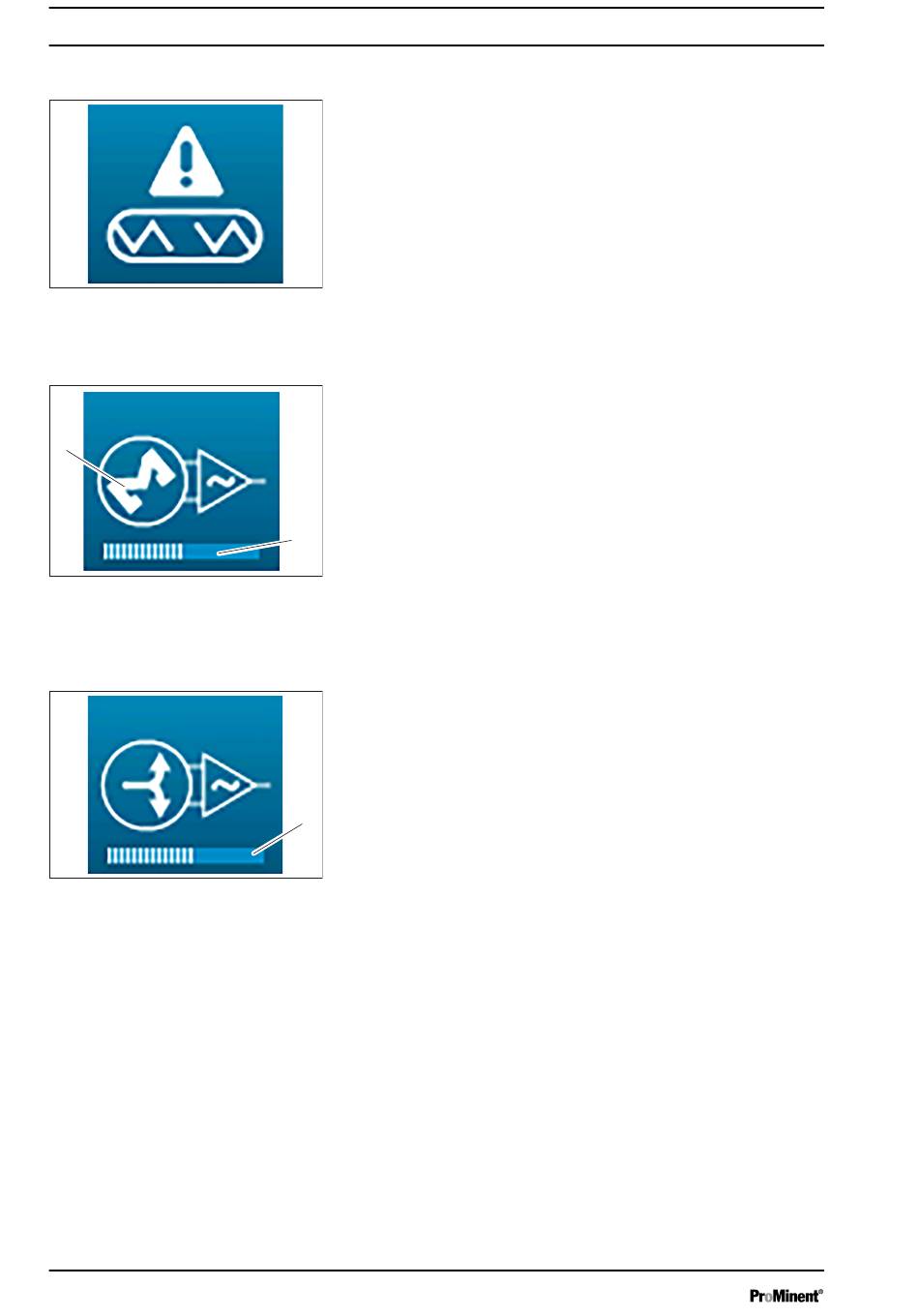

Abb. 11: Schutzsicherung außer
Betrieb
4 ... 20mA-Ausgang im Dosiermodus
2
Abb. 12: 4 ... 20mA-Ausgang im
Dosiermodus
4 ... 20mA-Ausgang im Übertragungs‐
modus
Abb. 13: 4 ... 20mA-Ausgang im Über‐
tragungsmodus
16
Die selbstversorgten PO1- und PO2-Relais haben eine TR5-Siche‐
rung. Wenn eine Sicherung zerstört wird, erscheint ein spezielles
Symbol (siehe nebenstehende Abbildung) auf dem betreffenden
Ausgang.
A3028
Ein Balkendiagramm (1) zur Darstellung der Dosierleistung des
4 ... 20mA-Ausgangs. Von 0 ... 100 %.
Die Rotation (2) entsprechend der Dosierleistung.
1
A3029
Ein Balkendiagramm (1) zur Darstellung des Pegels des 4...20mA-
Ausgangs. Von 0/4 mA ... 20 mA.
1
A3030
