Balkendiagramm
3
Abb. 10: Relaisausgang im Dosier‐
modus

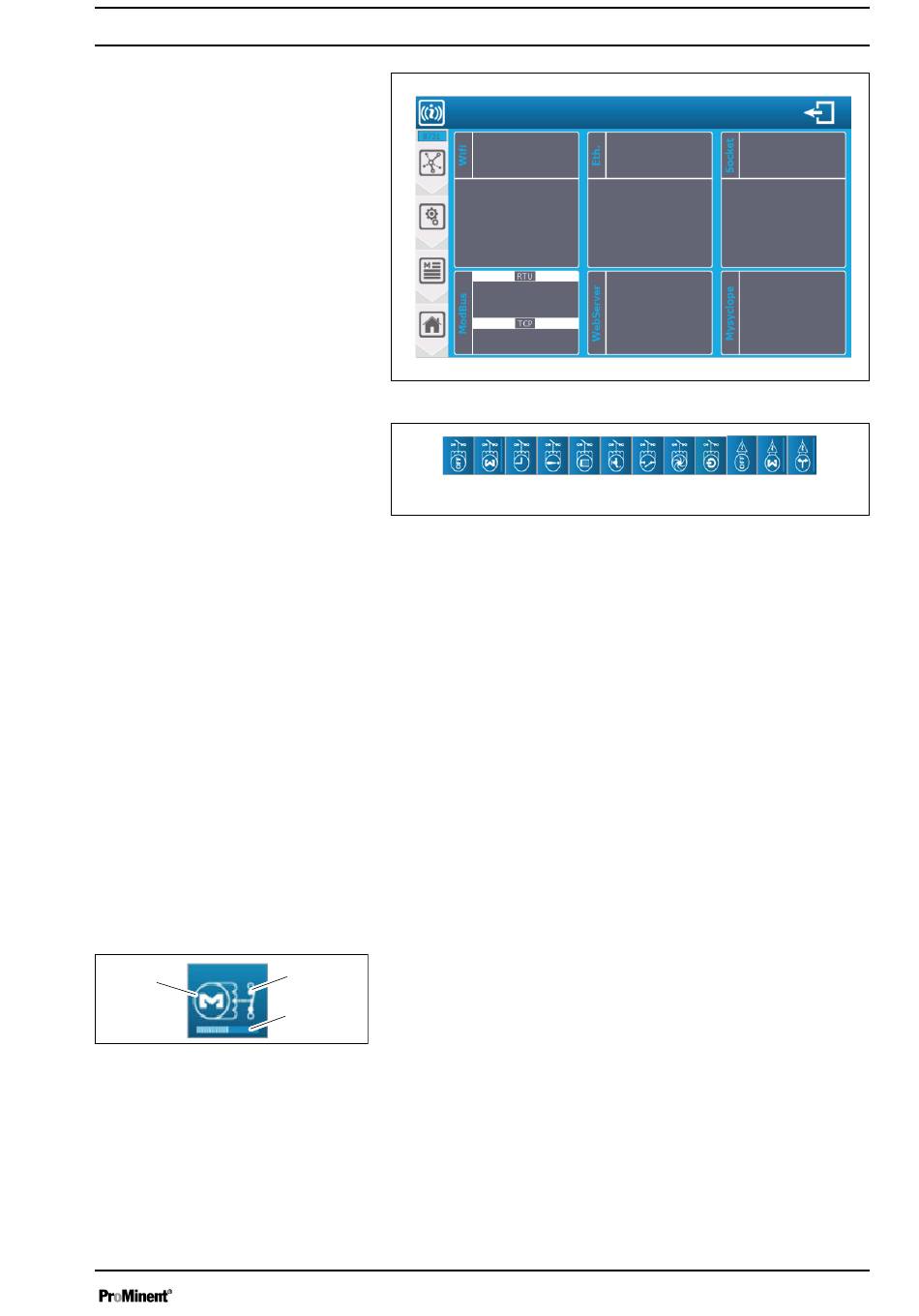

Informationen zur Kommunikation
Abb. 8: Informationen zu den Kommunikationsschnittstellen
1
Abb. 9: Anzeige der Ausgänge
1 Relaisausgang nicht verwendet
2 Relaisausgang im Dosiermodus*
3 Relaisausgang am Timer
4 Relaisausgang bei Alarm
5 Relaisausgang am unteren Behälter
6 Relaisausgang auf Wasserzirkulation
7 Relaisausgang auf Kontakt
8 Relaisausgang bei Durchfluss
9 Relaisausgang am EIN/AUS-Regler oder Parameter
10 4 ... 20 mA-Ausgang nicht verwendet
11 4 ... 20 mA-Ausgang im Dosiermodus*
12 4 ... 20 mA-Ausgang im Übertragungsmodus
*: Die Symbole werden animiert, wenn der Dosiermodus aktiv ist.
Die Drehung des Dosiersymbols hängt von der Dosierleistung ab.
Der visuelle Zustand des Relais wird als geschlossen angezeigt,
wenn das Relais aktiv ist.
Das Balkendiagramm (2) innerhalb eines entsprechenden Symbols
visualisiert die ungefähre Leistung des Elementes.
1 Anzeige der Position
1
2 Balkendiagramm zur Darstellung der Dosierleistung des Relais
3 Rotation entsprechend der Dosierleistung
2
A3027
Bedienkonzept und Bedienung
2 3 4 5 6 7
A3025
8 9 10 11 12
A3026
