5.3 Aufbau Bypassarmatur
10 mm
1

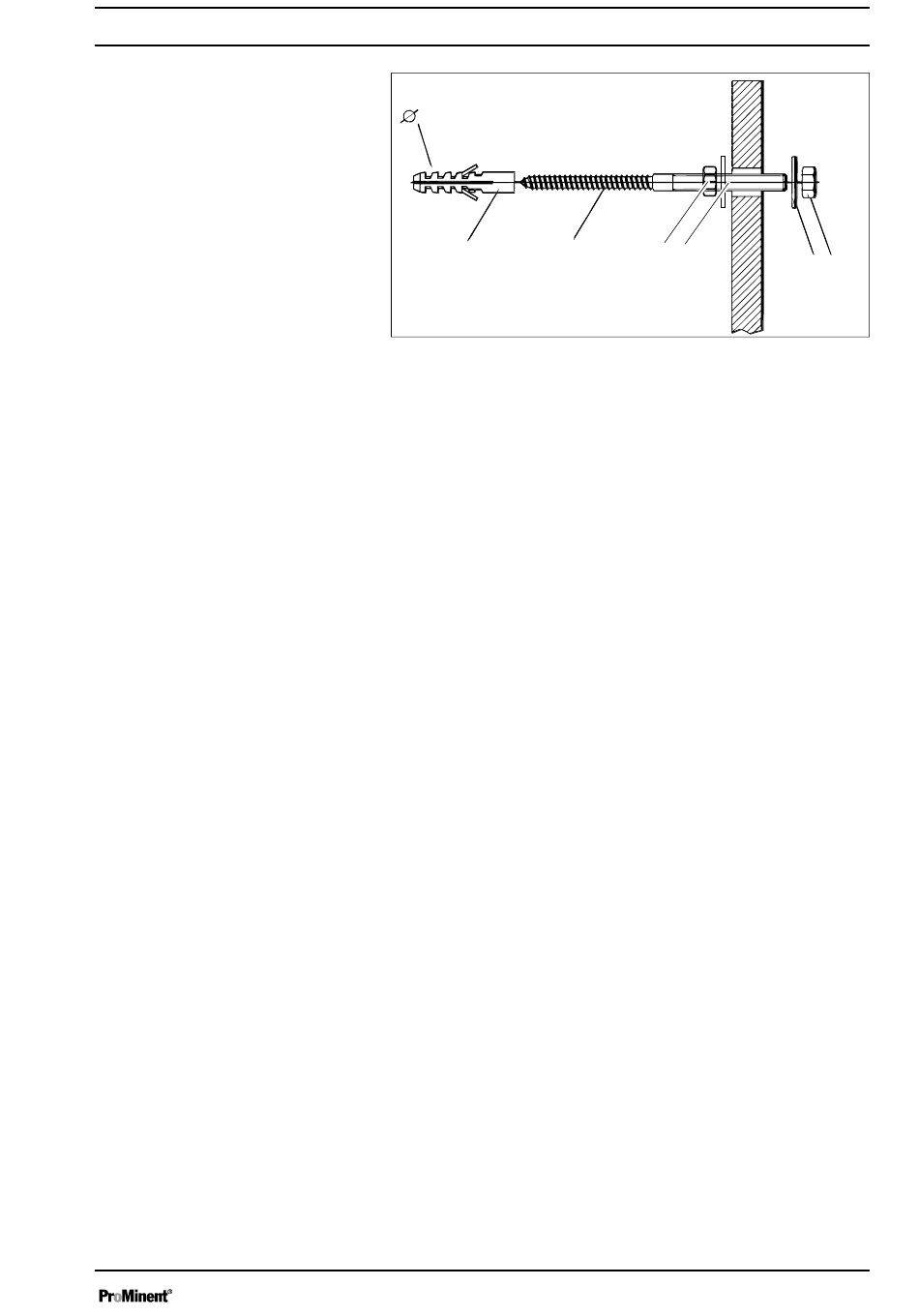

Abb. 31: Stockschraube
1
Dübel (Ausführung je nach Untergrund und nach Maßgabe des
Dübelherstellers).
2
Stockschraube
3
Sechskantmutter
4
U-Scheibe
5
U-Scheibe
6
Sechskantmutter
Sie dürfen die Anlage nur in einem separaten, gut belüfteten und
frostsicherem Raum montieren. Der Zugang zu dem Raum ist
ungeschulten Personen baulich oder organisatorisch zu ver‐
wehren. Es wird Ihnen empfohlen, die in der DIN 19643 beschrie‐
benen Anforderungen an Technikräumen in Schwimmbädern ein‐
zuhalten.
Wird Ihnen die Anlage zu bauseitigen Montage als Sammlung
loser Teile oder ohne Dosierpumpen geliefert, dann müssen Sie
alle Komponenten oder die externen Dosierpumpen wie in der
Geräteübersicht beschrieben montieren.
Die Bypassarmatur wird von links nach rechts durchströmt. Die
Anzahl der Sensormodule kann mittels des Identcodes ausgewählt
werden. Der hydraulische Anschluss befindet sich am Ein- und
Ausgangsmodul.
