Montage
5.6 Montage des Potentialausgleichs und der Erdung (optionales Zubehör)
5.6.1 Montageset
5.6.2 Montage des Potentialausgleichs
Montage des Potenzialausgleichs
52
INFO!: Der Erdungsanschluss muss fachgerecht über eine kun‐
denseitig vorliegende Erdungsleitung an eine geeignete Gebäude‐
erdung erfolgen.
Das Paket „Potentialausgleich und PE-Anschluss BAMa" bein‐
haltet:
Erforderlich für den Potentialausgleich:
1 Potentialstopfen, M30x4, P2, PVC
n
1 Anschlusskabel 2 Meter mit Federbuchse Ø2
n
erforderlich für den Erdungsanschluss:
1 Blindstopfen G1/4 VA
n
1 O-Ring 10x2
n
1 Erdungsring mit Steckzunge
n
Die Montage des Potentialausgleichs erfolgt am Sensormodul für
pH-, Redox-, Fluorid-Sensoren.
1.
Schrauben Sie den Blindstopfen unten am Sensormodul
heraus.

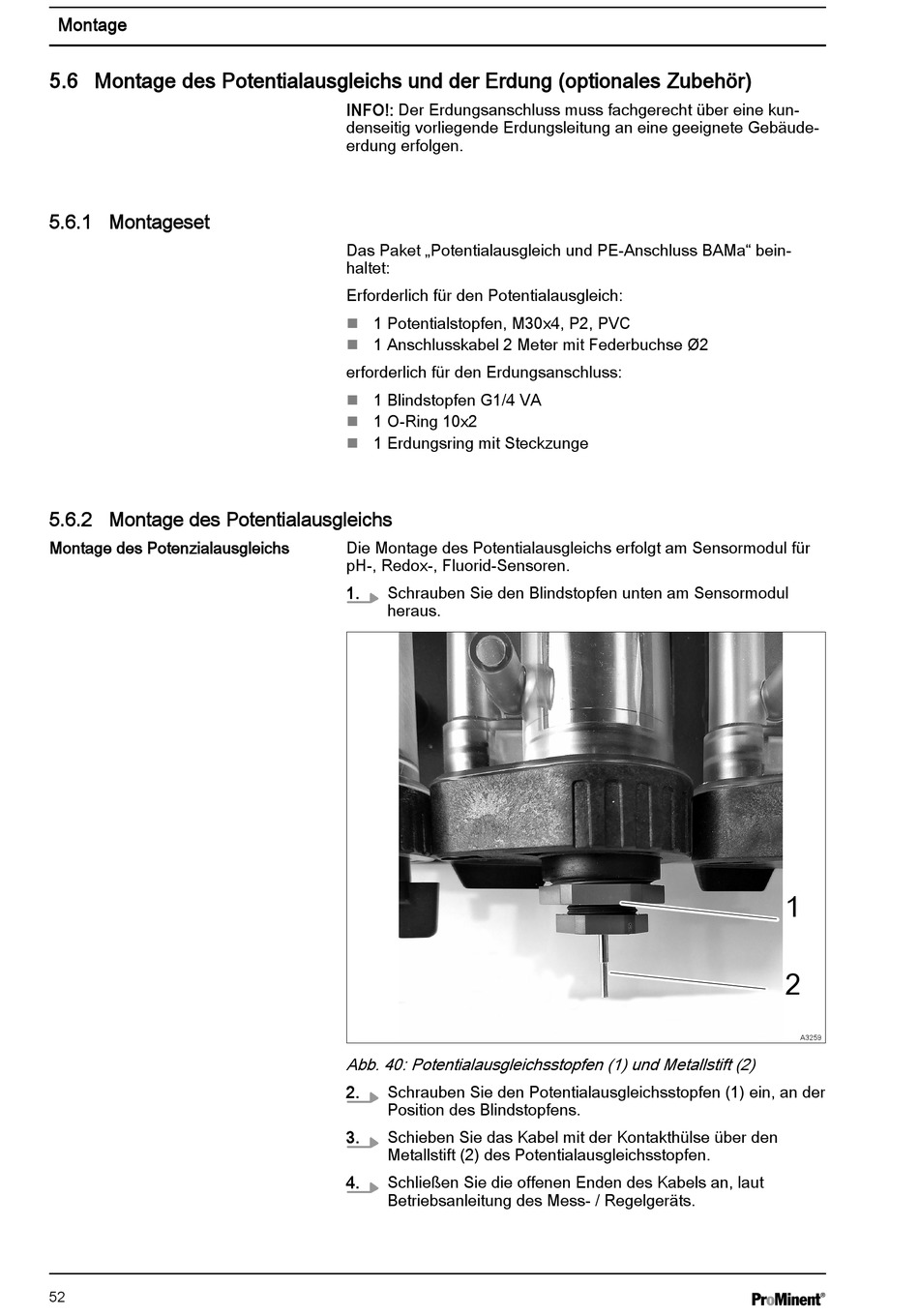

Abb. 40: Potentialausgleichsstopfen (1) und Metallstift (2)
2.
Schrauben Sie den Potentialausgleichsstopfen (1) ein, an der
Position des Blindstopfens.
3.
Schieben Sie das Kabel mit der Kontakthülse über den
Metallstift (2) des Potentialausgleichsstopfen.
4.
Schließen Sie die offenen Enden des Kabels an, laut
Betriebsanleitung des Mess- / Regelgeräts.
1
2
A3259
