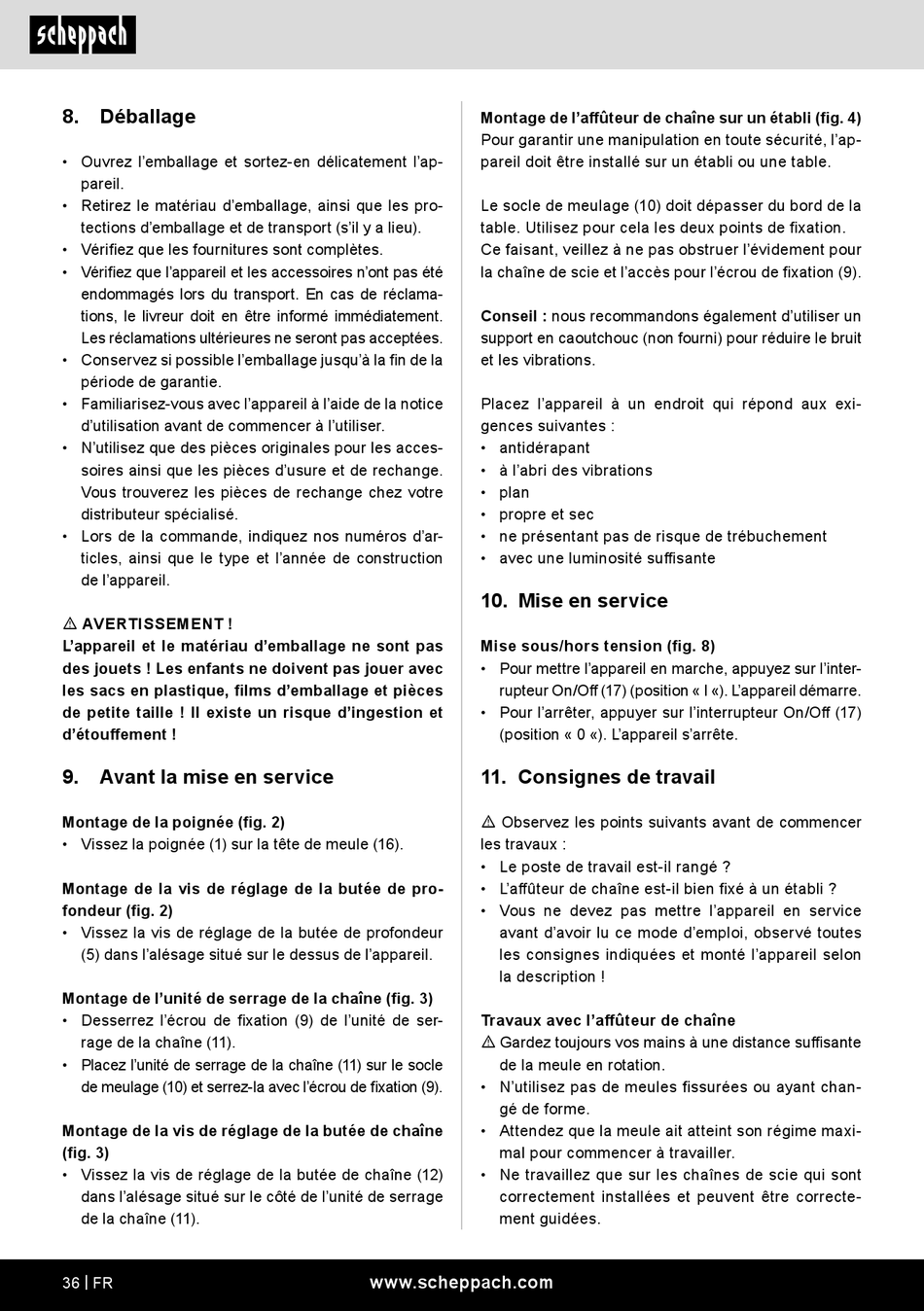

Déballage; Avant La Mise En Service; Mise En Service; Consignes De Travail - Scheppach KS1500 Original Bedienungsanleitung

8. Déballage
• Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil.
• Retirez le matériau d'emballage, ainsi que les pro-
tections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas été
endommagés lors du transport. En cas de réclama-
tions, le livreur doit en être informé immédiatement.
Les réclamations ultérieures ne seront pas acceptées.
• Conservez si possible l'emballage jusqu'à la fin de la
période de garantie.
• Familiarisez-vous avec l'appareil à l'aide de la notice
d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces originales pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
distributeur spécialisé.
• Lors de la commande, indiquez nos numéros d'ar-
ticles, ainsi que le type et l'année de construction
de l'appareil.
m AVERTISSEMENT !
L'appareil et le matériau d'emballage ne sont pas
des jouets ! Les enfants ne doivent pas jouer avec
les sacs en plastique, films d'emballage et pièces
de petite taille ! Il existe un risque d'ingestion et
d'étouffement !
9.

Avant la mise en service

Montage de la poignée (fig. 2)
• Vissez la poignée (1) sur la tête de meule (16).
Montage de la vis de réglage de la butée de pro-
fondeur (fig. 2)
• Vissez la vis de réglage de la butée de profondeur
(5) dans l'alésage situé sur le dessus de l'appareil.
Montage de l'unité de serrage de la chaîne (fig. 3)
• Desserrez l'écrou de fixation (9) de l'unité de ser-
rage de la chaîne (11).
• Placez l'unité de serrage de la chaîne (11) sur le socle
de meulage (10) et serrez-la avec l'écrou de fixation (9).
Montage de la vis de réglage de la butée de chaîne
(fig. 3)
• Vissez la vis de réglage de la butée de chaîne (12)
dans l'alésage situé sur le côté de l'unité de serrage
de la chaîne (11).
36 | FR
Montage de l'affûteur de chaîne sur un établi (fig. 4)
Pour garantir une manipulation en toute sécurité, l'ap-
pareil doit être installé sur un établi ou une table.
Le socle de meulage (10) doit dépasser du bord de la
table. Utilisez pour cela les deux points de fixation.
Ce faisant, veillez à ne pas obstruer l'évidement pour
la chaîne de scie et l'accès pour l'écrou de fixation (9).
Conseil : nous recommandons également d'utiliser un
support en caoutchouc (non fourni) pour réduire le bruit
et les vibrations.
Placez l'appareil à un endroit qui répond aux exi-
gences suivantes :
• antidérapant
• à l'abri des vibrations
• plan
• propre et sec
• ne présentant pas de risque de trébuchement
• avec une luminosité suffisante

10. Mise en service

Mise sous/hors tension (fig. 8)
• Pour mettre l'appareil en marche, appuyez sur l'inter-
rupteur On/Off (17) (position « I «). L'appareil démarre.
• Pour l'arrêter, appuyer sur l'interrupteur On/Off (17)
(position « 0 «). L'appareil s'arrête.

11. Consignes de travail

m Observez les points suivants avant de commencer
les travaux :
• Le poste de travail est-il rangé ?
• L'affûteur de chaîne est-il bien fixé à un établi ?
• Vous ne devez pas mettre l'appareil en service
avant d'avoir lu ce mode d'emploi, observé toutes
les consignes indiquées et monté l'appareil selon
la description !
Travaux avec l'affûteur de chaîne
m Gardez toujours vos mains à une distance suffisante
de la meule en rotation.
• N'utilisez pas de meules fissurées ou ayant chan-
gé de forme.
• Attendez que la meule ait atteint son régime maxi-
mal pour commencer à travailler.
• Ne travaillez que sur les chaînes de scie qui sont
correctement installées et peuvent être correcte-
ment guidées.
www.scheppach.com
