Bedienungsanleitung MULTIMESS-Comfort

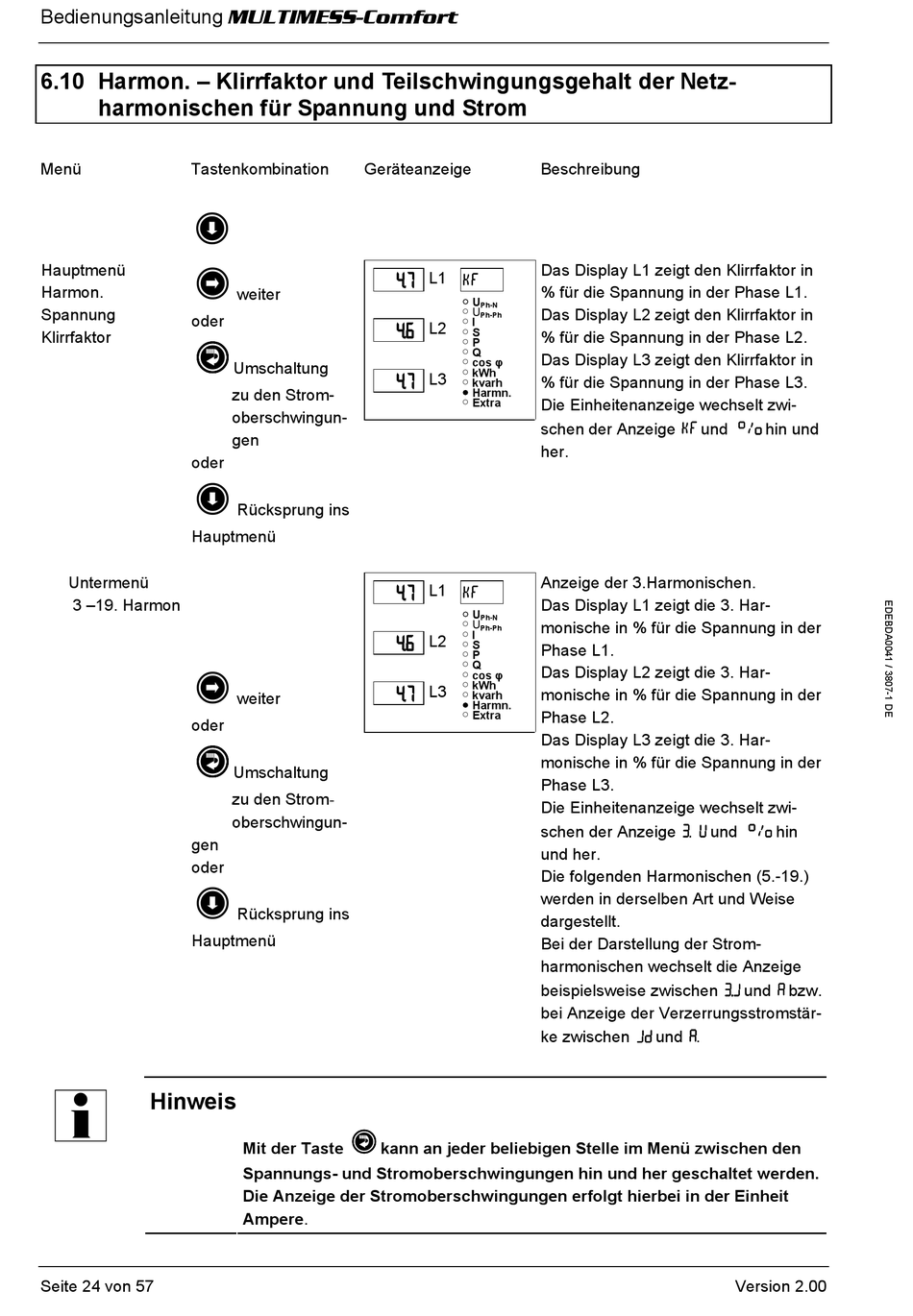

6.10 Harmon. – Klirrfaktor und Teilschwingungsgehalt der Netz-
harmonischen für Spannung und Strom
Menü
Tastenkombination
<
Hauptmenü
>
Harmon.
Spannung
oder
Klirrfaktor
s
oder
<
Hauptmenü
Untermenü
3 –19. Harmon
>
oder
s
gen
oder
<
Hauptmenü
Hinweis
I
Seite 24 von 57
Geräteanzeige
4. 7
weiter
4. g
Umschaltung
4. 7
zu den Strom-
oberschwingun-
gen
Rücksprung ins
4. 7
4. g
4. 7
weiter
Umschaltung
zu den Strom-
oberschwingun-
Rücksprung ins
s
Mit der Taste
kann an jeder beliebigen Stelle im Menü zwischen den
Spannungs- und Stromoberschwingungen hin und her geschaltet werden.
Die Anzeige der Stromoberschwingungen erfolgt hierbei in der Einheit
Ampere.
Beschreibung
Das Display L1 zeigt den Klirrfaktor in
L1 KF
% für die Spannung in der Phase L1.
kU
Ph-N
Das Display L2 zeigt den Klirrfaktor in
kU
Ph-Ph
kI
L2
kS
% für die Spannung in der Phase L2.
kP
kQ
Das Display L3 zeigt den Klirrfaktor in
kcos φ
kkWh
L3
% für die Spannung in der Phase L3.
kkvarh
KHarmn.
Die Einheitenanzeige wechselt zwi-
kExtra
schen der Anzeige KF und <}> hin und
her.
Anzeige der 3.Harmonischen.
L1 KF
Das Display L1 zeigt die 3. Har-
kU
Ph-N
monische in % für die Spannung in der
kU
Ph-Ph
kI
L2
kS
Phase L1.
kP
kQ
Das Display L2 zeigt die 3. Har-
kcos φ
kkWh
L3
monische in % für die Spannung in der
kkvarh
KHarmn.
Phase L2.
kExtra
Das Display L3 zeigt die 3. Har-
monische in % für die Spannung in der
Phase L3.
Die Einheitenanzeige wechselt zwi-
schen der Anzeige 3. U und <}> hin
und her.
Die folgenden Harmonischen (5.-19.)
werden in derselben Art und Weise
dargestellt.
Bei der Darstellung der Strom-
harmonischen wechselt die Anzeige
beispielsweise zwischen 3. . J und A bzw.
bei Anzeige der Verzerrungsstromstär-
ke zwischen Jd und A.
Version 2.00
