ETRIEBSPARAMETER EINSTELLEN
5.1

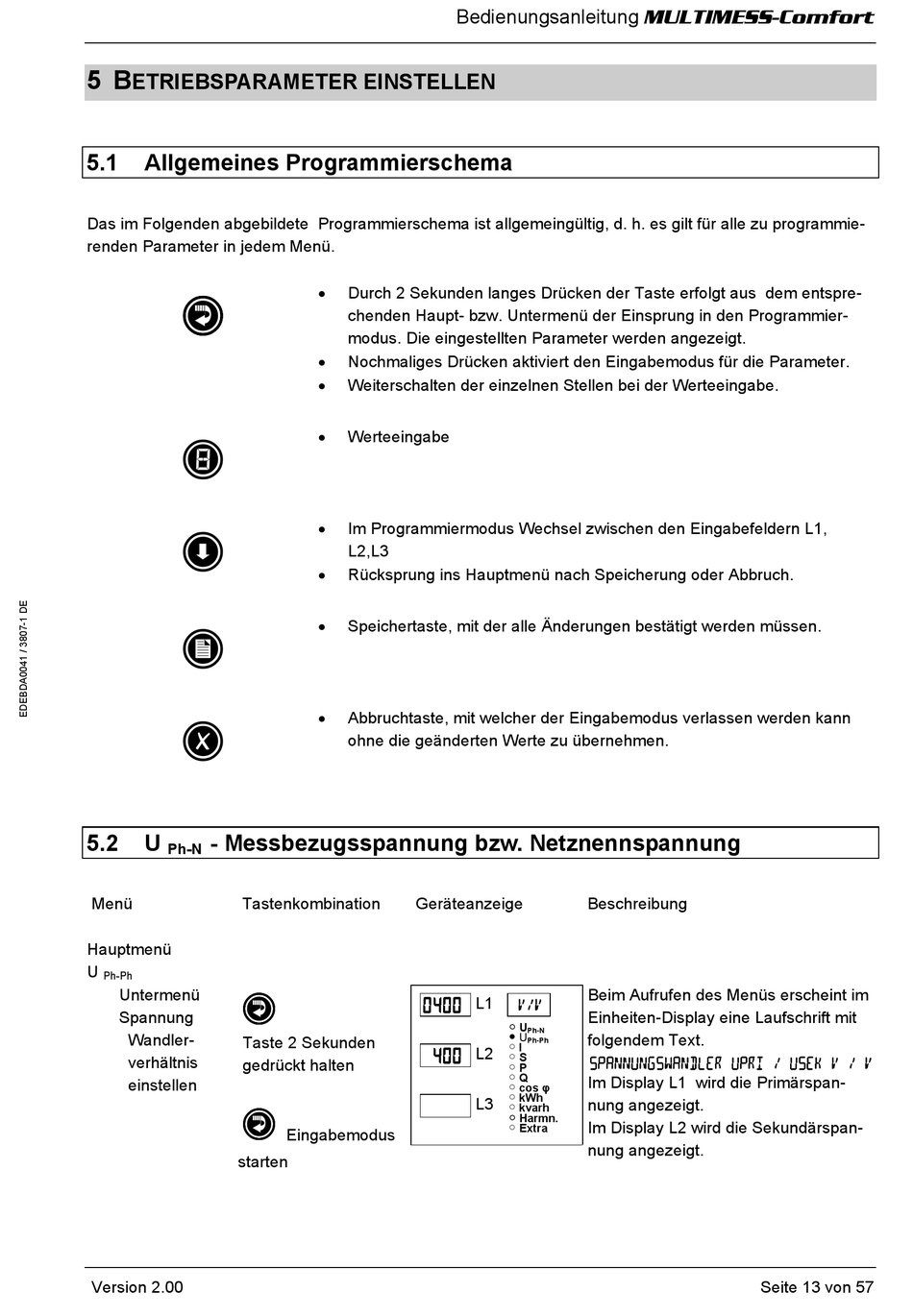

Allgemeines Programmierschema
Das im Folgenden abgebildete Programmierschema ist allgemeingültig, d. h. es gilt für alle zu programmie-
renden Parameter in jedem Menü.
s
z
<
l
d
5.2
U
- Messbezugsspannung bzw. Netznennspannung
Ph-N
Menü
Tastenkombination
Hauptmenü
U
Ph-Ph
Untermenü
s
Spannung
Wandler-
Taste 2 Sekunden
verhältnis
gedrückt halten
einstellen
s
starten
Version 2.00
Bedienungsanleitung MULTIMESS-Comfort
•
Durch 2 Sekunden langes Drücken der Taste erfolgt aus dem entspre-
chenden Haupt- bzw. Untermenü der Einsprung in den Programmier-
modus. Die eingestellten Parameter werden angezeigt.
•
Nochmaliges Drücken aktiviert den Eingabemodus für die Parameter.
•
Weiterschalten der einzelnen Stellen bei der Werteeingabe.
•
Werteeingabe
•
Im Programmiermodus Wechsel zwischen den Eingabefeldern L1,
L2,L3
•
Rücksprung ins Hauptmenü nach Speicherung oder Abbruch.
•
Speichertaste, mit der alle Änderungen bestätigt werden müssen.
•
Abbruchtaste, mit welcher der Eingabemodus verlassen werden kann
ohne die geänderten Werte zu übernehmen.
Geräteanzeige
0400
400
Eingabemodus
Beschreibung
Beim Aufrufen des Menüs erscheint im
L1
V}V
Einheiten-Display eine Laufschrift mit
kU
Ph-N
folgendem Text.
KU
Ph-Ph
kI
L2
kS
SPANNUNGSWANDLER UPRI } USEK V } V
kP
kQ
Im Display L1 wird die Primärspan-
kcos φ
kkWh
L3
nung angezeigt.
kkvarh
kHarmn.
Im Display L2 wird die Sekundärspan-
kExtra
nung angezeigt.
