Stromwandleranschluss: •
Vorsicht
A
Version 2.00
wieder EIN. Im Display erscheinen nun die korrekten Spannungswerte
und das Gerät nimmt automatisch den Messbetrieb auf.
Anschließend bitte erneut prüfen, ob die Zuordnung zwischen dem Span-
nungspfad L1 und dem Strompfad L1 sowie für alle weiteren Phasen
noch stimmt.
Energieflussrichtung:
Beim Einbau der Wandler ist auf die Stromfluss- bzw. Energieflussrich-
tung zu achten. Bei falsch herum eingesetzten Stromwandlern erhalten
Sie ein negatives Vorzeichen vor dem angezeigten Messwert.
Voraussetzung dafür ist, dass Energiebezug vorliegt.
•
Zuordnung - Messspannungseingang / Stromwandlereingang:
Der Stromwandler an Klemme 20/21 (k1/l1) muss in der Phase angeord-
net sein, von der die Messspannung für die Klemme 10 (L1) abgegriffen
wird. Dasselbe gilt für die restlichen Wandler- und Messspannungsan-
schlüsse.
Die Phasenfolge lässt sich mit Hilfe des MULTIMESS-Comfort folgen-
der-maßen überprüfen:
wechseln Sie hierzu ins Hauptmenü "I"
-
Stromwandler an die entsprechenden Leiter klemmen
-
bei korrektem Anschluss und richtiger Energieflussrichtung zeigt das
-
Gerät nur positive Ströme an.
bei Falschanschluss sind alle angezeigten Ströme negativ. Tauschen
-
Sie die Anschlüsse solange, bis die Anzeige korrekte Werte liefert
Vor jeder Tauschaktion müssen die Strommesswandler kurzgeschlos-
sen werden!

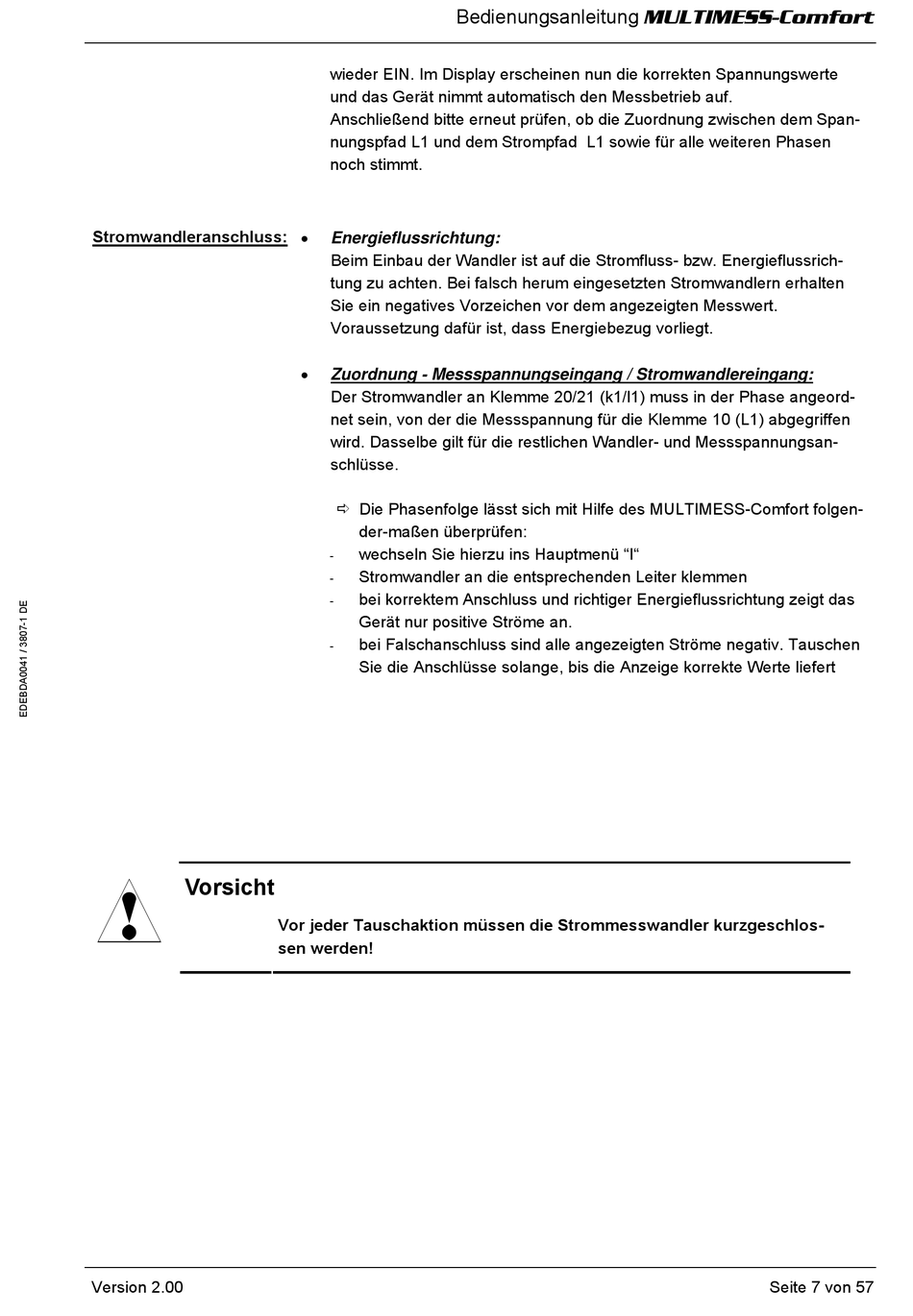

Bedienungsanleitung MULTIMESS-Comfort
Seite 7 von 57
