Bedienungsanleitung MULTIMESS-Comfort
3.2

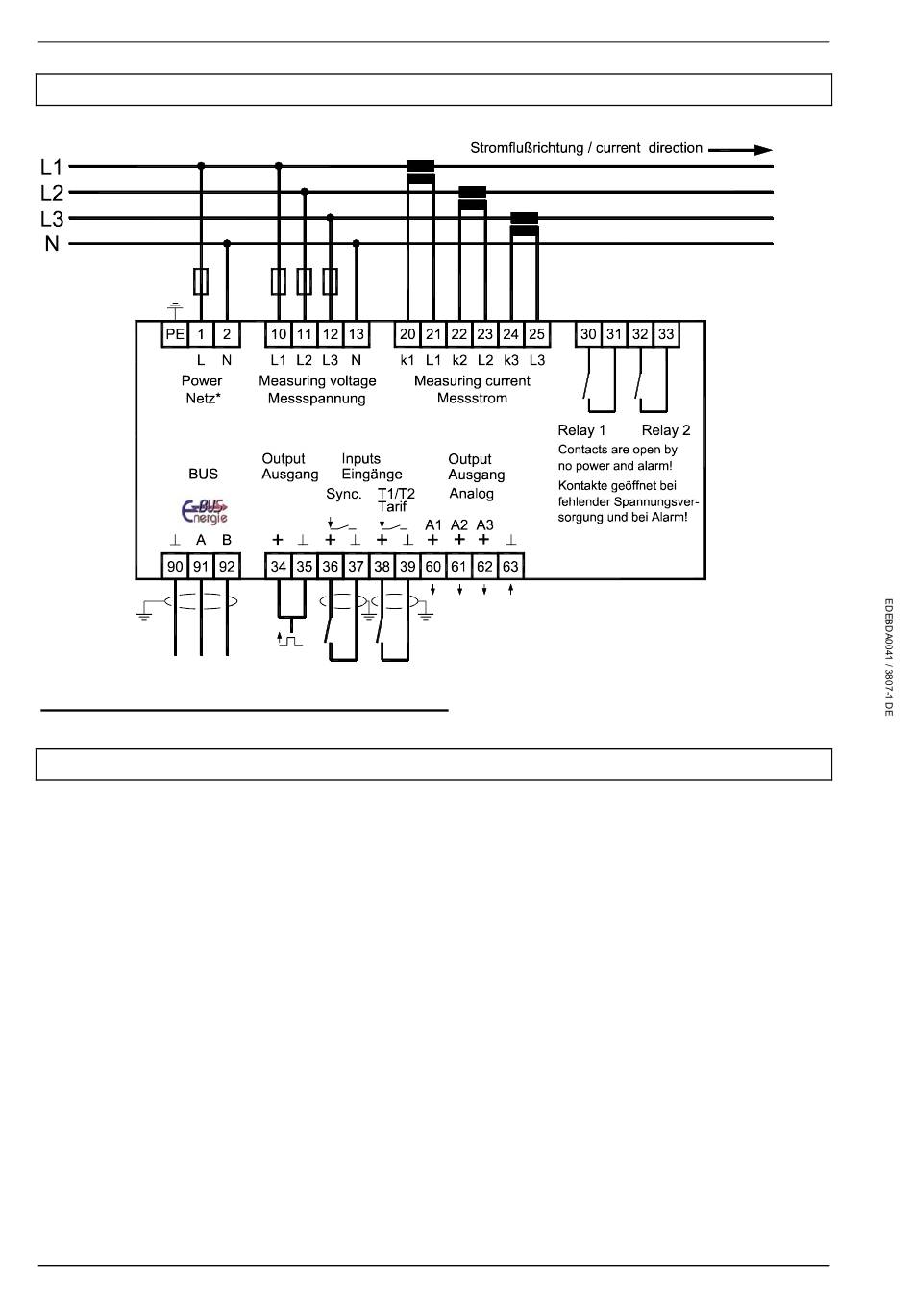

Anschlussplan
* Versorgungsspannung siehe Typenschild
3.3
Klemmenbelegung
Klemme
1 (L) und 2 (N):
Klemme
10 (L1) :
11 (L2)
12 (L3)
13 (N):
Klemme
20 (k1) und 21 (l1):
22 (k2) und 23 (l2)
24 (k3) und 25 (l3)
Seite 8 von 57
Stromversorgungsanschluss
Zur Stromversorgung des Gerätes wird eine Steuerspannung be-
nötigt. Das Gerät ist mit einem Mehrbereichsnetzteil ausgestattet
und kann mit Spannungen von 85 – 265V AC/DC bzw. 20 – 70V
AC/DC (Gerätespannung siehe Typenschild) versorgt werden.
Messeingänge für Spannung
Dreiphasige Spannungsmessung sowohl in 3- als auch in 4-Leiter-
Drehstromnetzen. Direktmessung für 3x 5...100...120V oder
3x20...500...600V AC. Die Messbereiche sind programmierbar. Bei
Überschreitung des Messbereiches erfolgt eine Fehlermeldung.
Für höhere Spannungen ist der Anschluss über Spannungswand-
ler notwendig.
Messeingänge für Strom
Die Messeingänge für Strom müssen über Stromwandler x/1A AC
oder x/5A AC angeschlossen werden.
Beim Anschluss der Wandler ist auf die Stromflussrichtung, sowie
auf die richtige Zuordnung zwischen den Messspannungseingän-
gen und den Stromwandlern zu achten!
Version 2.00
