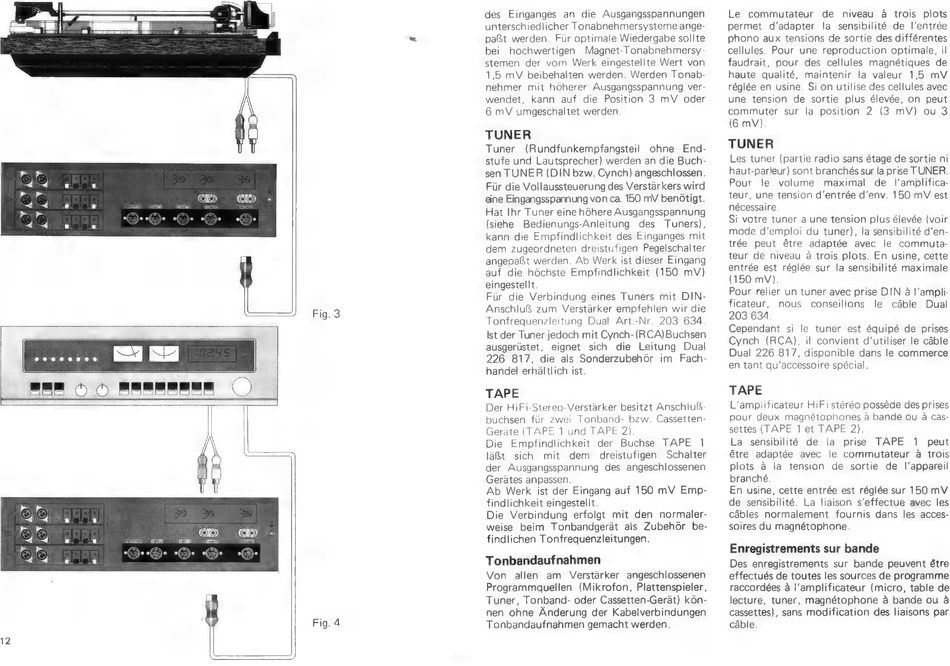

Fig. 3
Fig. 4
des
Einganges
an die Ausgangsspannungen
unterschiedlicher Tonabnehmersysteme ange-
paßt werden.
Für optimale Wiedergabe sollte
bei
hochwertigen
Magnet-Tonabnehmersy-
stemen
der vom
Werk eingestellte Wert von
1,5 mV beibehalten werden. Werden Tonab-
nehmer
mit hóherer
Ausgangsspannung ver-
wendet,
kann
auf die Position
3 mV
oder
6 mV umgeschaltet werden.
TUNER
Tuner
(Rundfunkempfangsteil
ohne
End-
stufe und Lautsprecher) werden an die Buch-
sen TUNER (DIN bzw. Cynch) angeschlossen.
Für die Vollaussteuerung des Verstárkers wird
eine Eingangsspannung von ca. 150 mV benötigt.
Hat Ihr Tuner eine hóhere Ausgangsspannung
(siehe
Bedienungs-Anleitung
des
Tuners),
kann die Empfindlichkeit des Einganges mit
dem zugeordneten dreistufigen Pegelschalter
angepaßt werden. Ab Werk ist dieser Eingang
auf die hóchste Empfindlichkeit (150 mV)
eingestellt.
Für die Verbindung
eines Tuners
mit DIN-
Anschluß zum
Verstärker empfehlen wir die
Tonfrequenzleitung
Dual
Art.-Nr.
203 634.
Ist der Tuner jedoch mit Cynch- (RCA) Buchsen
ausgerüstet,
eignet
sich
die
Leitung
Dual
226 817, die als Sonderzubehór
im Fach-
handel erháltlich ist.
TAPE
Der HiFi-Stereo-Verstárker besitzt Anschluß-
buchsen
für zwei Tonband-
bzw. Cassetten-
Geráte (TAPE 1 und TAPE 2).
Die
Empfindlichkeit
der
Buchse
TAPE
1
láf&t
sich
mit
dem
dreistufigen
Schalter
der Ausgangsspannung
des angeschlossenen
Gerátes anpassen.
Ab Werk
ist der Eingang auf 150 mV
Emp-
findlichkeit eingestellt.
Die Verbindung
erfolgt mit den
normaler-
weise
beim
Tonbandgerát
als Zubehór
be-
findlichen Tonfrequenzleitungen.
Tonbandaufnahmen
Von
allen
am
Verstárker
angeschlossenen
Programmquellen
(Mikrofon, Plattenspieler,
Tuner, Tonband- oder Cassetten-Gerát) kón-
nen ohne Anderung der Kabelverbindungen
Tonbandaufnahmen gemacht werden.
Le
commutateur
de
niveau
à trois
plots
permet
d'adapter
la sensibilité
de l'entrée
phono aux tensions de sortie des différentes
cellules. Pour une reproduction optimale, il
faudrait, pour des cellules
magnétiques
de
haute
qualité,
maintenir
la valeur
1,5 mV
réglée en usine. Si on utilise des cellules avec
une
tension
de sortie
plus élevée, on peut
commuter
sur la position
2 (3 mV)
ou 3
(6 mV).
TUNER
Les tuner (partie radio sans étage de sortie ni
haut-parleur) sont branchés sur la prise T UNER.
Pour
le volume
maximal
de
l'amplifica-
teur, une tension d'entrée d'env. 150 mV est
nécessaire.
Si votre tuner a une tension plus élevée (voir
mode d'emploi du tuner), la sensibilité d'en-
trée
peut
étre adaptée
avec
le commuta-
teur de niveau à trois plots. En usine, cette
entrée est réglée sur la sensibilité maximale
(150 mV).
Pour relier un tuner avec prise DIN à l'ampli-
ficateur,
nous
conseillons
le cáble
Dual
203 634.
Cependant
si le tuner
est équipé de prises
Cynch
(RCA),
il convient d'utiliser le cáble
Dual 226 817, disponible dans le commerce
en tant qu'accessoire spécial.
TAPE
L'amplificateur HiFi stéréo possède des prises
pour deux magnétophones à bande ou à cas-
settes (TAPE
1 et TAPE
2).
La
sensibilité
de
la prise
TAPE
1 peut
étre adaptée
avec
le commutateur
à trois
plots à la tension
de sortie
de l'appareil
branché.
En usine, cette entrée est réglée sur 150 mV
de sensibilité.
La liaison s'effectue avec les
cábles normalement
fournis dans les acces-
soires du magnétophone.
Enregistrements sur bande
Des enregistrements sur bande peuvent étre
effectués de toutes les sources de programme
raccordées à l'amplificateur (micro, table de
lecture, tuner, magnétophone à bande ou à
cassettes), sans modification des liaisons par
cáble.
