10

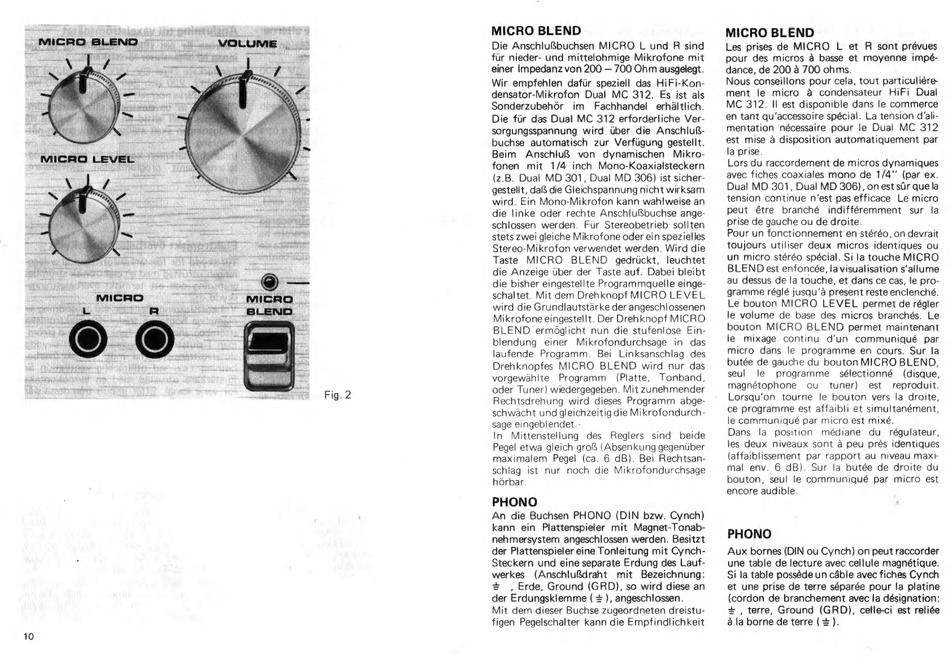

MICRO BLEND
Die Anschlufibuchsen
MICRO
L und R sind
für nieder- und mittelohmige Mikrofone mit
einer Impedanz von 200 — 700 Ohm ausgelegt.
Wir empfehlen
dafür speziell das HiFi-Kon-
densator-Mikrofon Dual MC 312. Es ist als
Sonderzubehór
im
Fachhandel
erháltlich.
Die für das Dual MC 312 erforderliche Ver-
sorgungsspannung
wird
über die Anschluß-
buchse automatisch
zur Verfügung gestellt.
Beim
Anschluf
von
dynamischen
Mikro-
fonen
mit
1/4 inch
Mono-Koaxialsteckern
(z.B. Dual MD 301, Dual MD 306) ist sicher-
gestellt, daß die Gleichspannung nicht wirksam
wird. Ein Mono-Mikrofon kann wahlweise an
die linke oder rechte Anschlu(Sbuchse ange-
schlossen
werden.
Für Stereobetrieb sollten
stets zwei gleiche Mikrofone oder ein spezielles
Stereo-Mikrofon verwendet werden. Wird die
Taste
MICRO
BLEND
gedrückt,
leuchtet
die Anzeige über der Taste auf. Dabei bleibt
die bisher eingestellte Programmquelle einge-
schaltet. Mit dem Drehknopf MICRO LEVEL
wird die Grundlautstárke der angeschlossenen
Mikrofone eingestellt. Der Drehknopf MICRO
BLEND
ermóglicht
nun die stufenlose
Ein-
blendung
einer
Mikrofondurchsage
in das
laufende
Programm.
Bei
Linksanschlag
des
Drehknopfes
MICRO
BLEND
wird nur das
vorgewáhlte
Programm
(Platte,
Tonband,
oder Tuner) wiedergegeben. Mit zunehmender
Rechtsdrehung
wird dieses Programm
abge-
schwächt und gleichzeitig die Mikrofondurch-
sage eingeblendet. -
In
Mittenstellung
des
Reglers
sind
beide
Pegel etwa gleich groß (Absenkung gegenüber
maximalem
Pegel (ca. 6 dB). Bei Rechtsan-
schlag
ist nur
noch die Mikrofondurchsage
hórbar.
PHONO
An die Buchsen PHONO (DIN bzw. Cynch)
kann
ein Plattenspieler
mit Magnet-Tonab-
nehmersystem angeschlossen werden. Besitzt
der Plattenspieler eine Tonleitung mit Cynch-
Steckern und eine separate Erdung des Lauf-
werkes
(Anschluf&draht
mit
Bezeichnung:
+
, Erde, Ground (GRD), so wird diese an
der Erdungsklemme ( = ), angeschlossen.
Mit dem dieser Buchse zugeordneten dreistu-
figen Pegelschalter kann die Empfindlichkeit
MICRO BLEND
Les prises de MICRO
L et R sont prévues
pour des micros à basse et moyenne
impé-
dance, de 200 à 700 ohms.
Nous conseillons pour cela, tout particuliére-
ment
le micro
à condensateur
HiFi
Dual
MC 312. Il est disponible dans le commerce
en tant qu'accessoire spécial. La tension d'ali-
mentation
nécessaire pour le Dual MC 312
est mise à disposition automatiquement par
la prise.
Lors du raccordement de micros dynamiques
avec fiches coaxiales mono de 1/4" (par ex.
Dual MD 301, Dual MD 306), on est sür que la
tension continue n'est pas efficace Le micro
peut
étre
branché
indifféremment
sur
la
prise de gauche ou de droite.
Pour un fonctionnement en stéréo, on devrait
toujours utiliser deux
micros
identiques ou
un micro stéréo spécial. Si la touche MICRO
BLEND est enfoncée, la visualisation s'allume
au dessus de la touche, et dans ce cas, le pro-
gramme réglé jusqu'à present reste enclenché.
Le bouton MICRO
LEVEL
permet de régler
le volume de base des micros branchés.
Le
bouton
MICRO
BLEND
permet maintenant
le mixage
continu
d'un
communiqué
par
micro dans
le programme
en cours. Sur la
butée de gauche du bouton MICRO BLEND,
seul
le
programme
sélectionné
(disque,
magnétophone
ou
tuner)
est
reproduit.
Lorsqu'on
tourne
le bouton
vers la droite,
ce programme est affaibli et simultanément,
le communiqué
par micro est mixé.
Dans
la position
médiane
du
régulateur,
les deux niveaux sont à peu prés identiques
(affaiblissement
par rapport au niveau maxi-
mal
env.
6 dB). Sur la butée de droite du
bouton,
seul le communiqué
par micro est
encore audible.
PHONO
Aux bornes (DIN ou Cynch) on peut raccorder
une table de lecture avec cellule magnétique.
Si la table posséde un cáble avec fiches Cynch
et une prise de terre séparée pour la platine
(cordon de branchement avec la désignation:
+ , terre, Ground
(GRD), celle-ci est reliée
à la borne de terre (=>).
