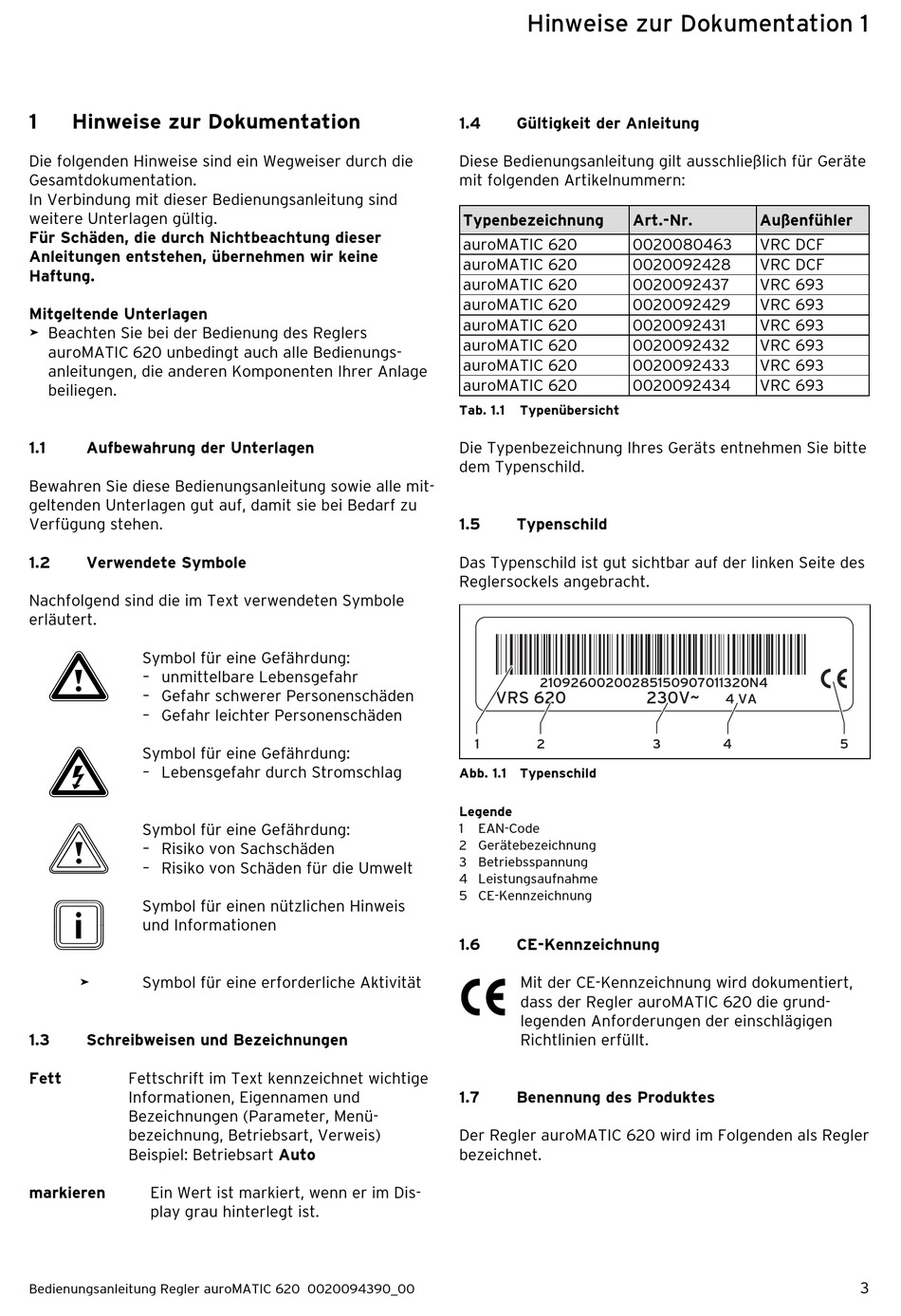

Hinweise Zur Dokumentation; Aufbewahrung Der Unterlagen; Verwendete Symbole; Schreibweisen Und Bezeichnungen - Vaillant auroMATIC 620 Bedienungsanleitung

1

Hinweise zur Dokumentation

Die folgenden Hinweise sind ein Wegweiser durch die
Gesamtdokumentation.
In Verbindung mit dieser Bedienungsanleitung sind
weitere Unterlagen gültig.
Für Schäden, die durch Nichtbeachtung dieser
Anleitungen entstehen, übernehmen wir keine
Haftung .
Mitgeltende Unterlagen
>
Beachten Sie bei der Bedienung des Reglers
auroMATIC 620 unbedingt auch alle Bedienungs-
anleitungen, die anderen Komponenten Ihrer Anlage
beiliegen.
1.1

Aufbewahrung der Unterlagen

Bewahren Sie diese Bedienungsanleitung sowie alle mit-
geltenden Unterlagen gut auf, damit sie bei Bedarf zu
Verfügung stehen.
1.2

Verwendete Symbole

Nachfolgend sind die im Text verwendeten Symbole
erläutert.
a
Symbol für eine Gefährdung:
– unmittelbare Lebensgefahr
– Gefahr schwerer Personenschäden
– Gefahr leichter Personenschäden
e
Symbol für eine Gefährdung:
– Lebensgefahr durch Stromschlag
b
Symbol für eine Gefährdung:
– Risiko von Sachschäden
– Risiko von Schäden für die Umwelt
i
Symbol für einen nützlichen Hinweis
und Informationen
>
Symbol für eine erforderliche Aktivität
1.3

Schreibweisen und Bezeichnungen

Fett Fettschrift im Text kennzeichnet wichtige
Informationen, Eigennamen und
Bezeichnungen (Parameter, Menü-
bezeichnung, Betriebsart, Verweis)
Beispiel: Betriebsart Auto
markieren Ein Wert ist markiert, wenn er im Dis-
play grau hinterlegt ist.
Bedienungsanleitung Regler auroMATIC 620 0020094390_00
Hinweise zur Dokumentation 1
1.4 Gültigkeit der Anleitung
Diese Bedienungsanleitung gilt ausschließlich für Geräte
mit folgenden Artikelnummern:
Typenbezeichnung
auroMATIC 620
auroMATIC 620
auroMATIC 620
auroMATIC 620
auroMATIC 620
auroMATIC 620
auroMATIC 620
auroMATIC 620
Tab. 1.1 Typenübersicht
Die Typenbezeichnung Ihres Geräts entnehmen Sie bitte
dem Typenschild.
1.5

Typenschild

Das Typenschild ist gut sichtbar auf der linken Seite des
Reglersockels angebracht.
21092600200285150907011320N4
VRS 620
1 2
Abb. 1.1 Typenschild
Legende
1 EAN-Code
2 Gerätebezeichnung
3 Betriebsspannung
4 Leistungsaufnahme

5 CE-Kennzeichnung

1.6 CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumentiert,
dass der Regler auroMATIC 620 die grund-
legenden Anforderungen der einschlägigen
Richtlinien erfüllt.
1.7

Benennung des Produktes

Der Regler auroMATIC 620 wird im Folgenden als Regler
bezeichnet.
Art.-Nr. Außenfühler
0020080463 VRC DCF
0020092428 VRC DCF
0020092437 VRC 693
0020092429 VRC 693
0020092431 VRC 693
0020092432 VRC 693
0020092433 VRC 693
0020092434 VRC 693
230V~
4 VA
3 4 5
