3.2 Systemübersicht
Der Regler wird in der Grundausstattung in einem Set
ausgeliefert. Dieses Set besteht aus:
Anzahl Bauteil
1 Regler auroMATIC 620 mit Wandaufbau
4 Standardfühler VR 10
1 Kollektorfühler VR 11
1 Außenfühler VRS DCF oder VRS 693 je nach
Art.-Nr. (¬ Tab. 1.1)
Tab. 3.1 Lieferumfang des Sets auroMATIC 620
In der Grundausstattung können
– ein Solarkollektorfeld,
– ein modulierendes Heizgerät,
– ein geregelter Kreis und
– ein ungeregelter Kreis
angesteuert werden.

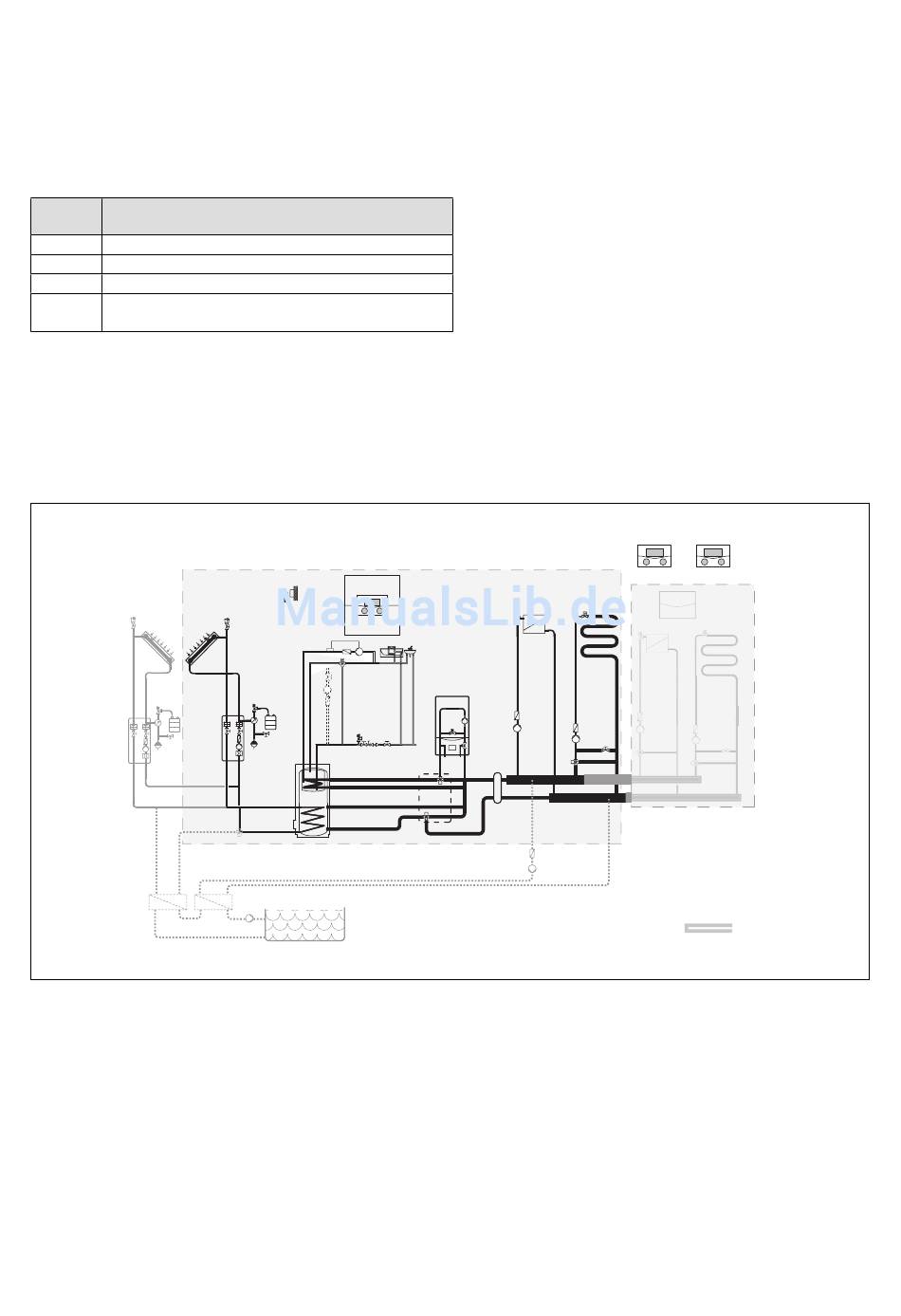

Abb. 3.1 Systemübersicht
Legende
VR 90 Fernbediengerät
VR 60 Mischermodul
Wenn die Heizungsanlage z. B. mit weiteren Heizkreisen
erweitert werden soll, dann können zusätzliche Anlagen-
komponenten in das komplexe System der Heizungs-
anlage integriert werden (¬ Abb. 3.1).
Bedienungsanleitung Regler auroMATIC 620 0020094390_00
auroMATIC 620
Gerätebeschreibung 3
VR 90
VR 60
