BLCDP-8M12LT-4AI-VI-8XSG-PD

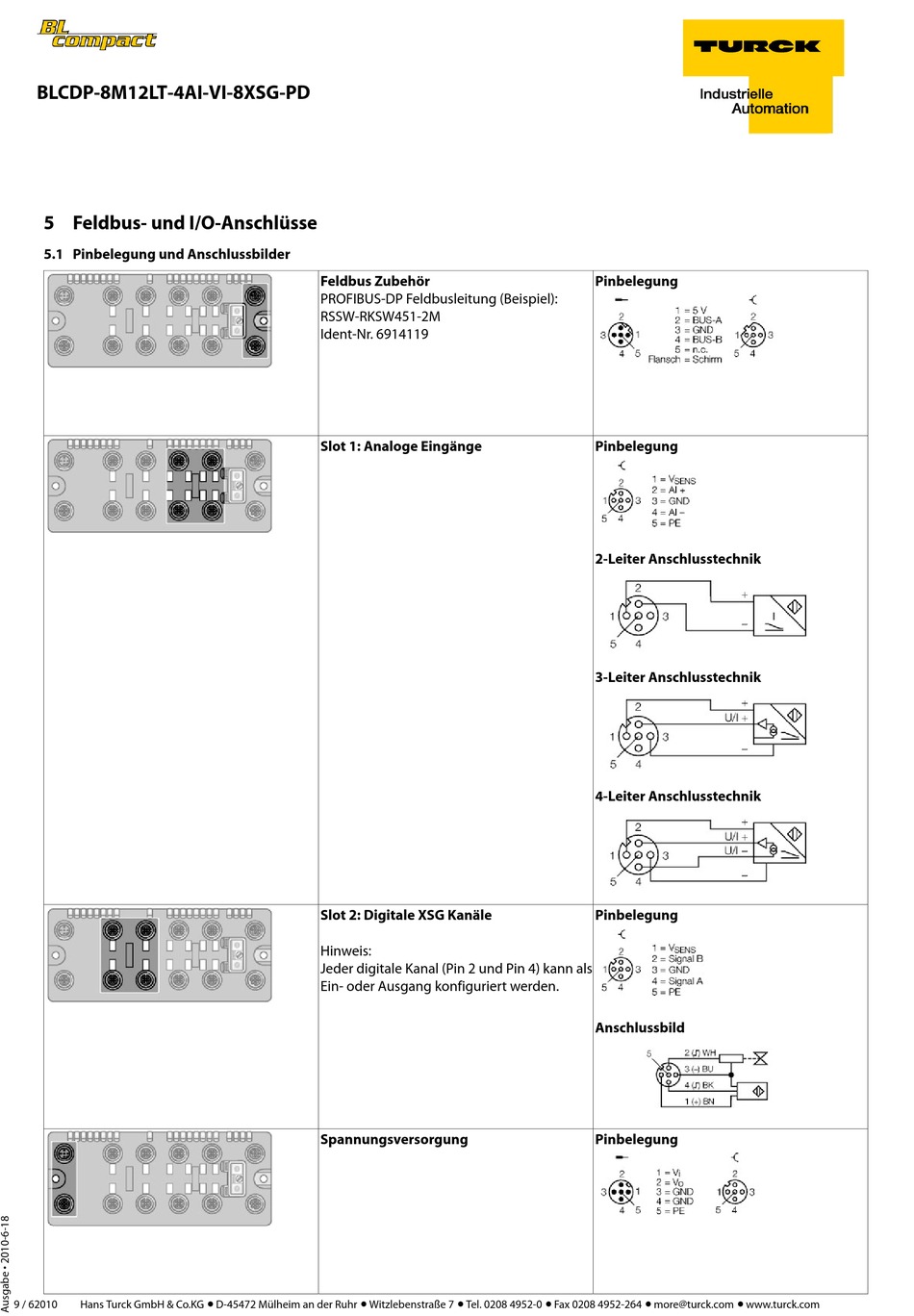

5 Feldbus- und I/O-Anschlüsse
5.1 Pinbelegung und Anschlussbilder
9 / 62010
Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
Feldbus Zubehör
PROFIBUS-DP Feldbusleitung (Beispiel):
RSSW-RKSW451-2M
Ident-Nr. 6914119
Slot 1: Analoge Eingänge
Slot 2: Digitale XSG Kanäle
Hinweis:
Jeder digitale Kanal (Pin 2 und Pin 4) kann als
Ein- oder Ausgang konfiguriert werden.
Spannungsversorgung
Pinbelegung
Pinbelegung
2-Leiter Anschlusstechnik
3-Leiter Anschlusstechnik
4-Leiter Anschlusstechnik
Pinbelegung
Anschlussbild
Pinbelegung
