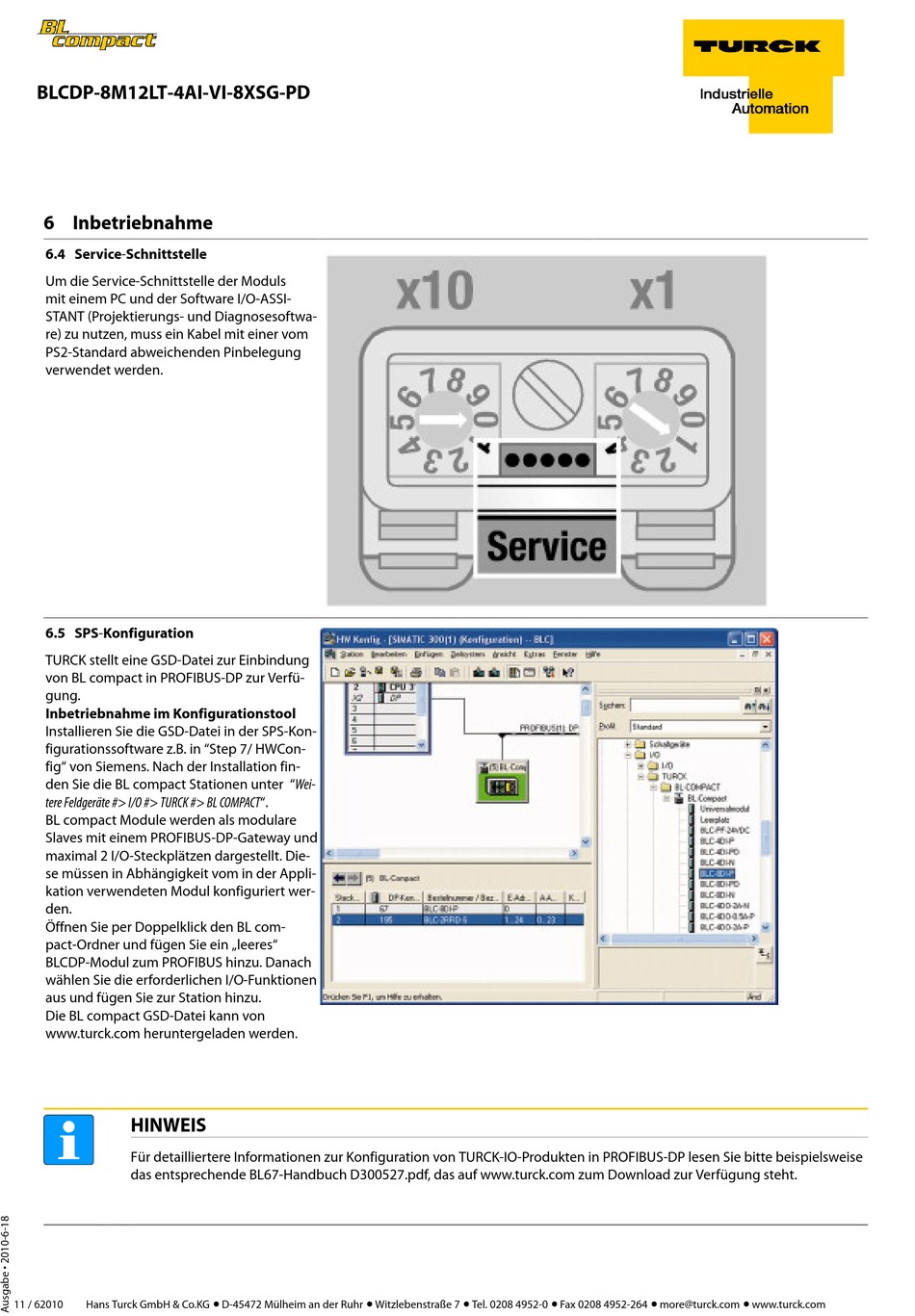

BLCDP-8M12LT-4AI-VI-8XSG-PD
6 Inbetriebnahme
6.4 Service-Schnittstelle
Um die Service-Schnittstelle der Moduls
mit einem PC und der Software I/O-ASSI-
STANT (Projektierungs- und Diagnosesoftwa-
re) zu nutzen, muss ein Kabel mit einer vom
PS2-Standard abweichenden Pinbelegung
verwendet werden.
6.5 SPS-Konfiguration
TURCK stellt eine GSD-Datei zur Einbindung
von BL compact in PROFIBUS-DP zur Verfü-
gung.
Inbetriebnahme im Konfigurationstool
Installieren Sie die GSD-Datei in der SPS-Kon-
figurationssoftware z.B. in "Step 7/ HWCon-
fig" von Siemens. Nach der Installation fin-
den Sie die BL compact Stationen unter "Wei-
tere Feldgeräte #> I/O #> TURCK #> BL COMPACT".
BL compact Module werden als modulare
Slaves mit einem PROFIBUS-DP-Gateway und
maximal 2 I/O-Steckplätzen dargestellt. Die-
se müssen in Abhängigkeit vom in der Appli-
kation verwendeten Modul konfiguriert wer-
den.
Öffnen Sie per Doppelklick den BL com-
pact-Ordner und fügen Sie ein „leeres"
BLCDP-Modul zum PROFIBUS hinzu. Danach
wählen Sie die erforderlichen I/O-Funktionen
aus und fügen Sie zur Station hinzu.
Die BL compact GSD-Datei kann von
www.turck.com heruntergeladen werden.
HINWEIS
Für detailliertere Informationen zur Konfiguration von TURCK-IO-Produkten in PROFIBUS-DP lesen Sie bitte beispielsweise
das entsprechende BL67-Handbuch D300527.pdf, das auf www.turck.com zum Download zur Verfügung steht.
11 / 62010
Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
