BLCDP-8M12LT-4AI-VI-8XSG-PD

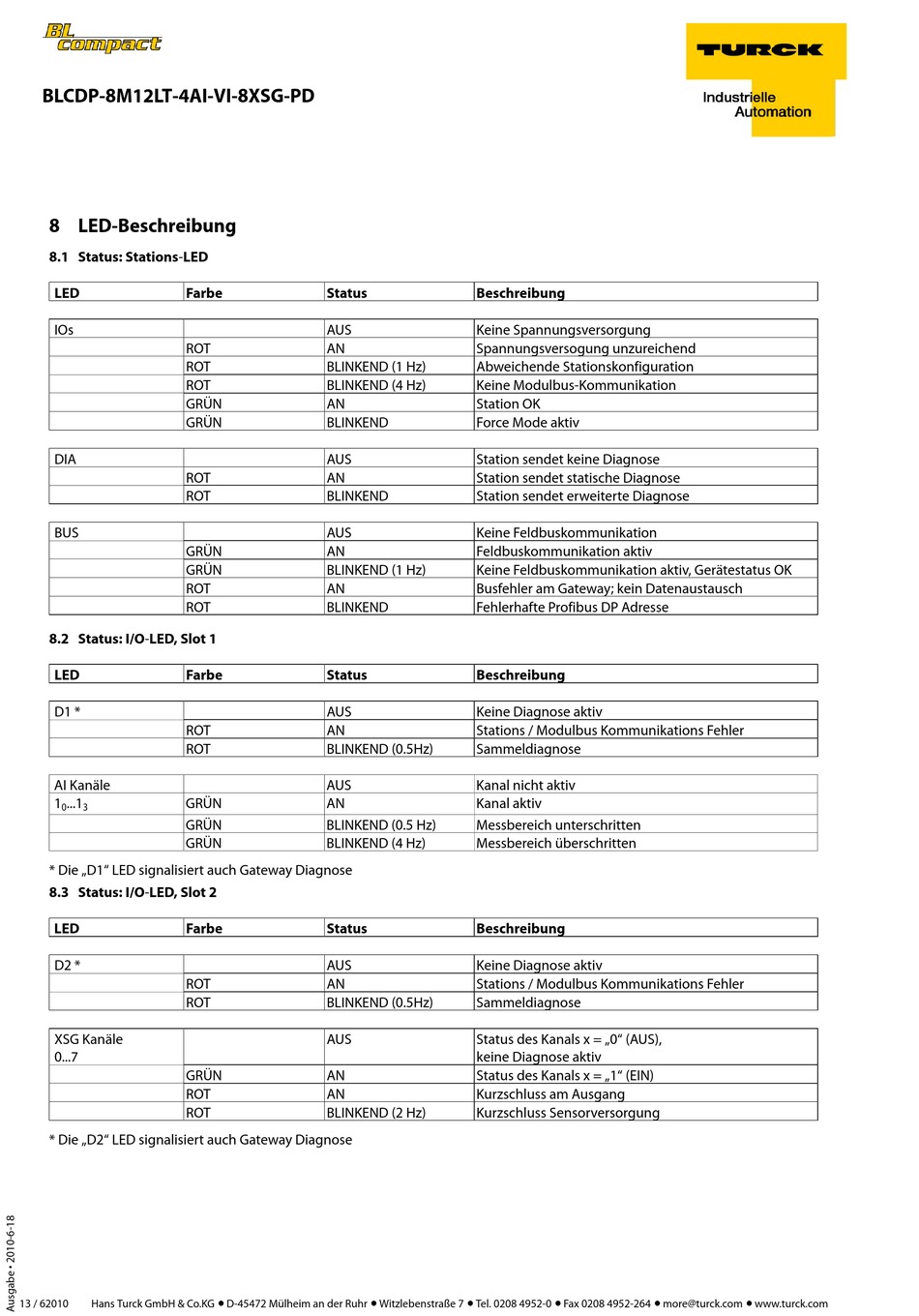

8 LED-Beschreibung
8.1 Status: Stations-LED
LED
Farbe
IOs
ROT
ROT
ROT
GRÜN
GRÜN
DIA
ROT
ROT
BUS
GRÜN
GRÜN
ROT
ROT
8.2 Status: I/O-LED, Slot 1
LED
Farbe
D1 *
ROT
ROT
AI Kanäle
1
...1
GRÜN
0
3
GRÜN
GRÜN
* Die „D1" LED signalisiert auch Gateway Diagnose
8.3 Status: I/O-LED, Slot 2
LED
Farbe
D2 *
ROT
ROT
XSG Kanäle
0...7
GRÜN
ROT
ROT
* Die „D2" LED signalisiert auch Gateway Diagnose
13 / 62010
Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
Status
Beschreibung
AUS
Keine Spannungsversorgung
AN
Spannungsversogung unzureichend
BLINKEND (1 Hz)
Abweichende Stationskonfiguration
BLINKEND (4 Hz)
Keine Modulbus-Kommunikation
AN
Station OK
BLINKEND
Force Mode aktiv
AUS
Station sendet keine Diagnose
AN
Station sendet statische Diagnose
BLINKEND
Station sendet erweiterte Diagnose
AUS
Keine Feldbuskommunikation
AN
Feldbuskommunikation aktiv
BLINKEND (1 Hz)
Keine Feldbuskommunikation aktiv, Gerätestatus OK
AN
Busfehler am Gateway; kein Datenaustausch
BLINKEND
Fehlerhafte Profibus DP Adresse
Status
Beschreibung
AUS
Keine Diagnose aktiv
AN
Stations / Modulbus Kommunikations Fehler
BLINKEND (0.5Hz)
Sammeldiagnose
AUS
Kanal nicht aktiv
AN
Kanal aktiv
BLINKEND (0.5 Hz)
Messbereich unterschritten
BLINKEND (4 Hz)
Messbereich überschritten
Status
Beschreibung
AUS
Keine Diagnose aktiv
AN
Stations / Modulbus Kommunikations Fehler
BLINKEND (0.5Hz)
Sammeldiagnose
AUS
Status des Kanals x = „0" (AUS),
keine Diagnose aktiv
AN
Status des Kanals x = „1" (EIN)
AN
Kurzschluss am Ausgang
BLINKEND (2 Hz)
Kurzschluss Sensorversorgung
