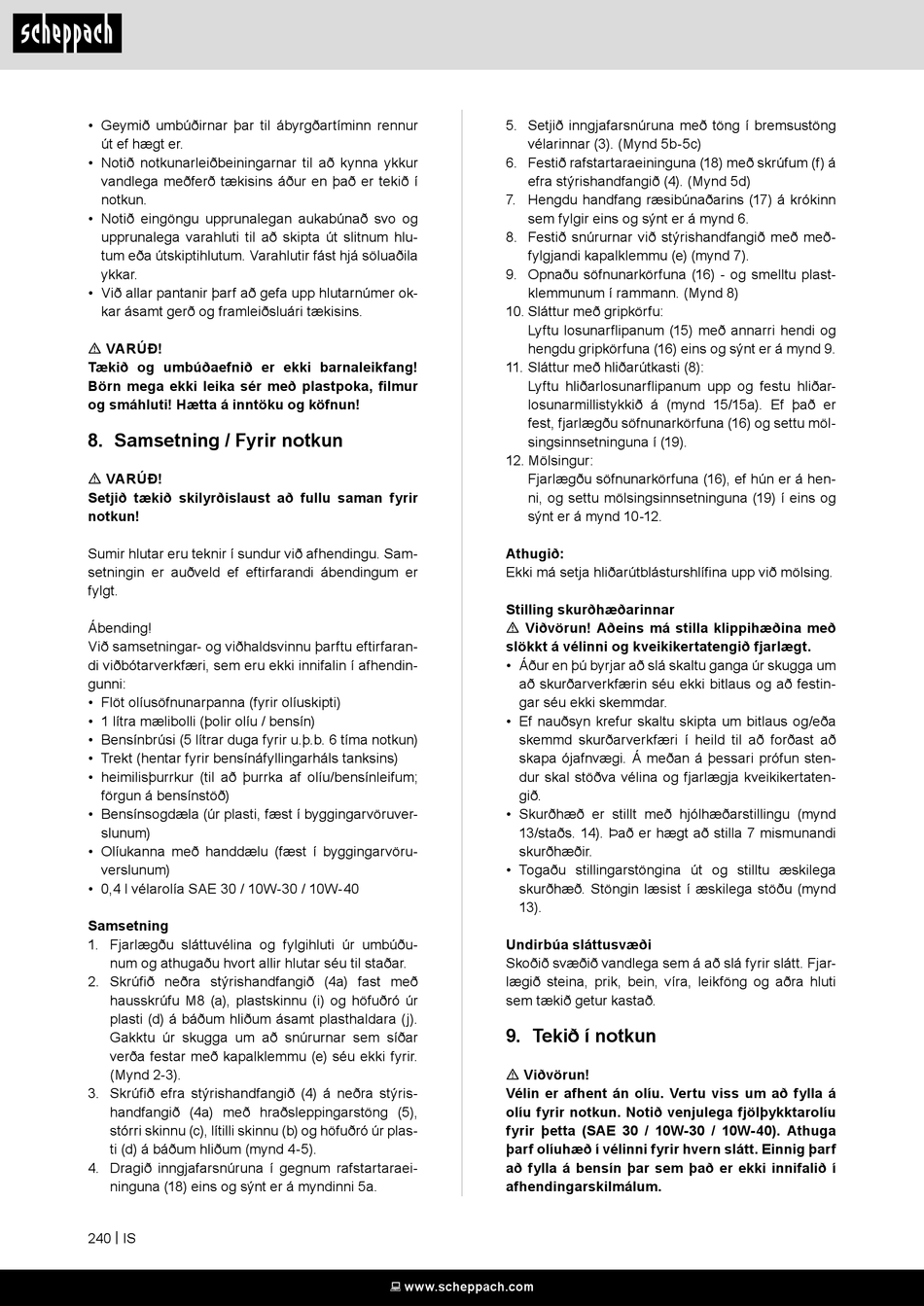

• Geymið umbúðirnar þar til ábyrgðartíminn rennur
út ef hægt er.
• Notið notkunarleiðbeiningarnar til að kynna ykkur
vandlega meðferð tækisins áður en það er tekið í
notkun.
• Notið eingöngu upprunalegan aukabúnað svo og
upprunalega varahluti til að skipta út slitnum hlu-
tum eða útskiptihlutum. Varahlutir fást hjá söluaðila
ykkar.
• Við allar pantanir þarf að gefa upp hlutarnúmer ok-
kar ásamt gerð og framleiðsluári tækisins.
m VARÚÐ!
Tækið og umbúðaefnið er ekki barnaleikfang!
Börn mega ekki leika sér með plastpoka, filmur
og smáhluti! Hætta á inntöku og köfnun!
8. Samsetning / Fyrir notkun
m VARÚÐ!
Setjið tækið skilyrðislaust að fullu saman fyrir
notkun!
Sumir hlutar eru teknir í sundur við afhendingu. Sam-
setningin er auðveld ef eftirfarandi ábendingum er
fylgt.
Ábending!
Við samsetningar- og viðhaldsvinnu þarftu eftirfaran-
di viðbótarverkfæri, sem eru ekki innifalin í afhendin-
gunni:
• Flöt olíusöfnunarpanna (fyrir olíuskipti)
• 1 lítra mælibolli (þolir olíu / bensín)
• Bensínbrúsi (5 lítrar duga fyrir u.þ.b. 6 tíma notkun)
• Trekt (hentar fyrir bensínáfyllingarháls tanksins)
• heimilisþurrkur (til að þurrka af olíu/bensínleifum;
förgun á bensínstöð)
• Bensínsogdæla (úr plasti, fæst í byggingarvöruver-
slunum)
• Olíukanna með handdælu (fæst í byggingarvöru-
verslunum)
• 0,4 l vélarolía SAE 30 / 10W-30 / 10W-40
Samsetning
1. Fjarlægðu sláttuvélina og fylgihluti úr umbúðu-
num og athugaðu hvort allir hlutar séu til staðar.
2. Skrúfið neðra stýrishandfangið (4a) fast með
hausskrúfu M8 (a), plastskinnu (i) og höfuðró úr
plasti (d) á báðum hliðum ásamt plasthaldara (j).
Gakktu úr skugga um að snúrurnar sem síðar
verða festar með kapalklemmu (e) séu ekki fyrir.
(Mynd 2-3).
3. Skrúfið efra stýrishandfangið (4) á neðra stýris-
handfangið (4a) með hraðsleppingarstöng (5),
stórri skinnu (c), lítilli skinnu (b) og höfuðró úr plas-
ti (d) á báðum hliðum (mynd 4-5).
4. Dragið inngjafarsnúruna í gegnum rafstartaraei-
ninguna (18) eins og sýnt er á myndinni 5a.
240 | IS
5. Setjið inngjafarsnúruna með töng í bremsustöng
vélarinnar (3). (Mynd 5b-5c)
6. Festið rafstartaraeininguna (18) með skrúfum (f) á
efra stýrishandfangið (4). (Mynd 5d)
7. Hengdu handfang ræsibúnaðarins (17) á krókinn
sem fylgir eins og sýnt er á mynd 6.
8. Festið snúrurnar við stýrishandfangið með með-
fylgjandi kapalklemmu (e) (mynd 7).
9. Opnaðu söfnunarkörfuna (16) - og smelltu plast-
klemmunum í rammann. (Mynd 8)
10. Sláttur með gripkörfu:
Lyftu losunarflipanum (15) með annarri hendi og
hengdu gripkörfuna (16) eins og sýnt er á mynd 9.
11. Sláttur með hliðarútkasti (8):
Lyftu hliðarlosunarflipanum upp og festu hliðar-
losunarmillistykkið á (mynd 15/15a). Ef það er
fest, fjarlægðu söfnunarkörfuna (16) og settu möl-
singsinnsetninguna í (19).
12. Mölsingur:
Fjarlægðu söfnunarkörfuna (16), ef hún er á hen-
ni, og settu mölsingsinnsetninguna (19) í eins og
sýnt er á mynd 10-12.
Athugið:
Ekki má setja hliðarútblásturshlífina upp við mölsing.
Stilling skurðhæðarinnar
m Viðvörun! Aðeins má stilla klippihæðina með
slökkt á vélinni og kveikikertatengið fjarlægt.
• Áður en þú byrjar að slá skaltu ganga úr skugga um
að skurðarverkfærin séu ekki bitlaus og að festin-
gar séu ekki skemmdar.
• Ef nauðsyn krefur skaltu skipta um bitlaus og/eða
skemmd skurðarverkfæri í heild til að forðast að
skapa ójafnvægi. Á meðan á þessari prófun sten-
dur skal stöðva vélina og fjarlægja kveikikertaten-
gið.
• Skurðhæð er stillt með hjólhæðarstillingu (mynd
13/staðs. 14). Það er hægt að stilla 7 mismunandi
skurðhæðir.
• Togaðu stillingarstöngina út og stilltu æskilega
skurðhæð. Stöngin læsist í æskilega stöðu (mynd
13).
Undirbúa sláttusvæði
Skoðið svæðið vandlega sem á að slá fyrir slátt. Fjar-
lægið steina, prik, bein, víra, leikföng og aðra hluti
sem tækið getur kastað.
9. Tekið í notkun
m Viðvörun!
Vélin er afhent án olíu. Vertu viss um að fylla á
olíu fyrir notkun. Notið venjulega fjölþykktarolíu
fyrir þetta (SAE 30 / 10W-30 / 10W-40). Athuga
þarf olíuhæð í vélinni fyrir hvern slátt. Einnig þarf
að fylla á bensín þar sem það er ekki innifalið í
afhendingarskilmálum.
