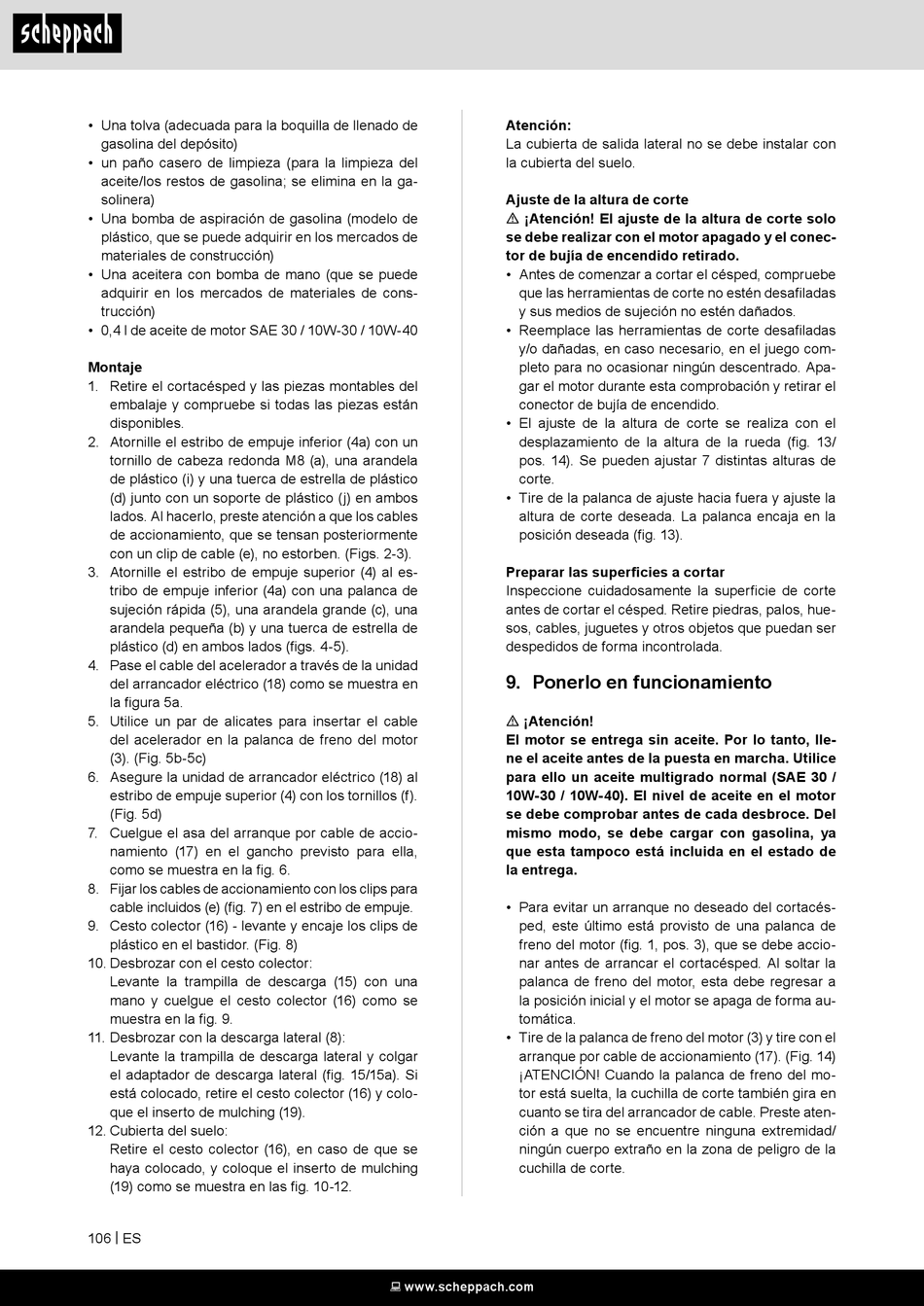

• Una tolva (adecuada para la boquilla de llenado de
gasolina del depósito)
• un paño casero de limpieza (para la limpieza del
aceite/los restos de gasolina; se elimina en la ga-
solinera)
• Una bomba de aspiración de gasolina (modelo de
plástico, que se puede adquirir en los mercados de
materiales de construcción)
• Una aceitera con bomba de mano (que se puede
adquirir en los mercados de materiales de cons-
trucción)
• 0,4 l de aceite de motor SAE 30 / 10W-30 / 10W-40
Montaje
1. Retire el cortacésped y las piezas montables del
embalaje y compruebe si todas las piezas están
disponibles.
2. Atornille el estribo de empuje inferior (4a) con un
tornillo de cabeza redonda M8 (a), una arandela
de plástico (i) y una tuerca de estrella de plástico
(d) junto con un soporte de plástico (j) en ambos
lados. Al hacerlo, preste atención a que los cables
de accionamiento, que se tensan posteriormente
con un clip de cable (e), no estorben. (Figs. 2-3).
3. Atornille el estribo de empuje superior (4) al es-
tribo de empuje inferior (4a) con una palanca de
sujeción rápida (5), una arandela grande (c), una
arandela pequeña (b) y una tuerca de estrella de
plástico (d) en ambos lados (figs. 4-5).
4. Pase el cable del acelerador a través de la unidad
del arrancador eléctrico (18) como se muestra en
la figura 5a.
5. Utilice un par de alicates para insertar el cable
del acelerador en la palanca de freno del motor
(3). (Fig. 5b-5c)
6. Asegure la unidad de arrancador eléctrico (18) al
estribo de empuje superior (4) con los tornillos (f).
(Fig. 5d)
7. Cuelgue el asa del arranque por cable de accio-
namiento (17) en el gancho previsto para ella,
como se muestra en la fig. 6.
8. Fijar los cables de accionamiento con los clips para
cable incluidos (e) (fig. 7) en el estribo de empuje.
9. Cesto colector (16) - levante y encaje los clips de
plástico en el bastidor. (Fig. 8)
10. Desbrozar con el cesto colector:
Levante la trampilla de descarga (15) con una
mano y cuelgue el cesto colector (16) como se
muestra en la fig. 9.
11. Desbrozar con la descarga lateral (8):
Levante la trampilla de descarga lateral y colgar
el adaptador de descarga lateral (fig. 15/15a). Si
está colocado, retire el cesto colector (16) y colo-
que el inserto de mulching (19).
12. Cubierta del suelo:
Retire el cesto colector (16), en caso de que se
haya colocado, y coloque el inserto de mulching
(19) como se muestra en las fig. 10-12.
106 | ES
Atención:
La cubierta de salida lateral no se debe instalar con
la cubierta del suelo.
Ajuste de la altura de corte
m ¡Atención! El ajuste de la altura de corte solo
se debe realizar con el motor apagado y el conec-
tor de bujía de encendido retirado.
• Antes de comenzar a cortar el césped, compruebe
que las herramientas de corte no estén desafiladas
y sus medios de sujeción no estén dañados.
• Reemplace las herramientas de corte desafiladas
y/o dañadas, en caso necesario, en el juego com-
pleto para no ocasionar ningún descentrado. Apa-
gar el motor durante esta comprobación y retirar el
conector de bujía de encendido.
• El ajuste de la altura de corte se realiza con el
desplazamiento de la altura de la rueda (fig. 13/
pos. 14). Se pueden ajustar 7 distintas alturas de
corte.
• Tire de la palanca de ajuste hacia fuera y ajuste la
altura de corte deseada. La palanca encaja en la
posición deseada (fig. 13).
Preparar las superficies a cortar
Inspeccione cuidadosamente la superficie de corte
antes de cortar el césped. Retire piedras, palos, hue-
sos, cables, juguetes y otros objetos que puedan ser
despedidos de forma incontrolada.
9. Ponerlo en funcionamiento
m ¡Atención!
El motor se entrega sin aceite. Por lo tanto, lle-
ne el aceite antes de la puesta en marcha. Utilice
para ello un aceite multigrado normal (SAE 30 /
10W-30 / 10W-40). El nivel de aceite en el motor
se debe comprobar antes de cada desbroce. Del
mismo modo, se debe cargar con gasolina, ya
que esta tampoco está incluida en el estado de
la entrega.
• Para evitar un arranque no deseado del cortacés-
ped, este último está provisto de una palanca de
freno del motor (fig. 1, pos. 3), que se debe accio-
nar antes de arrancar el cortacésped. Al soltar la
palanca de freno del motor, esta debe regresar a
la posición inicial y el motor se apaga de forma au-
tomática.
• Tire de la palanca de freno del motor (3) y tire con el
arranque por cable de accionamiento (17). (Fig. 14)
¡ATENCIÓN! Cuando la palanca de freno del mo-
tor está suelta, la cuchilla de corte también gira en
cuanto se tira del arrancador de cable. Preste aten-
ción a que no se encuentre ninguna extremidad/
ningún cuerpo extraño en la zona de peligro de la
cuchilla de corte.
