ExtendedController CR0235
NORM_DINT
Baustein-Typ = Funktionsbaustein (FB)
Baustein ist enthalten in Bibliothek ifm_CR0235_Vxxyyzz.LIB

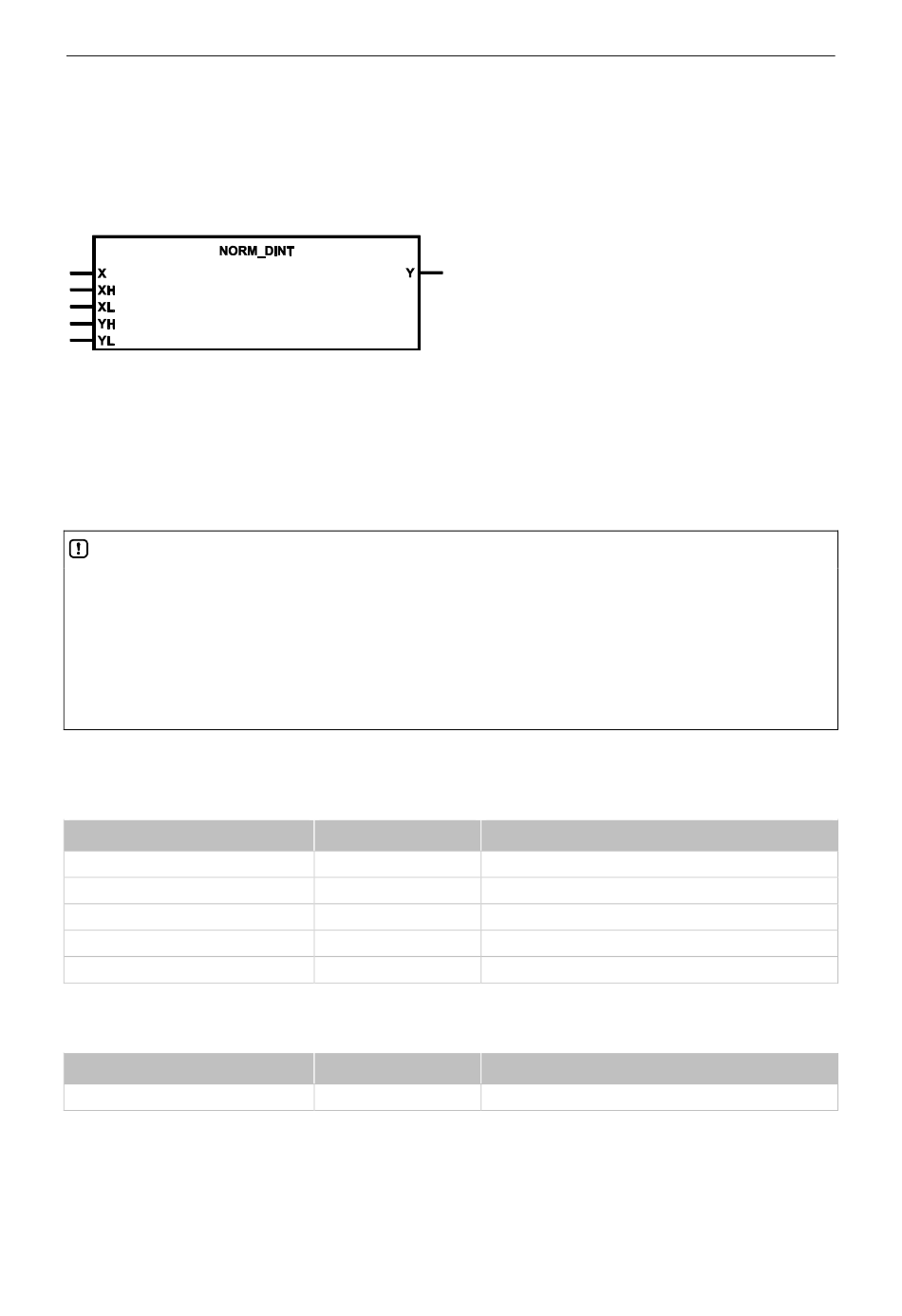

Symbol in CODESYS:
>
Beschreibung
NORM_DINT normiert einen Wert innerhalb festgelegter Grenzen auf einen Wert mit neuen Grenzen.
Der FB normiert einen Wert vom Typ DINT, der innerhalb der Grenzen XH und XL liegt, auf einen
Ausgangswert innerhalb der Grenzen YH und YL. Dieser FB wird z.B. bei der Erzeugung von
PWM-Werten aus analogen Eingangsgrößen genutzt.
HINWEIS
► Der Eingangswert für X muss sich im definierten Bereich zwischen XL und XH befinden!
Der FB prüft NICHT den Wert X auf Plausibilität.
► Das Ergebnis der Berechnung (XH-XL)•(YH-YL) muss im Wertebereich des Datentyps DINT
(-2 147 483 648...2 147 483 647) bleiben!
>
Bedingt durch die Rundungsfehler können Abweichungen beim normierten Wert um 1 auftreten.
>
Werden die Grenzen (XH/XL oder YH/YL) invertiert angegeben, erfolgt auch die Normierung
invertiert.
>
Parameter der Eingänge
Parameter
X
XH
XL
YH
YL
>
Parameter der Ausgänge
Parameter
Y
148
Datentyp
Beschreibung
DINT
Eingangswert
DINT
obere Grenze des Eingangswertebereichs
DINT
untere Grenze des Eingangswertebereichs
DINT
obere Grenze des Ausgangswertebereichs
DINT
untere Grenze des Ausgangswertebereichs
Datentyp
Beschreibung
DINT
Ausgangswert
