Montage und Anschluss
4
Montage und Anschluss
4.1

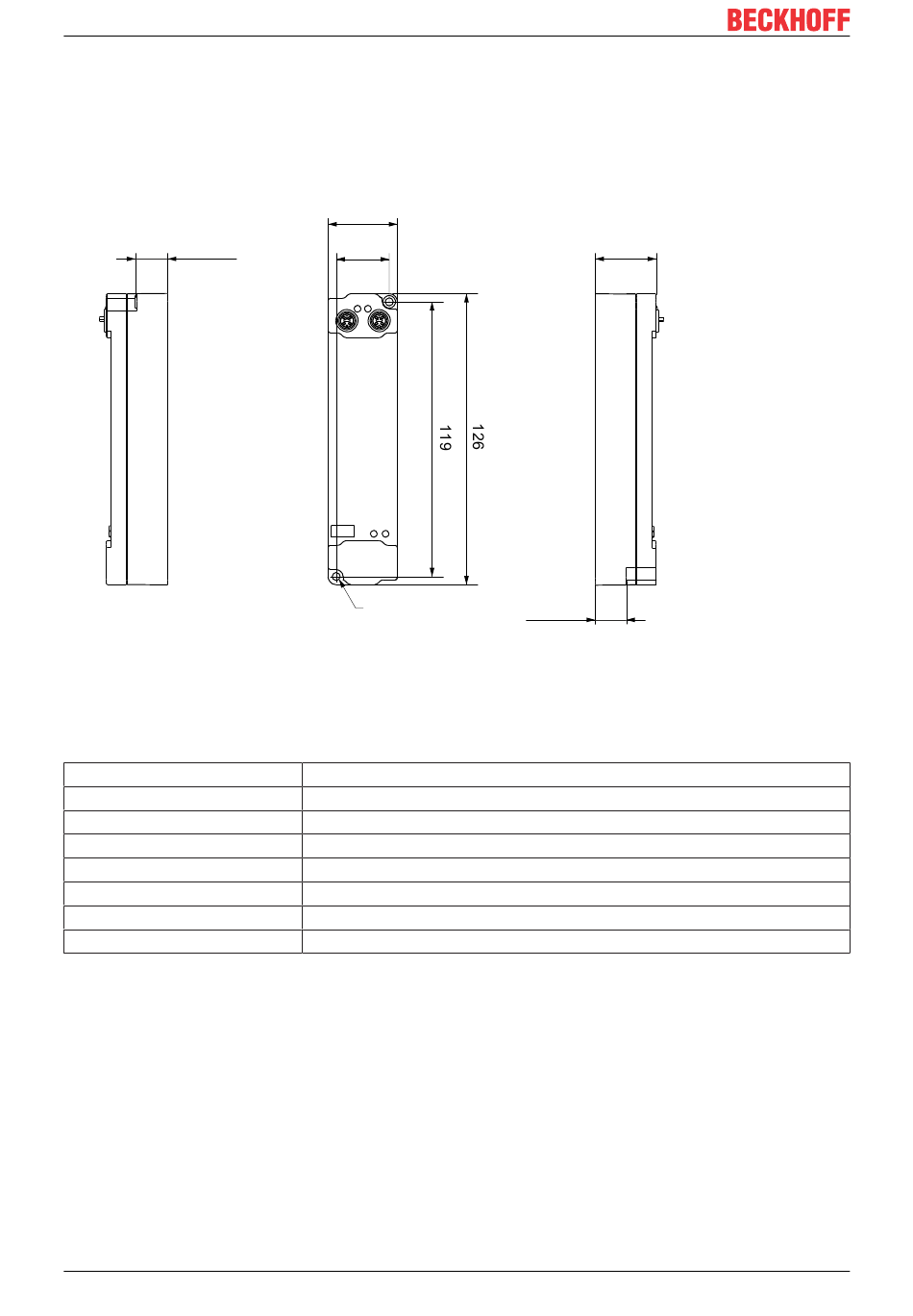

Abmessungen
14
Alle Maße sind in Millimeter angegeben.
Die Zeichnung ist nicht maßstabsgetreu.
Gehäuseeigenschaften
Gehäusematerial
Vergussmasse
Montage
Metallteile
Kontakte
Einbaulage
Schutzart
Abmessungen (H x B x T)
14
30
23
Ø 3,5
PA6 (Polyamid)
Polyurethan
zwei Befestigungslöcher Ø 3,5 mm für M3
Messing, vernickelt
CuZn, vergoldet
beliebig
im verschraubten Zustand IP65, IP66, IP67 (gemäß EN 60529)
ca. 126 x 30 x 26,5 mm (ohne Steckverbinder)
Version: 1.4
26,5
13,5
EPP3204-0002
