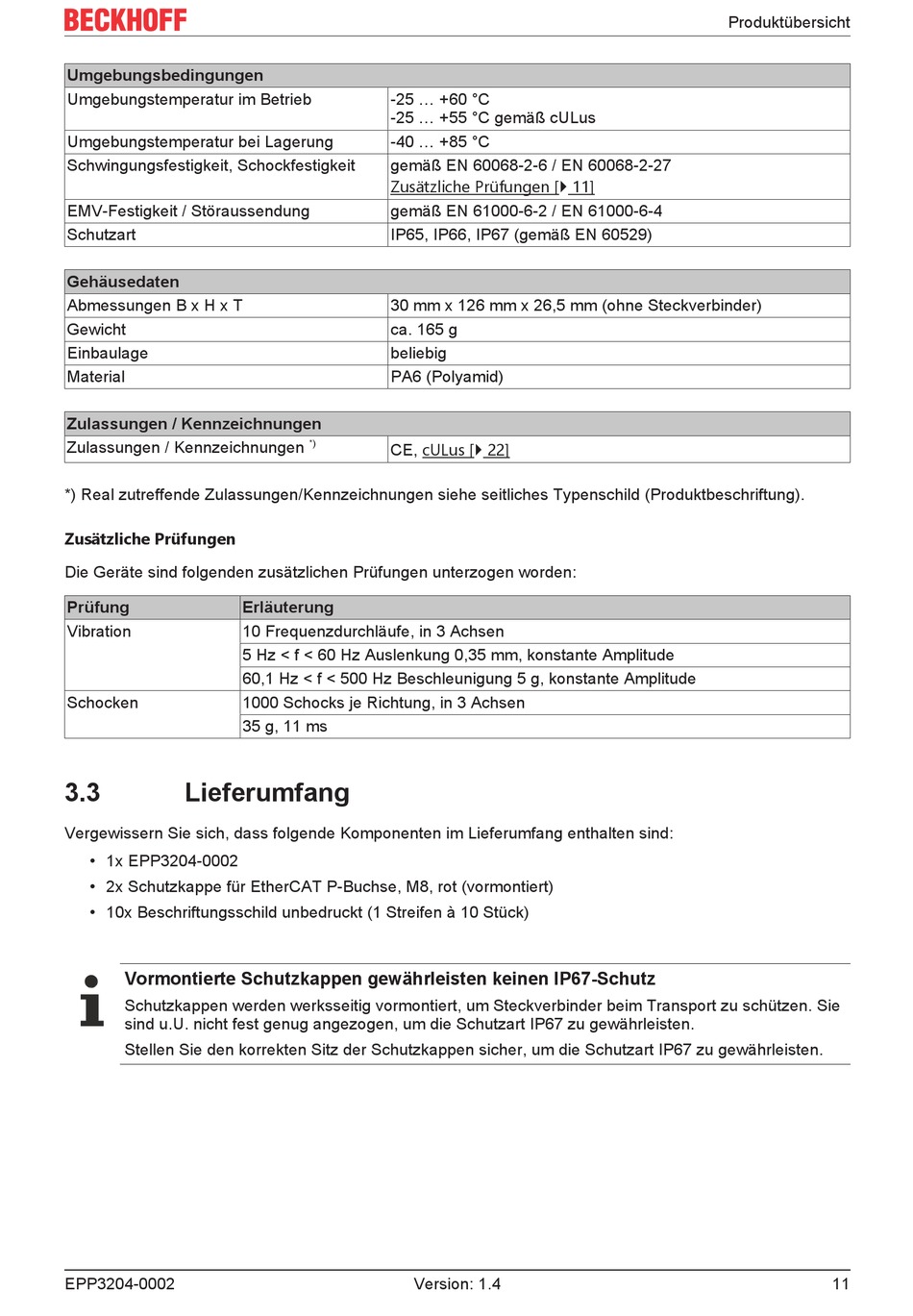

Umgebungsbedingungen
Umgebungstemperatur im Betrieb
Umgebungstemperatur bei Lagerung
Schwingungsfestigkeit, Schockfestigkeit
EMV-Festigkeit / Störaussendung
Schutzart
Gehäusedaten
Abmessungen B x H x T
Gewicht
Einbaulage
Material
Zulassungen / Kennzeichnungen
Zulassungen / Kennzeichnungen
*) Real zutreffende Zulassungen/Kennzeichnungen siehe seitliches Typenschild (Produktbeschriftung).
Zusätzliche Prüfungen
Die Geräte sind folgenden zusätzlichen Prüfungen unterzogen worden:
Prüfung
Vibration
Schocken
3.3
Lieferumfang
Vergewissern Sie sich, dass folgende Komponenten im Lieferumfang enthalten sind:
• 1x EPP3204-0002
• 2x Schutzkappe für EtherCAT P-Buchse, M8, rot (vormontiert)
• 10x Beschriftungsschild unbedruckt (1 Streifen à 10 Stück)
Vormontierte Schutzkappen gewährleisten keinen IP67-Schutz
Schutzkappen werden werksseitig vormontiert, um Steckverbinder beim Transport zu schützen. Sie
sind u.U. nicht fest genug angezogen, um die Schutzart IP67 zu gewährleisten.
Stellen Sie den korrekten Sitz der Schutzkappen sicher, um die Schutzart IP67 zu gewährleisten.
EPP3204-0002
-25 ... +60 °C
-25 ... +55 °C gemäß cULus
-40 ... +85 °C
gemäß EN 60068-2-6 / EN 60068-2-27
Zusätzliche Prüfungen [} 11]
gemäß EN 61000-6-2 / EN 61000-6-4
IP65, IP66, IP67 (gemäß EN 60529)
30 mm x 126 mm x 26,5 mm (ohne Steckverbinder)
ca. 165 g
beliebig
PA6 (Polyamid)
*)
CE, cULus [} 22]
Erläuterung
10 Frequenzdurchläufe, in 3 Achsen
5 Hz < f < 60 Hz Auslenkung 0,35 mm, konstante Amplitude
60,1 Hz < f < 500 Hz Beschleunigung 5 g, konstante Amplitude
1000 Schocks je Richtung, in 3 Achsen
35 g, 11 ms
Version: 1.4
Produktübersicht
11
