Produktbeschreibung
2.3
Geräteübersicht
1
2
3
4
5
6
7
8
13
4
11
14

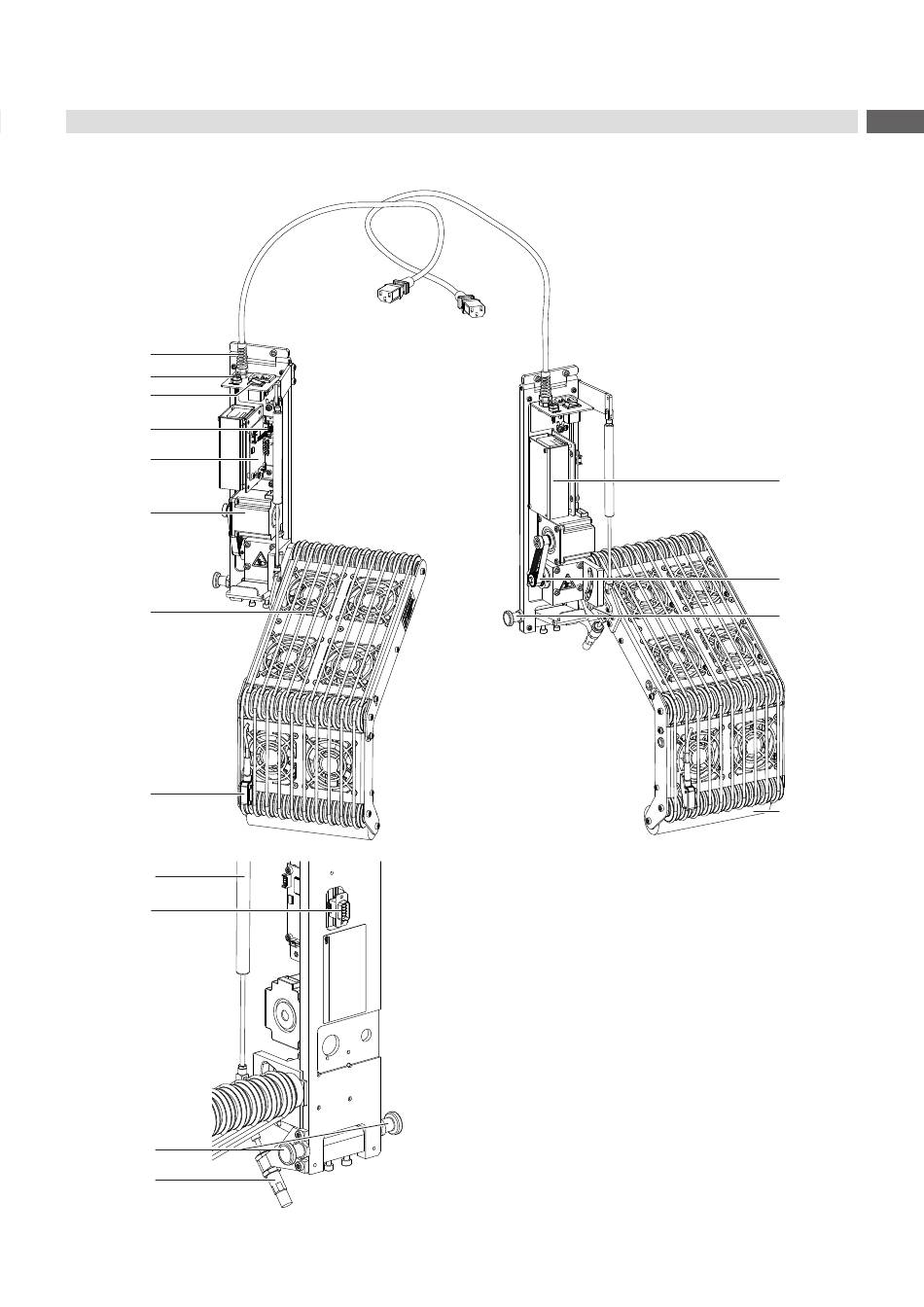

Bild 2
Übersicht
1 Versorgungskabel (Strom) zum Drucker
2 3-polige Anschlussbuchse für Sensor Start
3 Netzschalter Applikator
4 SUB-D 9 Stecker Verbindung zum Drucker
5 Leiterplatte Applikatorsteuerung
6 Motor Riemenantrieb
7 Saugbandeinheit mit Riemen und Ventilatoren
8 Sensor
9 Netzteil mit Abdeckung
10 Zahnriemen und Antriebswelle Riemen
11 Rastbolzen
12 Andruckrolle
13 Gasdruckfeder für die Saugbandeinheit
14 Stoßdämpfer
7
9
10
11
12
