Justagen
Einstellung in der Konfiguration des Druckers
6.2
Etikettentransport/ Reflexsensor

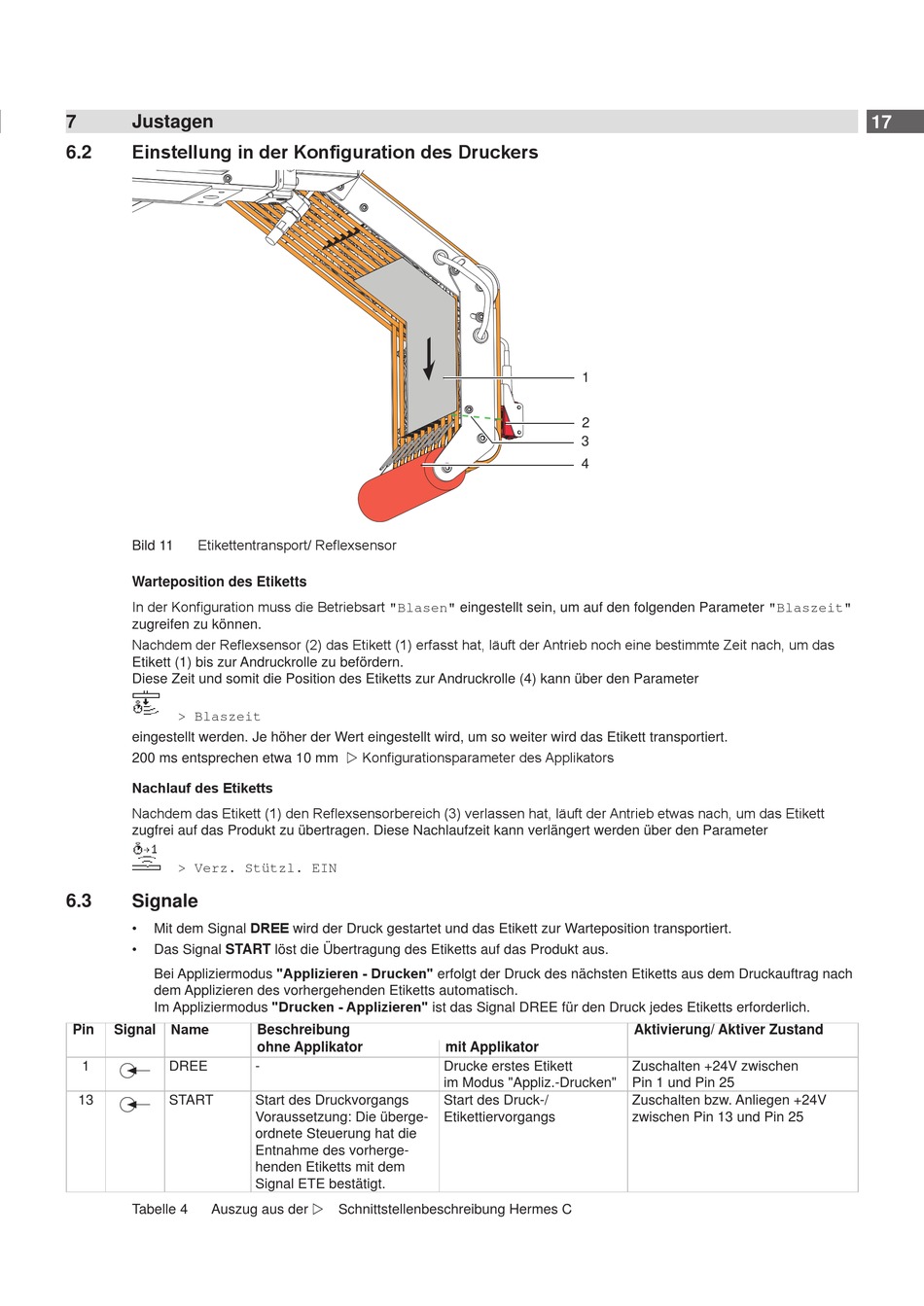

Bild 11
Warteposition des Etiketts
In der Konfiguration muss die Betriebsart "Blasen" eingestellt sein, um auf den folgenden Parameter "Blaszeit"
zugreifen zu können.
Nachdem der Reflexsensor (2) das Etikett (1) erfasst hat, läuft der Antrieb noch eine bestimmte Zeit nach, um das
Etikett (1) bis zur Andruckrolle zu befördern.
Diese Zeit und somit die Position des Etiketts zur Andruckrolle (4) kann über den Parameter
> Blaszeit
eingestellt werden. Je höher der Wert eingestellt wird, um so weiter wird das Etikett transportiert.
200 ms entsprechen etwa 10 mm Konfigurationsparameter des Applikators
Nachlauf des Etiketts
Nachdem das Etikett (1) den Reflexsensorbereich (3) verlassen hat, läuft der Antrieb etwas nach, um das Etikett
zugfrei auf das Produkt zu übertragen. Diese Nachlaufzeit kann verlängert werden über den Parameter
> Verz. Stützl. EIN
6.3
Signale
Mit dem Signal DREE wird der Druck gestartet und das Etikett zur Warteposition transportiert.
•
•
Das Signal START löst die Übertragung des Etiketts auf das Produkt aus.
Bei Appliziermodus "Applizieren - Drucken" erfolgt der Druck des nächsten Etiketts aus dem Druckauftrag nach
dem Applizieren des vorhergehenden Etiketts automatisch.
Im Appliziermodus "Drucken - Applizieren" ist das Signal DREE für den Druck jedes Etiketts erforderlich.
Name
Pin
Signal
1
DREE
13
START
Auszug aus der Schnittstellenbeschreibung Hermes C
Tabelle 4
Beschreibung
ohne Applikator
-
Start des Druckvorgangs
Voraussetzung: Die überge-
ordnete Steuerung hat die
Entnahme des vorherge-
henden Etiketts mit dem
Signal ETE bestätigt.
1
2
3
4
mit Applikator
Drucke erstes Etikett
im Modus "Appliz.-Drucken"
Start des Druck-/
Etikettiervorgangs
Aktivierung/ Aktiver Zustand
Zuschalten +24V zwischen
Pin 1 und Pin 25
Zuschalten bzw. Anliegen +24V
zwischen Pin 13 und Pin 25
