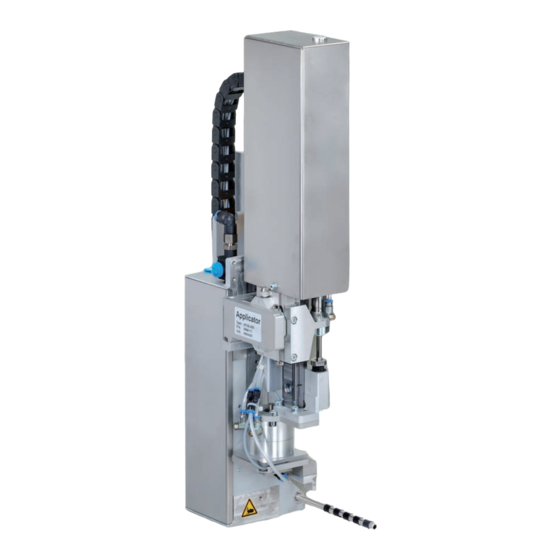

CAB 4214 Montageanleitung
Hub-dreh-applikator
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für CAB 4214
Inhaltszusammenfassung für CAB 4214

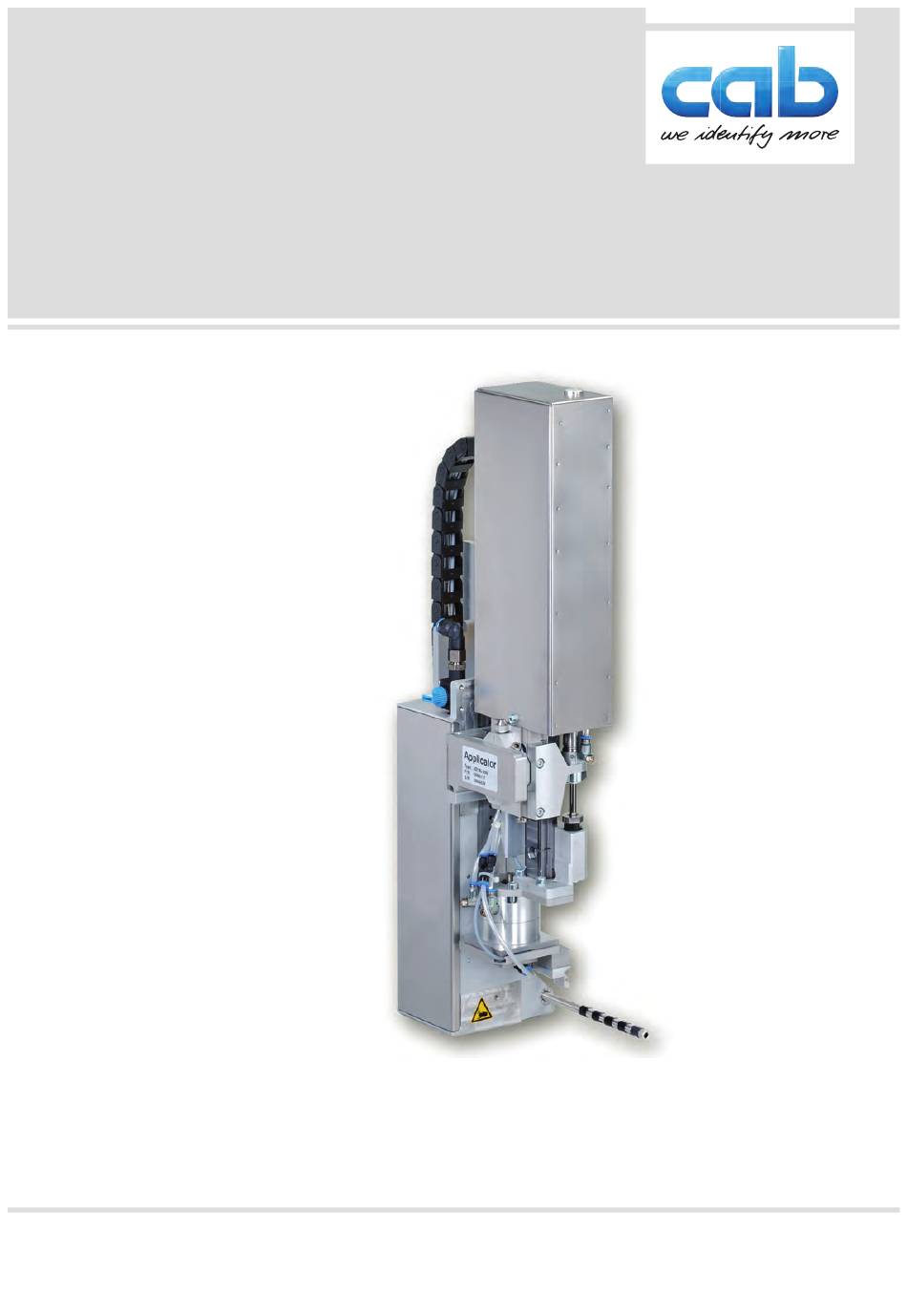

- Seite 1 Montageanleitung Hub-Dreh-Applikator 4214 MADE IN GERMANY...
- Seite 2 Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................4 Sicherheitskennzeichnung ........................5 Umwelt ..............................5 Produktbeschreibung ..........................6 Wichtige Merkmale ........................... 6 Technische Daten ............................. 6 Geräteübersicht ............................7 Lieferumfang ............................8 Montage ..............................9 Betrieb .............................. -
Seite 4: Einleitung
Beachtung der Anleitung benutzt werden. • Das Gerät ist in Verbindung mit cab Druckern der HERMES Q und Hermes+ Serie ausschließlich zum Etikettieren von geeigneten, vom Hersteller zugelassenen Materialien bestimmt. Eine andersartige oder darüber hinausge- hende Benutzung ist nicht bestimmungsgemäß. Für aus missbräuchlicher Verwendung resultierende Schäden haftet der Hersteller/Lieferant nicht;... -
Seite 5: Sicherheitskennzeichnung
Einleitung ausschalten. • Beim Betrieb des Applikators sind bewegliche Teile zugänglich. Dies gilt insbesondere für den Bereich, in dem der Stempel zwischen Grund- und Etikettierposition bewegt wird. Während des Betriebs nicht in diesen Bereich greifen und Haare, lose Kleidung und Schmuckstücke aus diesem Bereich fernhalten. Bei Arbeiten in diesem Bereich Druckluftzufuhr schließen. -
Seite 6: Produktbeschreibung
Technische Daten Etikettenübergabe Druckstempel Druckstempel mit Druckstempel mit Blasstempel Dämpfungsbelag Etikettenanschlag 4214 L/R 11 F 4214 L/R 12 F 4214 L/R 61 F 4214 L/R 2100 HERMES Q2 / Hermes + 2 4 - 58 10 - 58 10 - 58... -
Seite 7: Geräteübersicht
Produktbeschreibung Geräteübersicht Bild 2 Geräteübersicht 1 Abdeckung 5 Blasrohr für Stützluft 2 Druckluftanschluss 6 Rändelschraube zur Befestigung am Drucker 3 Absperrhahn Druckluft 7 Scharnierbuchse 4 Stempel (anwenderspezifisch) 8 SUB-D 15 Stecker - elektr. Verbindung Applikator-Drucker... -
Seite 8: Lieferumfang
Produktbeschreibung Lieferumfang 1 Applikator 2 Blasrohr (nach Bestellung) 3 Stempel (nach Bestellung) 4 Zylinderschraube (im Lieferumfang des Stempels) 5 Dokumentation Bild 3 Lieferumfang Hinweis! Originalverpackung für spätere Transporte aufbewahren. Achtung! Beschädigung des Geräts und der Druckmaterialien durch Feuchtigkeit und Nässe. ... -
Seite 9: Montage
Montage Bild 4 Montage und Abbau des Applikators Achtung! Erstmalige Inbetriebnahme, Justagen sowie der Austausch von Komponenten dürfen nur von qualifizierten Fachpersonal (Service) vorgenommen werden. Serviceanleitung Anbau des Applikators 1. Applikator mit den Scharnierbuchsen (1) in die Scharnierachsen (2) einhängen. 2. -
Seite 10: Betrieb
Betrieb Normalbetrieb Vor Aufnahme des Etikettierbetriebs prüfen, dass sämtliche Anschlüsse hergestellt sind. Transferfolie und Etiketten einlegen. Bedienungsanleitung des Druckers Absperrventil für die Druckluft öffnen. Achtung! Vor dem Einschalten des Druckers darauf achten, dass der Stempel nicht von einem Etikett abgedeckt ist. -
Seite 11: Bewegungsabläufe Des Stempels
Betrieb Bewegungsabläufe des Stempels Der Applikator 4214 kann in verschiedenen Etikettenübernahmemodi betrieben werden. Ebenso ist die Stellung des Stempels während des Applizierens variabel. Die Grundstellung des Stempels wird in der Serviceanleitung beschrieben. Die Art der Etikettenübernahme ist haupt- sächlich von der Etikettengröße und dem Etikettenmaterial abhängig. Als Standard wird die Übernahme ohne die Zwischenschritte "Übernahme von oben"... -
Seite 12: Fehlermeldungen
Fehlermeldungen Fehlermeldungen des Druckers Informationen zu Ursachen und zur Behandlung druckerspezifischer Fehler (Papier zu Ende, Folie zu Ende u.ä.) sind in der Dokumentation des Druckers zu finden. Fehlerbehandlung: Fehlerursachen und deren Folgen, wie nicht applizierte Etiketten beseitigen bzw. -
Seite 13: Zulassungen
Bevollmächtigter für die technischen Unterlagen: Erwin Fascher Am Unterwege 18/20 99610 Sömmerda Für den Hersteller zeichnet: Sömmerda, 08.07.2019 cab Produkttechnik Sömmerda Gesellschaft für Computer- und Automationsbausteine mbH Erwin Fascher 99610 Sömmerda Geschäftsführer Die Inbetriebnahme ist solange untersagt, bis festgestellt wurde, dass die Maschine, in die die Maschine eingebaut werden soll, den Bestimmungen der Maschinenrichtlinie entspricht. -
Seite 14: Eu-Konformitätserklärung
Änderung von Anhang II der Richtlinie 2011/65/EU des Europä- ischen Parlaments und des Rates hinsichtlich der Liste der Stoffe, die Beschränkungen unterliegen Für den Hersteller zeichnet: Sömmerda, 08.07.2019 cab Produkttechnik Sömmerda Gesellschaft für Computer- und Automationsbausteine mbH Erwin Fascher 99610 Sömmerda...
