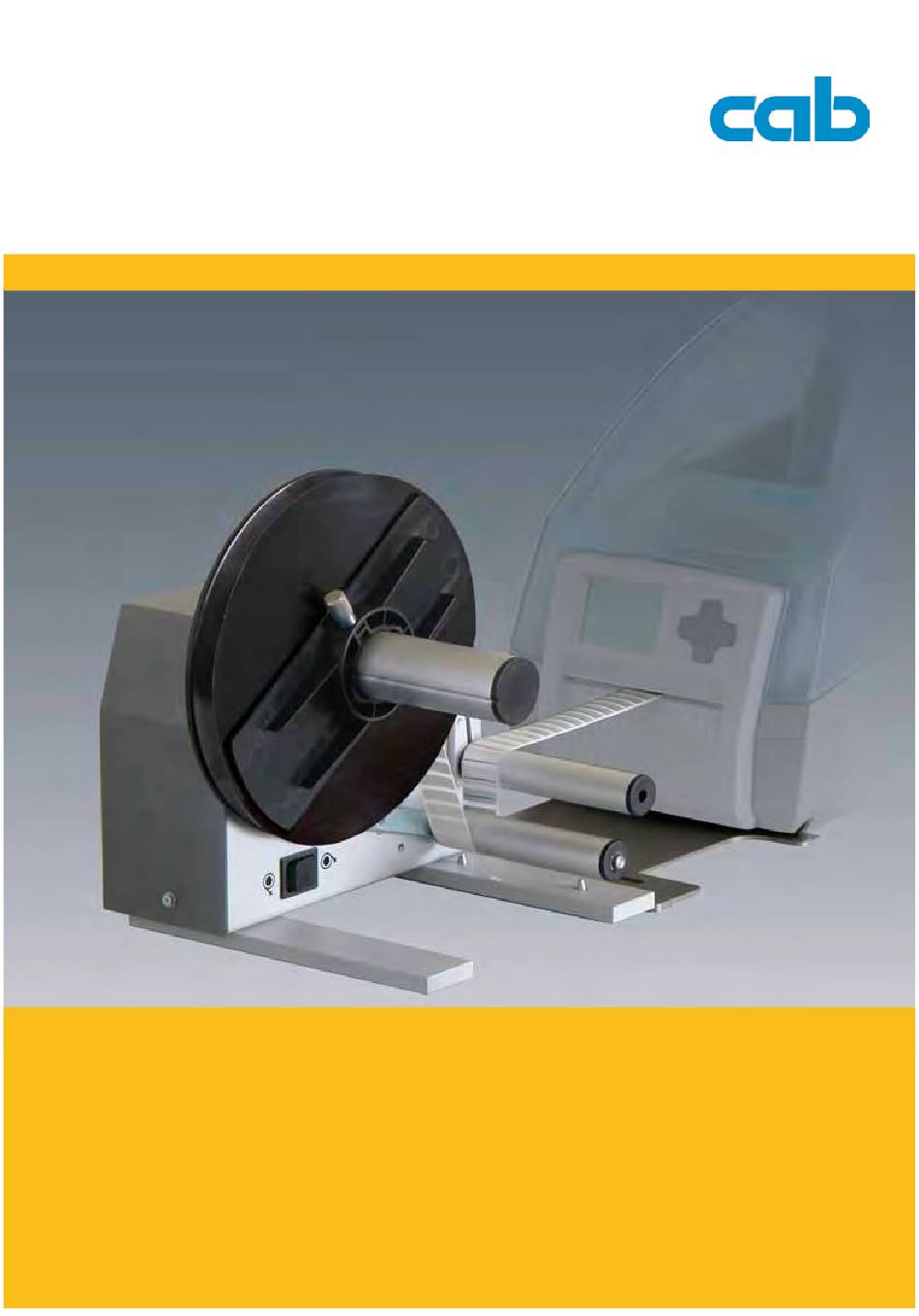

- Seite 1 Bedienungsanleitung Externer Aufwickler ER4/210...
- Seite 2 Warenzeichen von Apple Computer, Inc. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
- Seite 3 Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................5 Umwelt ..............................5 Produktbeschreibung ..........................6 Funktionsbeschreibung ..........................6 Technische Daten ............................. 6 Geräteübersicht ............................7 Inbetriebnahme ............................8 Lieferung des Gerätes ..........................8 Verbindungsset montieren ........................8 Herstellen des Netzanschlusses ......................
- Seite 4 Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben aufmerksam. Warnung! Weist auf eine gefährliche Situation hin, die zu Körperverletzungen oder zu Schäden an Sachgütern führen kann.
- Seite 5 Einleitung Sicherheitshinweise • Das Gerät darf nur in einer trockenen Umgebung betrieben und keiner Nässe (Spritzwasser, Nebel, etc.) ausge- setzt werden. Warnung! Während des Betriebs sind die rotierenden Teile des Geräts frei zugänglich. Schmuckstücke, Haare von Personen u. ä. aus dem Bereich der rotierenden Teile fernhalten. Verletzungsgefahr durch rotierende Teile ! Achtung! Schalten Sie zum Wechseln der Wickelrichtung das Gerät aus, um Schäden am Getriebe zu vermeiden !
- Seite 6 Drucker aufzuwickeln. Eine einstellbare Umlenkachse gewährleistet, dass der Etikettenstreifen horizontal vom Drucker in den Aufwickler geführt wird. Zur exakten Ausrichtung des externen Aufwicklers zum Drucker MACH4 wird ein Verbindungsset mitgeliefert. Technische Daten ER4/210 Max. Materialbreite 120 mm Max. Aufwickeldurchmesser 210 mm...

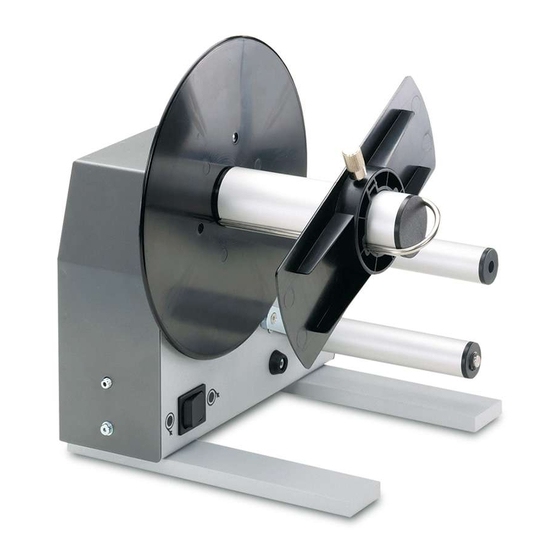

- Seite 7 Produktbeschreibung Geräteübersicht Bild 1 Geräteübersicht Schalter - Drehrichtung Klemmbügel Wickelachse Netzschalter Rolle Netzeingangsmodul Umlenkachse Rändelmutter Wickeladapter Verbindungsblech Teller Adapterblech...
- Seite 8 Originalverpackung für spätere Transporte aufbewahren. Verbindungsset montieren Das Verbindungsset ist für das Herstellen einer feststehenden, definierten Position vom externen Aufwickler ER4/210 und dem Drucker MACH4 notwendig. 1. Die Führungen (4) am Adapterblech in die Aussparungen (5) in der Bodenwanne des MACH4 einführen.
- Seite 9 Inbetriebnahme Herstellen des Netzanschlusses Der Aufwickler ist mit einem Weitbereichsnetzteil (100-240V~) ausgerüstet, so dass ein Betrieb sowohl bei einer Netzspannung von 230V~/50 Hz als auch bei 115V~/60 Hz ohne Eingriff am Gerät möglich ist. Warnung! Verletzungsgefahr durch rotierende Teile. Vor dem Anschluss des Aufwicklers an das Netz sicherstellen, dass sich der Netzschalter (1) in der Stellung „O“...
- Seite 10 Einstellungen Auswahl der Wickelrichtung In Abhängigkeit davon, ob innen- oder außenliegende Etiketten aufgewickelt werden sollen, muss die Wickelrichtung eingestellt werden. Bild 5 Wickelrichtung Gerät ausschalten und Schalter (1) entsprechend der gewünschten Wickelrichtung einschalten: Wickeln mit innenliegenden Etiketten Wickeln mit außenliegenden Etiketten Einstellung der Umlenkachse Werkseitig werden die Komponenten aufeinander abgestimmt.
- Seite 11 Betrieb Aufwickeln direkt auf die Wickelachse Hinweis! Feder (2) von der Wickelachse entfernen. Warnung! Verletzungsgefahr durch rotierende Teile. Beim Einschalten läuft der Aufwickler sofort an und wickelt, bis das Material gestrafft ist. 1. Schrauben (1) lösen und die Feder (2) entfernen. Hinweis! Eingestellte Wickelrichtung beachten : - gestrichelte Linie gültig für innenliegende...
- Seite 12 Betrieb Aufwickeln auf 40-mm-Pappkern Hinweis! Darauf achten, dass die Feder (1) auf der Wickelachse (2) montiert und der Pappkern (3) ca. 1 mm breiter als der Etikettenstreifen ist. Warnung! Verletzungsgefahr durch rotierende Teile. Beim Einschalten läuft der Aufwickler sofort an und wickelt, bis das Material gestrafft ist. 1.
- Seite 13 Betrieb Aufwickeln auf 76-mm-Pappkern Hinweis! Die Feder von der Wickelachse entfernen. Und der Pappkern (5) sollte ca. 1 mm breiter als der Etikettenstreifen sein. Warnung! Verletzungsgefahr durch rotierende Teile. Beim Einschalten läuft der Aufwickler sofort an und wickelt, bis das Material gestrafft ist. 1.
- Seite 14 • EN 61000-3-2:2006 • EN 61000-3-3:1995+A1:2001+A2:2005 Bevollmächtigter für die technischen Unterlagen : Erwin Fascher Am Unterwege 18/20 99610 Sömmerda Für den Hersteller zeichnet : Sömmerda, 23.08.2010 cab Produkttechnik Sömmerda Gesellschaft für Computer- und Automationsbausteine mbH Erwin Fascher 99610 Sömmerda Geschäftsführer...
