Inhaltszusammenfassung für CAB WICON

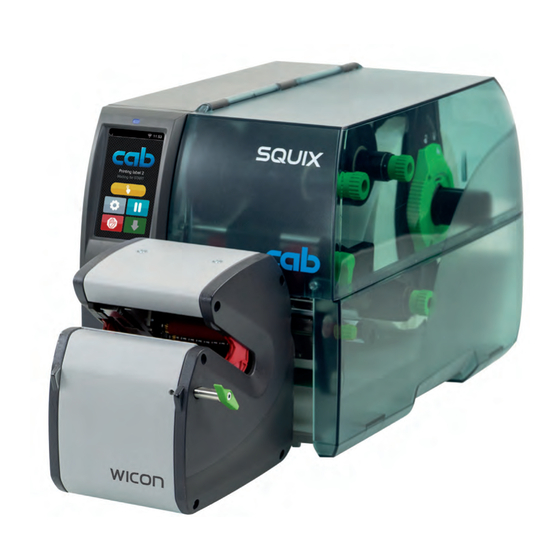

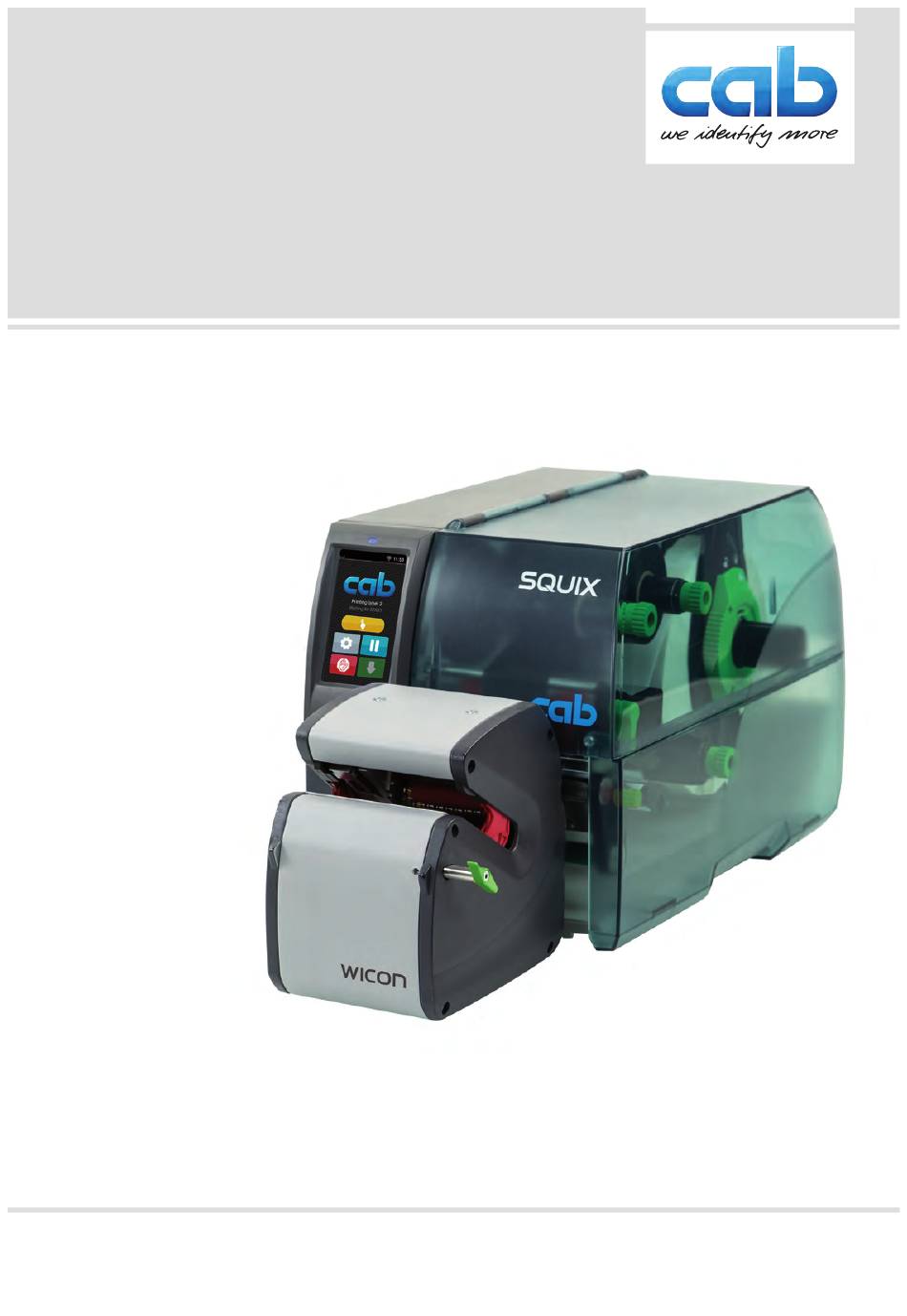

- Seite 1 Serviceanleitung Wickelapplikator WICON MADE IN GERMANY...
- Seite 2 Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Allgemeine Sicherheit ..........................4 Schutzvorrichtungen ..........................5 Umgang mit Elektrizität ..........................5 Verhalten bei Unfällen ..........................5 Umwelt ..............................5 Vorbereitung ............................6 Werkzeuge ............................... 6 Applikator vom Drucker trennen ....................... 6 Verkleidung demontieren ......................... 7 2.3.1 Abdeckungen demontieren......................... -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben durch gefährliche elektrische Spannung aufmerksam. Gefahr! Macht auf eine Gefährdung mit hohem Risikograd aufmerksam, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 5: Schutzvorrichtungen
Einleitung Schutzvorrichtungen Warnung! Verletzungsgefahr bei fehlenden oder fehlerhaften Schutzvorrichtungen. Nach den Wartungsarbeiten sämtliche Schutzvorrichtungen (Abdeckungen, Sicherheitshinweise, Erdungskabel, etc.) anbringen. Fehlerhafte und unbrauchbar gewordene Teile austauschen. Schutzbrille tragen bei: • Ein- oder Ausschlagen von Stiften oder ähnlichen Teilen mit einem Hammer. •... -
Seite 6: Vorbereitung
• Maulschlüssel 5 • Präzisions-Sicherungsringzange ZGG 0 • Flachrundzange gerade • Riemenspannungsmessgerät (Trummeter) cab-spezifische Werkzeuge: • 10-mm-Kalibrierstab (Art.-Nr. 5988543) Applikator vom Drucker trennen Bild 1 Applikator vom Drucker trennen Drucker ausschalten. Schraube (2) lösen. Applikator (3) vom Drucker abziehen. Dabei wird der am Applikator angebrachte Steckverbinder vom Peripherie-... -
Seite 7: Verkleidung Demontieren
Vorbereitung Verkleidung demontieren Für eine Reihe von Wartungshandlungen ist es notwendig, die Verkleidungen der Wickelbaugruppe zu demontieren. 2.3.1 Abdeckungen demontieren Bild 2 Abdeckungen demontieren Schraube (5) lösen und Anschlag (4) abnehmen. An beiden Seiten je fünf Schrauben (1) lösen und Abdeckungen (2,3) demontieren. Die Montage erfolgt in umgekehrter Reihenfolge. -
Seite 8: Baugruppen Wechseln
Baugruppen wechseln Transportmodul wechseln 1 2 1 4 5 4 Bild 4 Transportmodul wechseln Verkleidung demontieren. Wickelteller (3) im Uhrzeigersinn in die im Bild gezeigte Position drehen. Schraube (2) lösen und Transportmodul (6) entnehmen. Die Schraube (2) ist gesichert und verbleibt im Wickelteller. ... -
Seite 9: Zentrierblenden Wechseln
Baugruppen wechseln Zentrierblenden wechseln Zentrierblende Getriebeseite Zentrierblende Wickelseite Bild 6 Zentrierblenden wechseln Verkleidung demontieren. Zwei Schrauben (1) inkl. Scheiben (2) lösen und Zentrierblende (3) abnehmen. Kabel (5) von der Leiterplatte (4) abziehen. Neue Zentrierblende (3) in umgekehrter Reihenfolge montieren. ... -
Seite 10: Antriebsplatte Berührschutz Wechseln
Baugruppen wechseln Antriebsplatte Berührschutz wechseln Bild 7 Antriebsplatte Berührschutz wechseln Verkleidung und Zentrierblende an der Getriebeseite demontieren. Zwei Schrauben (3) lösen. Zwei Ansatzschrauben (1a,1b) lösen und Antriebsplatte (4) abnehmen. Neue Antriebsplatte und ggf. neue Gleitscheiben (2) gemäß Bild montieren. ... -
Seite 11: Zahnriemen Wechseln
Baugruppen wechseln Zahnriemen wechseln Bild 9 Zahnriemen wechseln Verkleidung, Zentrierblende und Antriebsplatte Berührschutz an der Getriebeseite demontieren. Zahnriemen (1) von den Riemenrädern (2-6) abziehen. Neuen Zahnriemen auf die Riemenräder aufsetzen. Bild 10 Zahnriemen spannen Spannung des Zahnriemens überprüfen. An der markierten Stelle (1) des Zahnriemens zupfen und die Frequenz der entstehenden Schwingung mit einem Riemenspannungsmessgerät (Trummeter) messen. -
Seite 12: Kurvenscheibe Und Rasthebel Wechseln
Baugruppen wechseln Kurvenscheibe und Rasthebel wechseln Bild 11 Kurvenscheibe wechseln Verkleidung und Zentrierblenden demontieren. Zwei Schrauben (8) lösen und Platte (7) des Berührschutzes abnehmen. Zwei Schrauben (1) lösen und Wickelteller (4) mit Kurvenscheibe (3) und Transportmodul (6) aus dem Gehäuse ziehen. -
Seite 13: Leiterplatte Steuerung Wechseln
Baugruppen wechseln Leiterplatte Steuerung wechseln Bild 13 Leiterplatte Steuerung wechseln Vier Schrauben (1) lösen. Alle Kabel von den Steckverbindern der Leiterplatte Steuerung (2) abziehen. Leiterplatte aus dem Gehäuse ziehen. Neue Leiterplatte in umgekehrter Reihenfolgen montieren. Bild 14 Leiterplatte Steuerung - Steckverbinder Pos. -
Seite 14: Einstellungen
Einstellungen Zentrierblenden einstellen Hinweis! Zur Einstellung der Zentrierblenden muss der Applikator am Drucker betrieben werden. Prüfung System einschalten. 10-mm-Kalibrierstab (1 / Art.-Nr. 5988543) einlegen. Wickelteller durch Drücken der Einzelschritt-Taste drehen und Pendeln des Stabs beobachten. Wenn das Pendeln des Stabs zu stark erscheint, können die Zentrierblenden (7) einzeln justiert werden. Bild 15 Zentrierblenden einstellen Justage... -
Seite 15: Durchmessererkennung Kalibrieren
Einstellungen Durchmessererkennung kalibrieren Gerät einschalten. Menü starten. Einstellungen > Etikettieren > Geräte kalibrieren wählen. 10-mm-Kalibrierstab (Art.-Nr. 5988543) einlegen. Weiter drücken. Der Wickelteller wird unter Schließen und Öffnen der Spannbacken zehn Mal gedreht und dabei jeweils der Durchmesser des Stabs gemessen. -
Seite 16: Fehlerbehebung
Fehlerbehebung Hinweis! Die nachfolgende Tabelle beschreibt die Fehlerursachen für wiederholt oder permanent auftretende Fehlermeldungen. Fehlermeldung Fehlerbild/Ursachen Behebung Fehler Berührschutz öffnet oder schließt nicht korrekt. Berührschutz Ansatzschrauben justieren • Ansatzschrauben an Antriebsplatte zu fest Gleitscheiben wechseln • Gleitscheiben verschlissen ... -
Seite 17: Blockschaltbild
Blockschaltbild Servicetaster Peripherie 5555158 5907838 LP Sensor Zentrierung L Sensor Applikator verriegelt 5907839 5551423 5555159 Lüfter LP Sensoren Ref.+Durchm. 5551621 5555155 5555199 LP Steuerung 5555138 Motor Schutz 5555157 5555198 LP Sensor Zentrierung R LP Sensor Schutz 5551619 5555156 5907839 5551423 Motor Wickler 5988151 Motor Transport... -
Seite 18: Stichwortverzeichnis
Stichwortverzeichnis Abdeckungen........7 Ansatzschrauben ......10 Antriebsplatte........10 Blockschaltbild ........17 Durchmessererkennung kalibrieren..15 Fehlerbehebung .......16 Kurvenscheibe ........12 Leiterplatte Sensor Etiketten ....8 Leiterplatte Steuerung ......13 Rasthebel .........12 Servicetür ...........7 Sicherheitshinweise ......4 Transportmodul ........8 Werkzeuge .........6 Wichtige Informationen .......4 Zahnriemen ........11 Zentrierblenden einstellen ........14 wechseln ........9...
