6
Installation

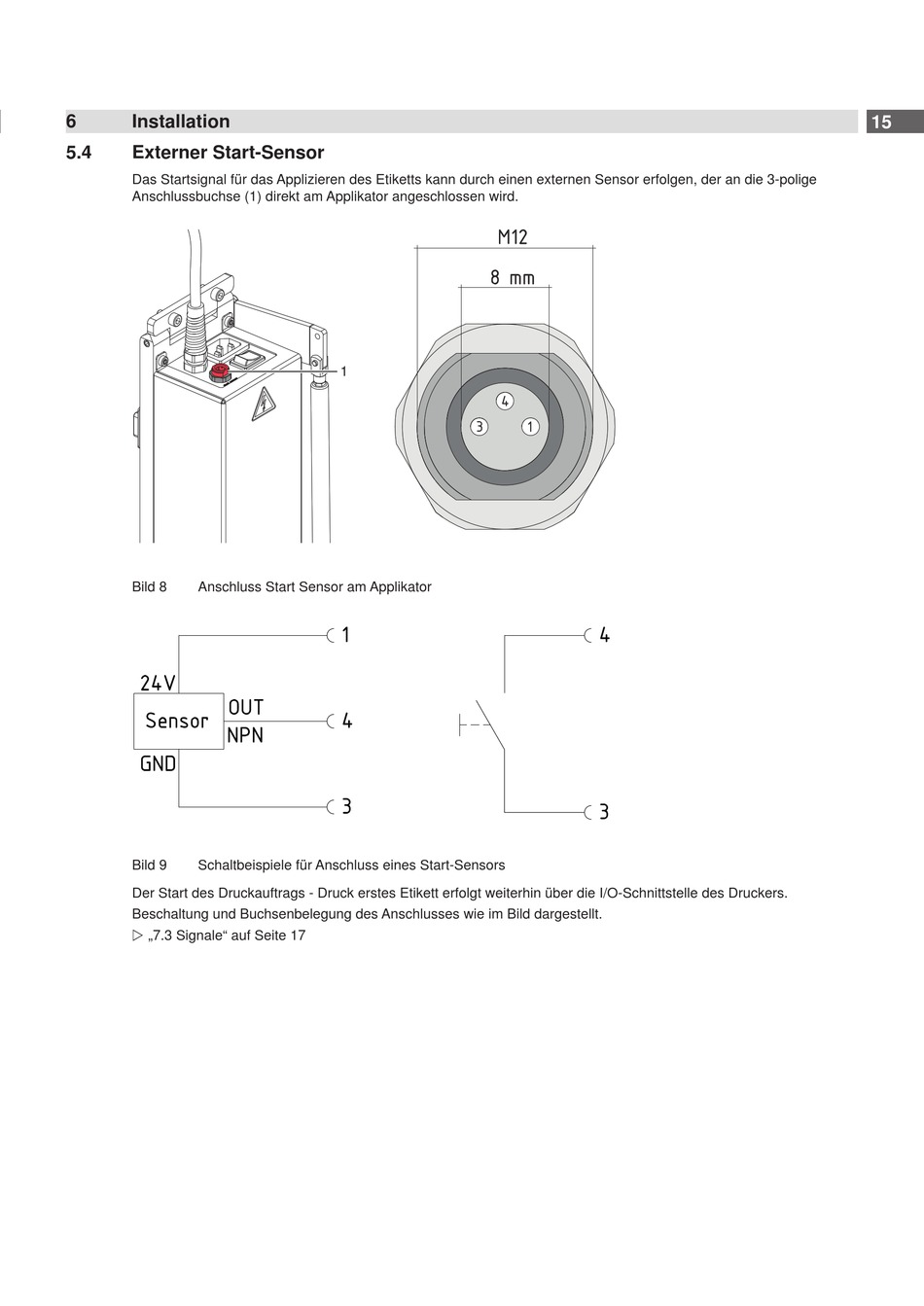

5.4
Externer Start-Sensor
Das Startsignal für das Applizieren des Etiketts kann durch einen externen Sensor erfolgen, der an die 3-polige
Anschlussbuchse (1) direkt am Applikator angeschlossen wird.
Bild 8
Anschluss Start Sensor am Applikator
Bild 9
Schaltbeispiele für Anschluss eines Start-Sensors
Der Start des Druckauftrags - Druck erstes Etikett erfolgt weiterhin über die I/O-Schnittstelle des Druckers.
Beschaltung und Buchsenbelegung des Anschlusses wie im Bild dargestellt.
„7.3 Signale" auf Seite 17
1
15
