Inhaltszusammenfassung für CAB 1000
- Seite 1 Bedienungsanleitung Applikator 1000...
- Seite 2 Warenzeichen von Apple Computer, Inc. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................4 Sicherheitskennzeichnung ........................5 Umwelt ..............................5 Produktbeschreibung ..........................6 Funktionsbeschreibung ..........................6 Wichtige Merkmale ........................... 6 Technische Daten ............................. 6 Geräteübersicht ............................7 Stempel ..............................9 2.5.1 Druckstempel............................ -
Seite 4: Einleitung
Beachtung der Bedienungsanleitung benutzt werden. • Das Gerät ist in Verbindung mit cab Druckern der Hermes+ Serie ausschließlich zum Etikettieren von geeigneten, vom Hersteller zugelassenen Materialien bestimmt. Eine andersartige oder darüber hinausgehende Benutzung ist nicht bestimmungsgemäß. Für aus missbräuchlicher Verwendung resultierende Schäden haftet der Hersteller/ Lieferant nicht;... -
Seite 5: Sicherheitskennzeichnung
Einleitung • Gerät nicht in explosionsgefährdeter Atmosphäre betreiben. • Gerät nicht in der Nähe von Hochspannungsleitungen betreiben. • Nur die in dieser Bedienungsanleitung beschriebenen Handlungen ausführen. Weiterführende Arbeiten dürfen nur von geschultem Personal oder Servicetechnikern durchgeführt werden. • Unsachgemäße Eingriffe an elektronischen Baugruppen und deren Software können Störungen verursachen. •... -
Seite 6: Produktbeschreibung

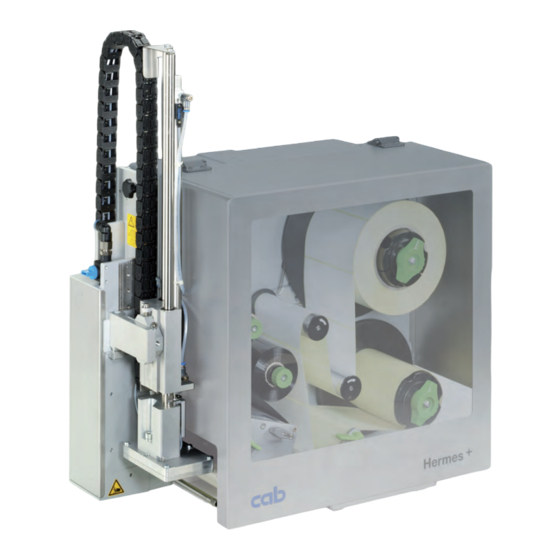

Produktbeschreibung Funktionsbeschreibung Der Applikator 1000 ist ein Zusatzmodul für die Etikettendrucker der Hermes+-Serie und dient der automatischen Übertragung von aktuell bedruckten Etiketten auf ein Produkt. Die Übertragung der Etiketten erfolgt über einen Stempel, der mit einem Pneumatikzylinder zwischen Grund- und Etikettierposition bewegt wird. -
Seite 7: Geräteübersicht
Produktbeschreibung Geräteübersicht 1 Stopper für Blasmodus Drosselventil Zylinder - Einfahrbewegung 3 Rändelschraube zur Befestigung des Applikators am Drucker 4 Stellschraube zur Ausrichtung des Winkels zwischen Applikator und Drucker 5 Druckluftanschluss 6 Absperrhahn Druckluft 7 Stellschraube Höhenausrichtung der Zylinderbaugruppe 8 Drosselventil Zylinder - Ausfahrbewegung 9 Stempel (anwenderspezifisch) - Seite 8 Produktbeschreibung 1 Stopper für Blasmodus Drosselventil Zylinder - Einfahrbewegung 8 Drosselventil Zylinder - Ausfahrbewegung 10 Blasrohr für die Stützluft 13 Sensor "obere Endlage" 14 Pneumatikzylinder 15 Schnittstelle zum Drucker 16 Aufschlagsensor 17 Ringe zum Reduzieren der Stützluft Bild 3 Übersicht Rückseite...
-
Seite 9: Stempel
Produktbeschreibung Stempel 2.5.1 Druckstempel Universaldruckstempel A1021 Universaldruckstempel A1321 Standardgrößen : 70x60, 90x90 Standardgrößen : 116x102, 116x152 Bild 4 Universaldruckstempel A1021 70x60 Bild 5 Universaldruckstempel A1321 116x152 Druckstempel (Typ A1021 oder Typ A1321) werden in mehreren Standardgrößen angeboten. Bei diesen Stempeln können die Saugbohrungen vor Ort angepasst an die Etikettengröße geöffnet werden. -
Seite 10: Installation
Installation Lieferumfang 1 Applikator mit Hubzylinder 2 Zylinderschraube (im Lieferumfang des Stempels) 3 Stempel (nach Bestellung) 4 Lochstift (nur bei Universaldruckstempeln im Lieferumfang) 5 Dokumentation Bild 8 Lieferumfang Hinweis! Originalverpackung für spätere Transporte aufbewahren. Achtung! Beschädigung des Geräts und der Druckmaterialien durch Feuchtigkeit und Nässe. ... -
Seite 11: Vorbereitung Für Den Einsatz Eines Stempels Typ A1321
Bei Lieferung ist die Zylinderbaugruppe in der untersten Stellung montiert. Diese Stellung ist für die meisten Stempeltypen geeignet. Bei der Montage großer Stempel (116x102 und 116x152) am Applikator 1000 ist für eine fehlerfreie Funktion das Adapterprofil mit dem im Lieferumfang des Stempels befindlichen, längeren Adapterprofil zu tauschen. -
Seite 12: Montage Des Applikators
Installation Montage des Applikators Achtung! Drucker vor Montage des Applikators vom Netz trennen ! Auf sicheren Stand des Druckers achten ! Druckluft erst nach Montage des Applikators an den Drucker anschließen ! 1. Applikator mit den Scharnierbuchsen (1) in die Scharnierachsen (2) am Drucker einhängen 2. -
Seite 13: Montage Des Stempels
Installation Montage des Stempels Bild 14 Montage des Stempels 1. Den auf dem Stempel (8) befindlichen Stift (6) in die vorgesehene Bohrung an der Unterseite der Stempelauf- nahme (7) schieben. 2. Stempel (8) mit der Zylinderschraube (1) an der Stempelaufnahme (7) arretieren. 3. -
Seite 14: Konfiguration
Konfiguration Der Betrieb des Applikators kann unter Beibehaltung des prinzipiellen Ablaufs durch Parametereinstellungen modifi- ziert werden. Die wichtigste Einstellung ist die Auswahl der Betriebsart, bei der zwischen "Stempeln", "Anrollen" und "Blasen" zu wählen ist. Außerdem besitzt der Applikator verschiedene Modi bezüglich der Reihenfolge des Druckens und des Aufbringens des Etiketts während eines Etikettierzyklus'. -
Seite 15: Konfigurationsparameter Des Applikators
Konfiguration Konfigurationsparameter des Applikators Die Konfigurationsparameter des Applikators befinden sich im Menü Einstellungen > Geräteeinst.. Parameter Bedeutung Default Etikettierer Konfigurationsparameter des Applikators > Betriebsart Stempeln Auswahl der Betriebsart Stempeln, Anrollen, Blasen > Modus Druck- Auswahl der Art des zyklischen Betriebs: Appliz. -
Seite 16: Justagen
Justagen Mechanische Justagen Mechanischen Justagen in zwei Schritten durchführen : Stempel direkt nach der Montage grob in alle Richtungen ausrichten, um Kollisionen beim Einschalten der Druckluft zu verhindern. Feinjustage zur Optimierung des Etikettierprozesses weitestgehend bei zugeschalteter Druckluft durchführen. 5.1.1 Verschiebung des Stempels ca 2 mm... -
Seite 17: Ausrichten Des Stempels Zur Spendekante
Justagen 5.1.2 Ausrichten des Stempels zur Spendekante Bild 17 Ausrichten des Stempels zur Spendekante 1. Rändelschraube (1) lösen. 2. Applikator gegen den Drucker drücken und mit der Stellschraube (2) den Winkel des Applikators zum Drucker korrigieren. 3. Applikator wieder mit der Rändelschraube (1) am Drucker befestigen. 4. -
Seite 18: Freilegen Der Bohrungen Im Blasrohr
Justagen 5.1.4 Freilegen der Bohrungen im Blasrohr Im Blasrohr (1) befinden sich in regelmäßigen Abständen von 15 mm Austrittsbohrungen für die Stützluft. Im Auslieferungszustand sind nur die beiden inneren Bohrungen offen. Die anderen Bohrungen sind durch Kunststoffringe (3) verschlossen. Um die Stützluft auf die Etikettenbreite anzupassen, können die Kunst- stoffringe (2) von zusätzlich benötigten Bohrungen entfernt werden. -
Seite 19: Pneumatische Justagen
Justagen Pneumatische Justagen 5.2.1 Einstellung der Hubgeschwindigkeit Bild 21 Drosselventile am Zylinder Die Justage der Hubgeschwindigkeit erfolgt über die Einstellung zweier Drosselventile (1, 3). Hubgeschwindigkeit nach Bedarf einstellen. Zum Beschleunigen der Abwärtsbewegung Drosselschraube (4) am unteren Ventil (3) entgegen dem Uhrzei- gersinn drehen. -
Seite 20: Einstellung Von Vakuum Und Stützluft
Justagen 5.2.2 Einstellung von Vakuum und Stützluft Bild 22 Drosselventile am Ventilblock Einstellung der Stützluft Über das Ventil (1) kann die Stützluft zum Anblasen des Etiketts an den Stempel variiert werden. Stützluft so einstellen, dass das Etikett möglichst verwirbelungsfrei an den Stempel geblasen wird. ... -
Seite 21: Betrieb
Betrieb Aktivierung des Spendemodus Hinweis! Für den Etikettierbetrieb in der Software den Spendemodus aktivieren. In der Direktprogrammierung erfolgt dies mit dem P-Kommando Programmieranleitung. Einstellung des Spendeoffsets Für die Optimierung der Etikettenübernahme vom Drucker existieren zwei getrennte Möglichkeiten zur Einstellung eines Spendeoffsets. -
Seite 22: Testbetrieb Ohne Druckauftrag
Betrieb Testbetrieb ohne Druckauftrag Bild 23 Testbetrieb über Entertaste Unter wechselweiser Nutzung der Taste feed (2) und der Entertaste (1) ist es möglich, den Etikettierbetrieb ohne Druckauftrag zu simulieren : Taste feed (2) drücken. Der Vorschub eines leeren Etiketts wird ausgelöst. Gleichzeitig wird das Vakuum am Stempel und die Stützluft zugeschaltet. -
Seite 23: Normalbetrieb
Betrieb Normalbetrieb Vor Aufnahme des Etikettierbetriebs prüfen, dass sämtliche Anschlüsse hergestellt sind. Transferfolie und Etiketten einlegen. Bedienungsanleitung des Druckers Absperrventil für die Druckluft öffnen. Achtung! Vor dem Einschalten des Druckers darauf achten, dass der Stempel nicht von einem Etikett abgedeckt ist. -
Seite 24: Fehlermeldungen
Fehlermeldungen Fehlermeldungen des Druckers Informationen zu Ursachen und zur Behandlung druckerspezifischer Fehler (Papier zu Ende, Folie zu Ende u.ä.) sind in der Bedienungsanleitung des Druckers zu finden. Fehlerbehandlung : Fehlerfolgen beseitigen Taste feed drücken, um Papierlauf neu zu synchronisieren. Gespendete Leeretiketten von Hand abnehmen. ... -
Seite 25: Zulassungen
Erwin Fascher Bevollmächtigter für die technischen Unterlagen : Am Unterwege 18/20 99610 Sömmerda Für den Hersteller zeichnet : Sömmerda, 25.01.2010 cab Produkttechnik Sömmerda Gesellschaft für Computer- und Automationsbausteine mbH Erwin Fascher 99610 Sömmerda Geschäftsführer Die Inbetriebnahme ist solange untersagt, bis festgestellt wurde, dass die Maschine, in die die Maschine eingebaut werden soll, den Bestimmungen der Maschinenrichtlinie entspricht. -
Seite 26: Eg-Konformitätserklärung
Angewandte EG-Richtlinien und Normen Richtlinie 2004/108/EG über die elektromagnetische • EN 55022:2006 Verträglichkeit • EN 55024:1998+A1:2001+A2:2003 • EN 61000-3-2:2006 • EN 61000-3-3:2008 Für den Hersteller zeichnet : Sömmerda, 25.01.2010 cab Produkttechnik Sömmerda Gesellschaft für Computer- und Automationsbausteine mbH Erwin Fascher 99610 Sömmerda Geschäftsführer... -
Seite 27: Index
Index Absperrventil........12 Normalbetrieb ........23 Anrollen ..........6 Anrollstempel ........9 Parameter .........15 Anschlag ...........18 Pneumatische Justagen ....19 Applizieren / Drucken .......14 Arbeitsdruck........6 Sicherheit..........4 Sicherheitskennzeichnung....5 Bestimmungsgemäß......4 Software ...........21 Betrieb ..........23 Spendemodus ........21 Blasen...........6, 13 Spendeoffset ........21 Blasrohr ........17, 18 Stellschraube ......16, 17 Blasstempel ........9 Stempel ..........9 Stempeln ..........6 Daten ..........6...
