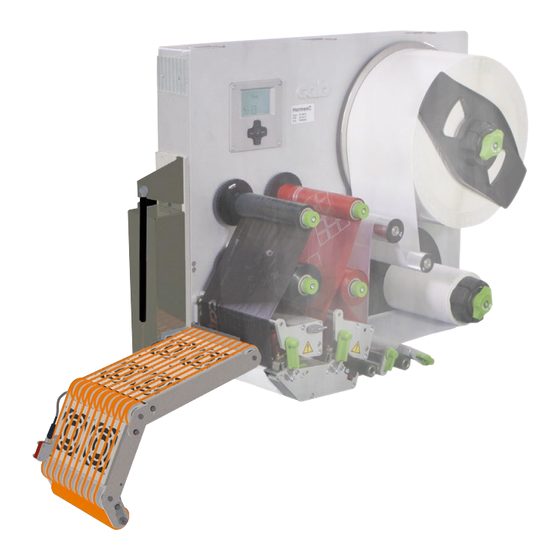

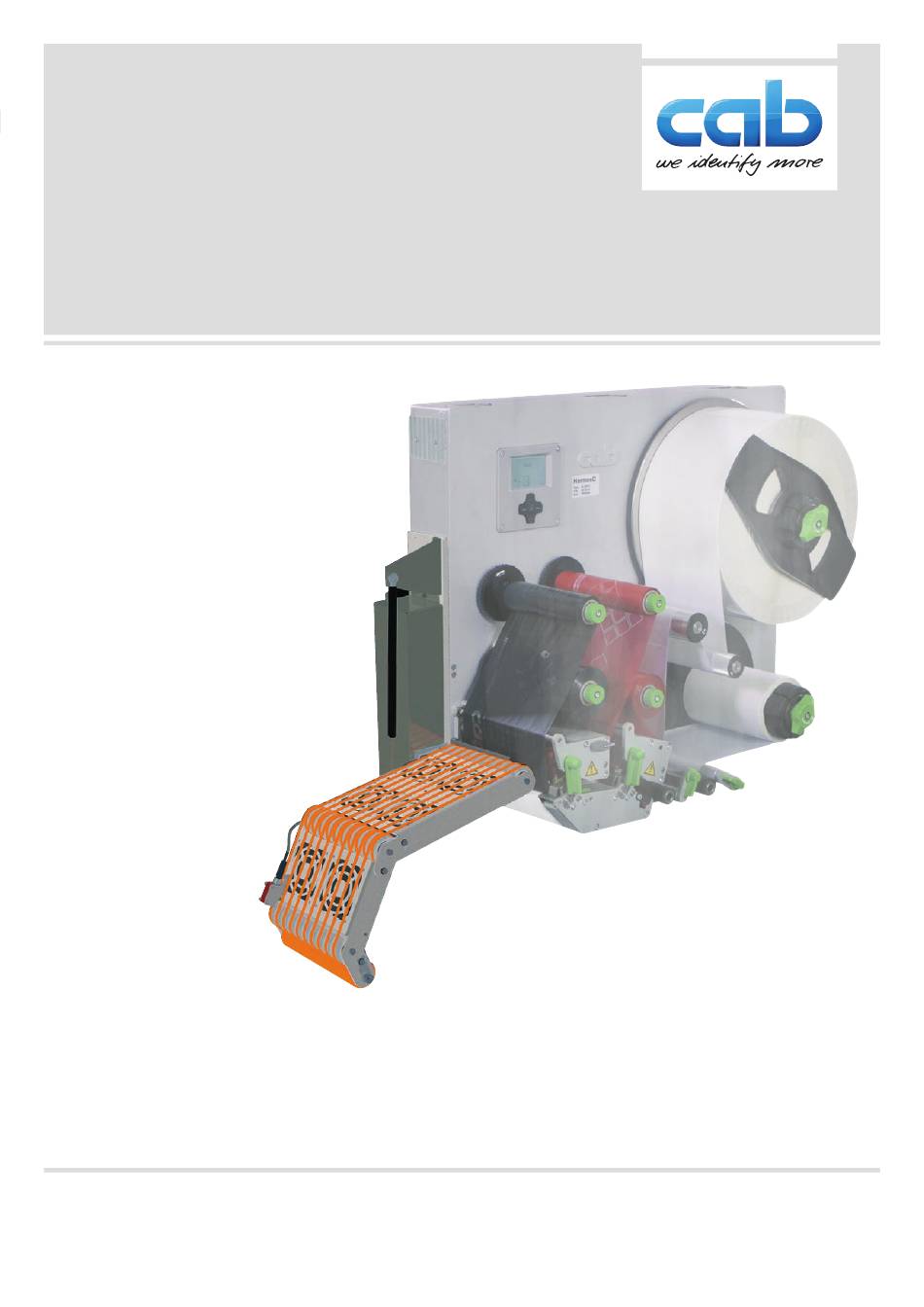

- Seite 1 Serviceanleitung Saugband-Applikator 5426 C Made in Germany...
- Seite 2 Ausgabe: 09/2022 - Art.-Nr. 9003096 Urheberrecht Diese Dokumentation sowie Übersetzungen hiervon sind Eigentum der cab Produkttechnik GmbH & Co KG. Das Reproduzieren, Verarbeiten, Vervielfältigen oder Verbreiten im Ganzen oder in Teilen zu anderen Zwecken als der Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab.
- Seite 3 Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................4 Sicherheitskennzeichnung ........................5 Umwelt ..............................5 Produktbeschreibung ..........................6 Wichtige Merkmale ........................... 6 Technische Daten ............................. 6 Geräteübersicht ............................7 Lieferumfang ............................8 Betrieb ..............................9 Normalbetrieb ............................
- Seite 4 Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben durch gefährliche elektrische Spannung aufmerksam. Gefahr! Macht auf eine Gefährdung mit hohem Risikograd aufmerksam, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.
- Seite 5 Einleitung • Gerät nur in trockener Umgebung betreiben und keiner Nässe (Spritzwasser, Nebel, etc.) aussetzen. • Gerät nicht in explosionsgefährdeter Atmosphäre betreiben. • Gerät nicht in der Nähe von Hochspannungsleitungen betreiben. • Nur die in dieser Bedienungsanleitung beschriebenen Handlungen ausführen. Weiterführende Arbeiten dürfen nur von geschultem Personal oder Servicetechnikern durchgeführt werden.
- Seite 6 Produktbeschreibung Wichtige Merkmale • Zur Einbindung in einen übergeordneten Prozess kann der Applikator über die I/O-Schnittstelle des Druckers gesteuert werden. Technische Daten Saugband-Applikator Technische Daten 5426C Etikettierung auf den Zylinder und übereck Spenderichtung Links Etikettenbreite 46-174 Etikettenhöhe 80-356 Produkt während der Etikettierung in Bewegung ...
- Seite 7 Produktbeschreibung Geräteübersicht 1 Versorgungskabel (Strom) zum Drucker 2 3-polige Anschlussbuchse für Sensor Start 3 Netzschalter Applikator 4 SUB-D 9 Stecker Verbindung zum Drucker 5 Leiterplatte Applikatorsteuerung 6 Motor Riemenantrieb 7 Saugbandeinheit mit Riemen und Ventilatoren 8 Sensor 9 Netzteil mit Abdeckung 10 Zahnriemen und Antriebswelle Riemen 11 Rastbolzen 12 Andruckrolle...
- Seite 8 Produktbeschreibung Lieferumfang Bild 3 Lieferumfang - Applikator montiert (1) - Schrauben zur Befestigung am Drucker (2) - Kabelführungschellen, selbstklebend 4x (3) - Dokumentation Hinweis! Originalverpackung für spätere Transporte aufbewahren. Achtung! Beschädigung des Geräts und der Druckmaterialien durch Feuchtigkeit und Nässe. Etikettendrucker mit Applikator nur an trockenen und vor Spritzwasser geschützten Orten aufstellen.
- Seite 9 Betrieb Normalbetrieb Vor Aufnahme des Etikettierbetriebs prüfen, dass sämtliche Anschlüsse hergestellt sind. Transferfolie und Etiketten einlegen. Bedienungsanleitung des Druckers Drucker einschalten. Taste feed am Drucker betätigen. Dadurch wird ein Synchronisationslauf des Etikettentransports ausgelöst. Die gespendeten Etiketten sind per Hand abzunehmen.
- Seite 10 Betrieb Spannungsversorgung der Geräte Bild 5 Netzanschluss Applikator und Drucker Achtung! Bei gesteckten Anschlusskabeln liegt die volle Netzspannung am Netzeingangsmodul des Druckers an. Der Schalter am Applikator schaltet ausschließlich die Stromversorgung des Applikators. 1. Netzanschlusskabel (2) aus dem Lieferumfang des Druckers in das Netzeingangsmodul des Applikators stecken. 2. Anschlussstecker (4) des Versorgungskabels (3) aus dem Applikator in das Netzeingangsmodul des Druckers stecken.
- Seite 11 Betrieb Ab- und Anschwenken des Applikators Bild 6 Schwenken des Applikators Achtung! Quetschgefahr durch Eigengewicht des Applikators! Beim Lösen der Rastung auf Sicherung des Applikators gegen unbeabsichtigtes Schwenken achten. 1. Zum Abschwenken des Applikators (1) zur Reinigung oder Einlegen des Materials sind die Rastbolzen (4) auf beiden Seiten der Steuereinheit zu ziehen.
- Seite 12 Fehlermeldungen Fehlermeldungen des Druckers Informationen zu Ursachen und zur Behandlung druckerspezifischer Fehler (Papier zu Ende, Folie zu Ende u.ä.) sind in der Bedienungsanleitung des Druckers zu finden. Fehlerbehandlung: Fehlerfolgen beseitigen Taste feed drücken, um Papierlauf neu zu synchronisieren. Gespendete Leeretiketten von Hand abnehmen. ...
- Seite 13 Einstellungen nach diesen Werten garantieren bei gleicher Konfiguration einen reibungslosen Betrieb. Hinweis! Bei Kundeninbetriebnahmen wird der Applikator in der kundenspezifischen Konfiguration eingestellt. Hier können die Werte gegenüber der Standardeinstellung abweichen. Dann gelten die Werte, die im Inbetriebnahmeprotokoll eingetragen sind. Die Standardwerte für die Werkseinstellung lauten: Anschluss an einen cab Hermes+ Drucker, stehend Verwendetes Material für Werkseinstellung: cab Artikel Nr.: 5556472 54x35,5 Werkzeug • Kreuzschlitz- für Einstellung des Sensors...
- Seite 14 Installation Montage des Applikators am Drucker Bild 7 Montage Achtung! Erstmalige Inbetriebnahme, Justagen sowie der Austausch von Komponenten dürfen nur von qualifizierten Fachpersonal (Service) vorgenommen werden. Serviceanleitung Applikator Achtung! Auf sicheren Stand des Druckers achten! Zur Reinigung des Applikators und des Druckers kann es notwendig werden den Applikator abzunehmen. Dabei dürfen keine Veränderungen an Justageelementen des Applikators vorgenommen werden. Nur so kann der Appli- kator nach erneuter Montage sofort wieder in Betrieb genommen werden.
- Seite 15 Installation Externer Start-Sensor Das Startsignal für das Applizieren des Etiketts kann durch einen externen Sensor erfolgen, der an die 3-polige Anschlussbuchse (1) direkt am Applikator angeschlossen wird. Bild 8 Anschluss Start Sensor am Applikator Bild 9 Schaltbeispiele für Anschluss eines Start-Sensors Der Start des Druckauftrags - Druck erstes Etikett erfolgt weiterhin über die I/O-Schnittstelle des Druckers.
- Seite 16 Justagen Hinweis! Die Ausrichtung des Applikators zum Drucker ist werkseitig eingestellt und darf nicht verändert werden um einen sicheren Etikettentransport zu gewährleisten. Nur der Winkel zum Drucker und der Andruck der Andruckrolle ist einzustellen. Etikettierungsabstand zum Drucker max 20° Bild 10 Winkeleinstellung Warnung! Vorsicht beim Lösen der Schrauben (1)! Gerät klappt durch Eigengewicht nach unten. Schrauben (1) zur Einstellung des Winkels und somit der Tiefe des Applikators zum Drucker lösen. ...
- Seite 17 Justagen Einstellung in der Konfiguration des Druckers Etikettentransport/ Reflexsensor Bild 11 Warteposition des Etiketts In der Konfiguration muss die Betriebsart "Blasen" eingestellt sein, um auf den folgenden Parameter "Blaszeit" zugreifen zu können. Nachdem der Reflexsensor (2) das Etikett (1) erfasst hat, läuft der Antrieb noch eine bestimmte Zeit nach, um das Etikett (1) bis zur Andruckrolle zu befördern.
- Seite 18 Konfiguration am Drucker Schnellmodus zur Einstellung der Verzögerungszeiten Am Applikator kann die Transportgeschwindigkeit des Etiketts in vier Stufen eingestellt werden. Dies erfolgt über den Parameter Verz. Stützl. aus. Neben dem Standardzugang zur Konfiguration existiert ein Schnellmodus, mit dem ausschließlich die Verzögerungs- zeiten eingestellt werden können. Hinweis! Die Einstellungen im Schnellmodus sind während der Bearbeitung eines Druckauftrags möglich und wirken sich unmittelbar auf den Druckauftrag aus.
- Seite 19 Konfiguration am Drucker Einstellung des Spendeoffsets Für die Optimierung der Etikettenübernahme vom Drucker existieren zwei getrennte Möglichkeiten zur Einstellung eines Spendeoffsets. Achtung! Zuerst Spendeoffset in der Konfiguration optimieren. Anschließend Spendeoffset in der Software anpassen. Diese Vorgehensweise ist besonders wichtig für einen problemlosen Start nach dem Einlegen von Material und bei der Fehlerbehandlung. Spendeoffset in der Druckerkonfiguration Basiseinstellung des Spendeoffsets im Drucker prüfen. Dazu Etikettierzyklen durch wechselweises Drücken der auslösen ...
- Seite 20 Testbetrieb Testbetrieb ohne Druckauftrag Warnung! Beim Betrieb des Applikators sind bewegliche Teile zugänglich. Dies gilt insbesondere für den Bereich, in dem Riemen laufen und der Lüfter. Während des Betriebs nicht in diesen Bereich greifen und Haare, lose Kleidung und Schmuckstücke aus diesem Bereich fern halten. Bild 12 Testbetrieb über Entertaste Hinweis! Methode bei der Inbetriebnahme zur Ermittlung des geeigneten Spendeoffsets in der Druckerkonfigu- ration nutzen.
- Seite 21 Wechsel von Bauteilen Wechsel der Andruckrolle Bild 13 Andruckrolle wechseln 1. Schrauben (1) lösen. 2. Andruckrolle (2) mit Hülsen (3) und der Achse (4) aus dem Rahmen (5) entnehmen. 3. Achse (4) herausziehen. 4. Hülsen (3) aus der Andruckrolle (2) entfernen und in die neue Rolle stecken. 5.
- Seite 22 Blockschaltbild EEPROM SUB-D 9 Anschluss zum Applikatorsteuerung Drucker 56/59 Sensor Etikettenerkennung 23/24 Motor Riemenantrieb CON 7 Lüfter Lüfterverteiler Lüfter Lüfter Lüfter Lüfter Lüfter CON 8 Bild 14 Blockschaltbild...
- Seite 23 Index Träger ..........22 Ab- und Anschwenken ...... 11 Anbau des Applikators ......14 Umwelt ..........5 Andruckrolle........21 Verzögerungszeit ......18 Bestimmungsgemäßer Gebrauch..4 Verzögerungszeiten ......18 Blockschaltbild ........25 Wichtige Informationen .......4 Daten Technische ........6 Druckauftrag ........20 Drucker Konfiguration .......18 Fehler ..........12 Fehlerbehandlung......12 Gefahr..........5 Geräteübersicht ........7 Geschwindigkeit .......18 Konfiguration ........18 Drucker ........18...
