Installation
14
Montage des Applikators am Drucker
5.3
7
Bild 7

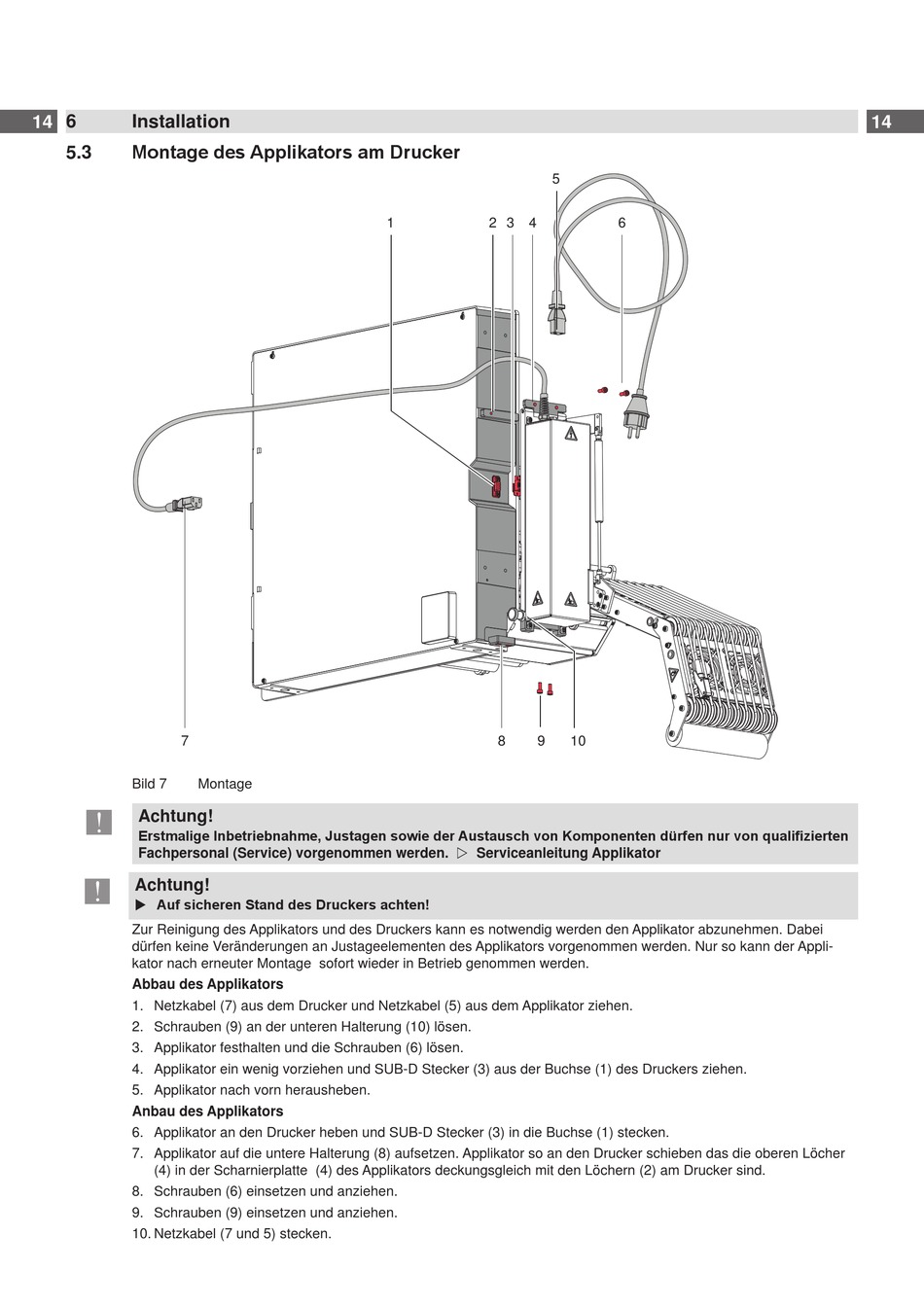

Montage
!
Achtung!
Erstmalige Inbetriebnahme, Justagen sowie der Austausch von Komponenten dürfen nur von qualifizierten
Fachpersonal (Service) vorgenommen werden. Serviceanleitung Applikator
!
Achtung!
Auf sicheren Stand des Druckers achten!
Zur Reinigung des Applikators und des Druckers kann es notwendig werden den Applikator abzunehmen. Dabei
dürfen keine Veränderungen an Justageelementen des Applikators vorgenommen werden. Nur so kann der Appli-
kator nach erneuter Montage sofort wieder in Betrieb genommen werden.
Abbau des Applikators
1. Netzkabel (7) aus dem Drucker und Netzkabel (5) aus dem Applikator ziehen.
2. Schrauben (9) an der unteren Halterung (10) lösen.
3. Applikator festhalten und die Schrauben (6) lösen.
4. Applikator ein wenig vorziehen und SUB-D Stecker (3) aus der Buchse (1) des Druckers ziehen.
5. Applikator nach vorn herausheben.
Anbau des Applikators
6. Applikator an den Drucker heben und SUB-D Stecker (3) in die Buchse (1) stecken.
7. Applikator auf die untere Halterung (8) aufsetzen. Applikator so an den Drucker schieben das die oberen Löcher
(4) in der Scharnierplatte (4) des Applikators deckungsgleich mit den Löchern (2) am Drucker sind.
8. Schrauben (6) einsetzen und anziehen.
9. Schrauben (9) einsetzen und anziehen.
10. Netzkabel (7 und 5) stecken.
