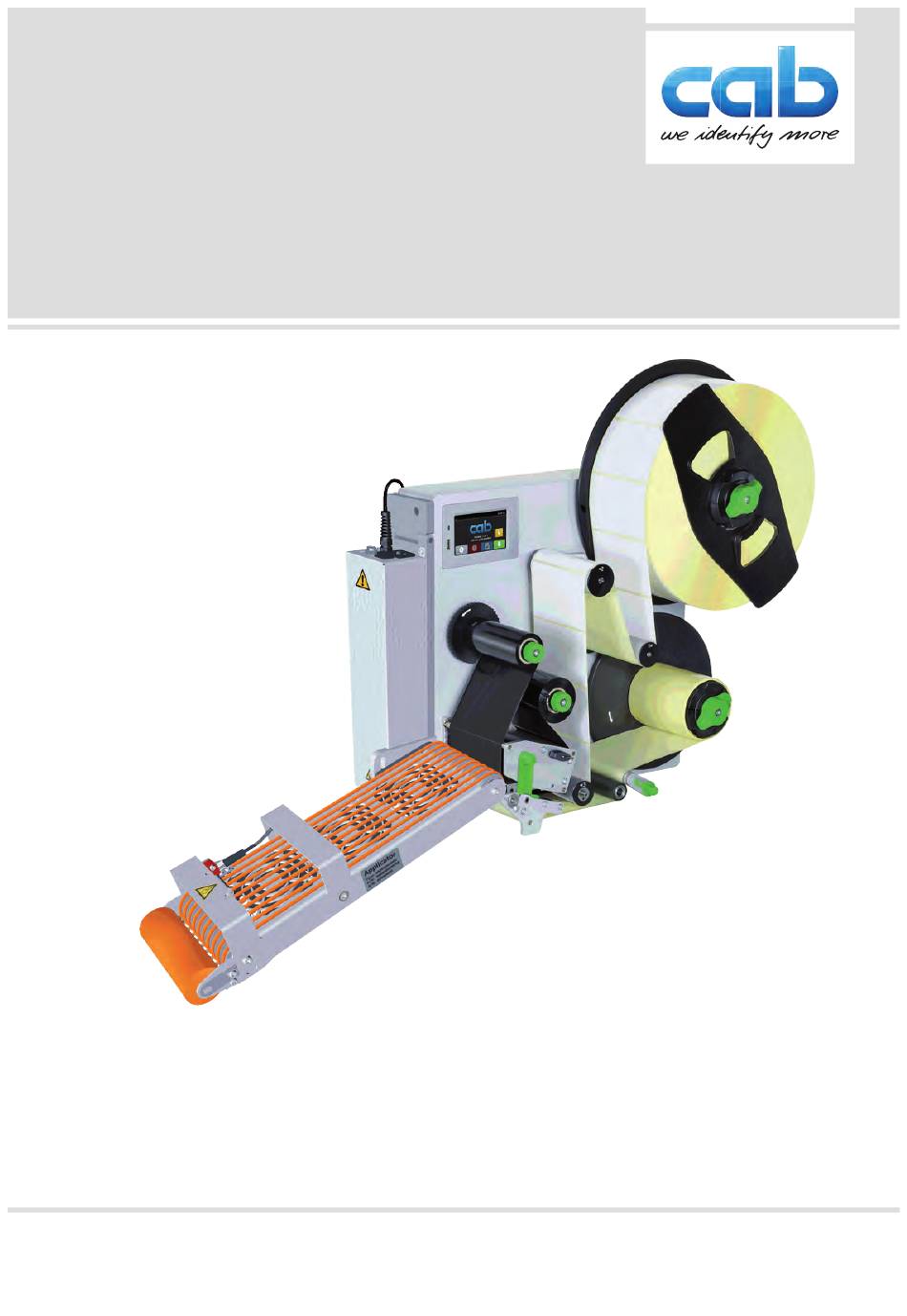

- Seite 1 Montageanleitung Saugband-Applikator 5314 / 5316 Made in Germany...
- Seite 2 Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
- Seite 3 Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................4 Sicherheitskennzeichnung ........................5 Umwelt ..............................5 Produktbeschreibung ..........................6 Wichtige Merkmale ........................... 6 Technische Daten ............................. 6 Geräteübersicht ............................7 Lieferumfang ............................8 Montage ..............................9 Montage des Applikators am Drucker ......................
- Seite 4 Das Gerät darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbe- wusst unter Beachtung der Anleitung benutzt werden. Das Gerät ist für den Betrieb mit cab Druckern der HERMES Q und Hermes + Serie bestimmt. Eine andersartige •...
- Seite 5 Einleitung greifen und Haare, lose Kleidung und Schmuckstücke aus diesem Bereich fernhalten. • Gerät nur in trockener Umgebung betreiben und keiner Nässe (Spritzwasser, Nebel, etc.) aussetzen. • Gerät nicht in explosionsgefährdeter Atmosphäre betreiben. • Gerät nicht in der Nähe von Hochspannungsleitungen betreiben. •...
- Seite 6 Zur Einbindung in einen übergeordneten Prozess kann der Applikator über die I/O-Schnittstelle des Druckers gesteuert werden. Achtung! Transportriemen und -walzen nicht von Hand oder durch sonstige Fremdeinwirkung bewegen. Gefahr der Zerstörung der elektronischen Steuerung. Technische Daten Saugbandapplikator 5314-3 5316-3 Etikettierung auf die Fläche Spenderichtung links und rechts HERMES Q4 / Hermes + 4...
- Seite 7 2 3-polige Anschlussbuchse für Sensor Start 11 Rastbolzen 3 Versorgungskabel (Strom) zum Drucker 12 Montageplatte 4 SUB-D 9 Stecker Verbindung zum Drucker 13 Schraube Rollentausch (Andruckrolle) 5 Netzeingangsmodul 6 Andruckrolle 7 Sensor 8 Ventilatoren 5314: 3x / 5316: 6x 9 Schraube zur Ausrichtung zum Drucker...
- Seite 8 Produktbeschreibung Lieferumfang Bild 3 Lieferumfang - Applikator montiert (1) - Grundplatte zur Montage am Drucker (2)) - Kabelführungschellen, selbstklebend 4x (3) - Schrauben zur Befestigung am Drucker (4) - Dokumentation Hinweis! Originalverpackung für spätere Transporte aufbewahren. Achtung! Beschädigung des Geräts und der Druckmaterialien durch Feuchtigkeit und Nässe. ...
- Seite 9 Montage Montage des Applikators am Drucker Bild 4 Montage 1 Rastbolzen (3) herausziehen und Montageplatte (2) in die Öffnung (1) am Applikator einführen. 2 Rastbolzen (3) in den Löchern (4) einrasten lassen. 3 Wenn der Drucker nicht so montiert ist, dass der Unterboden zugänglich ist, Drucker auf die Rückseite legen - Druckeinheit und Materialführung nach oben.
- Seite 10 Montage Spannungsversorgung der Geräte Bild 5 Netzanschluss Applikator und Drucker Achtung! Bei gesteckten Anschlusskabeln liegt die volle Netzspannung am Netzeingangsmodul des Druckers an. Der Schalter am Applikator schaltet ausschließlich die Stromversorgung des Applikators. 1. Netzanschlusskabel (2) aus dem Lieferumfang des Druckers in das Netzeingangsmodul des Applikators stecken. 2.
- Seite 11 Betrieb Normalbetrieb Vor Aufnahme des Etikettierbetriebs prüfen, dass sämtliche Anschlüsse hergestellt sind. Transferfolie und Etiketten einlegen. Bedienungsanleitung des Druckers Drucker einschalten. bzw. feed betätigen. Dadurch wird ein Synchronisationslauf des Etikettentransports ausgelöst. Die gespendeten Etiketten sind per Hand vom Stempel abzunehmen.
- Seite 12 Betrieb Ab- und Anschwenken des Applikators Bild 8 Schwenken des Applikators Achtung! Quetschgefahr durch Eigengewicht des Applikators! Beim Lösen der Rastung auf Sicherung des Applikators gegen unbeabsichtigtes Schwenken achten. 1. Zum Abschwenken des Applikators (5) zur Reinigung oder Einlegen des Materials sind die Rastbolzen (3) auf beiden Seiten der Steuereinheit zu ziehen.
- Seite 13 Einstellungen Hinweis! Die Ausrichtung des Applikators zum Drucker ist werkseitig eingestellt und darf nicht verändert werden um einen sicheren Etikettentransport zu gewährleisten. Nur der Winkel zum Drucker ist einzustellen. Einstellung des Winkels zum Drucker max 30° Bild 9 Winkel zum Drucker Warnung! Vorsicht beim Lösen der Schraube (1)! Gerät klappt durch Eigengewicht nach unten.
- Seite 14 Einstellungen Warteposition des Etiketts Etikettentransport/Reflexsensor Bild 10 Einstellungen > Etikettieren > Übergabemodus muss die Betriebsart "Blasen" eingestellt sein um Im Setup: auf den folgenden Parameter "Blaszeit" zugreifen zu können. Nach dem Erreichen des Reflexsensors (1) und dessen Auslösepunkt (3) läuft der Antrieb noch eine bestimmte Zeit nach um das Etikett (2) bis zur Andruckrolle zu befördern.
- Seite 15 Fehlermeldungen Fehlermeldungen des Druckers Informationen zu Ursachen und zur Behandlung druckerspezifischer Fehler (Papier zu Ende, Folie zu Ende u.ä.) sind in der Dokumentation des Druckers zu finden. Fehlerbehandlung: Fehlerursachen und deren Folgen, wie nicht applizierte Etiketten beseitigen bzw.
- Seite 16 Anhang I, Artikel 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.3.2, 1.5.2, 1.5.8, 1.6.3, 1.7 Bei einer nicht mit uns abgestimmten Änderung der „unvollständigen Maschine“ oder des Verwendungszwecks verliert diese Erklärung ihre Gültigkeit. Gerät: Saugband-Applikator Typ: 5314 / 5316 Angewandte EU-Richtlinien Angewandte Normen Richtlinie 2006/42/EG über Maschinen • EN ISO 12100:2010 •...
- Seite 17 EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts oder des Verwen- dungszwecks verliert diese Erklärung ihre Gültigkeit. Gerät: Saugband-Applikator Typ: 5314 / 5316 Angewandte EU-Richtlinien Angewandte Normen Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit • EN 55032:2012 •...
