Betrieb
3.4
Ab- und Anschwenken des Applikators
1
2
3

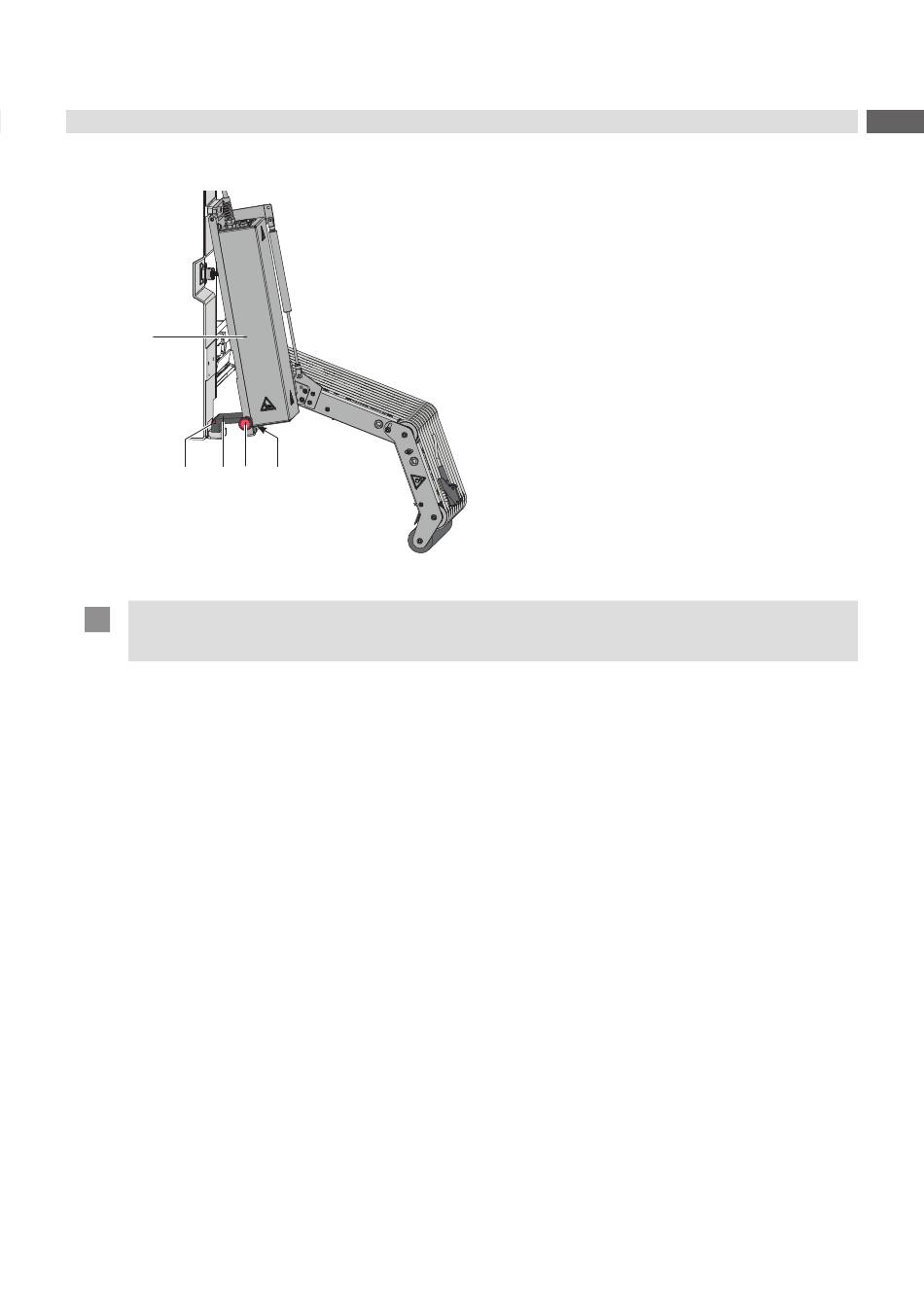

Bild 6
Schwenken des Applikators
!
Achtung!
Quetschgefahr durch Eigengewicht des Applikators!
Beim Lösen der Rastung auf Sicherung des Applikators gegen unbeabsichtigtes Schwenken achten.
1. Zum Abschwenken des Applikators (1) zur Reinigung oder Einlegen des Materials sind die Rastbolzen (4) auf
beiden Seiten der Steuereinheit zu ziehen.
2. Applikator (1) mit gezogenen Rastbolzen (4) abschwenken bis die Rastbolzen (4) in die vorderen Löcher (5) in
der Montageplatte (3) einrasten.
3. Zum Anschwenken des Applikators an den Drucker die Rastbolzen (4) ziehen und den Applikator zum Drucker
schwenken bis die Rastbolzen (4) in die hinteren Löcher (2) in der Montageplatte (3) einrasten.
4
5
11
