Elektroinstallation Inneneinheit
6.1.1 Verdrahtung des Wärmepumpenreglers
1.
Die 4 Schrauben des Reglerdeckels ent-
fernen und Deckel abnehmen. (Beachte:
Erdungskabel Gehäuse abnehmen)
2.
Speicherfühler, Außensensor, Ladepumpen-
kabel, Stromver sorgung und Kommunikations-
kabel zur außen stehenden Wärmepumpe
PUHZ-W durch die vorgesehene Öffnung im
Anbausatz ziehen und am Regler anklemmen.
40
Siehe Verdrahtungsplan
Das Gehäuse des Wärmepumpenreglers ist nicht
abgedichtet gegen Spritzwasser. Deshalb darauf
achten, das kein Spritzwasser den Wärmepumpen-
regler schädigen kann.

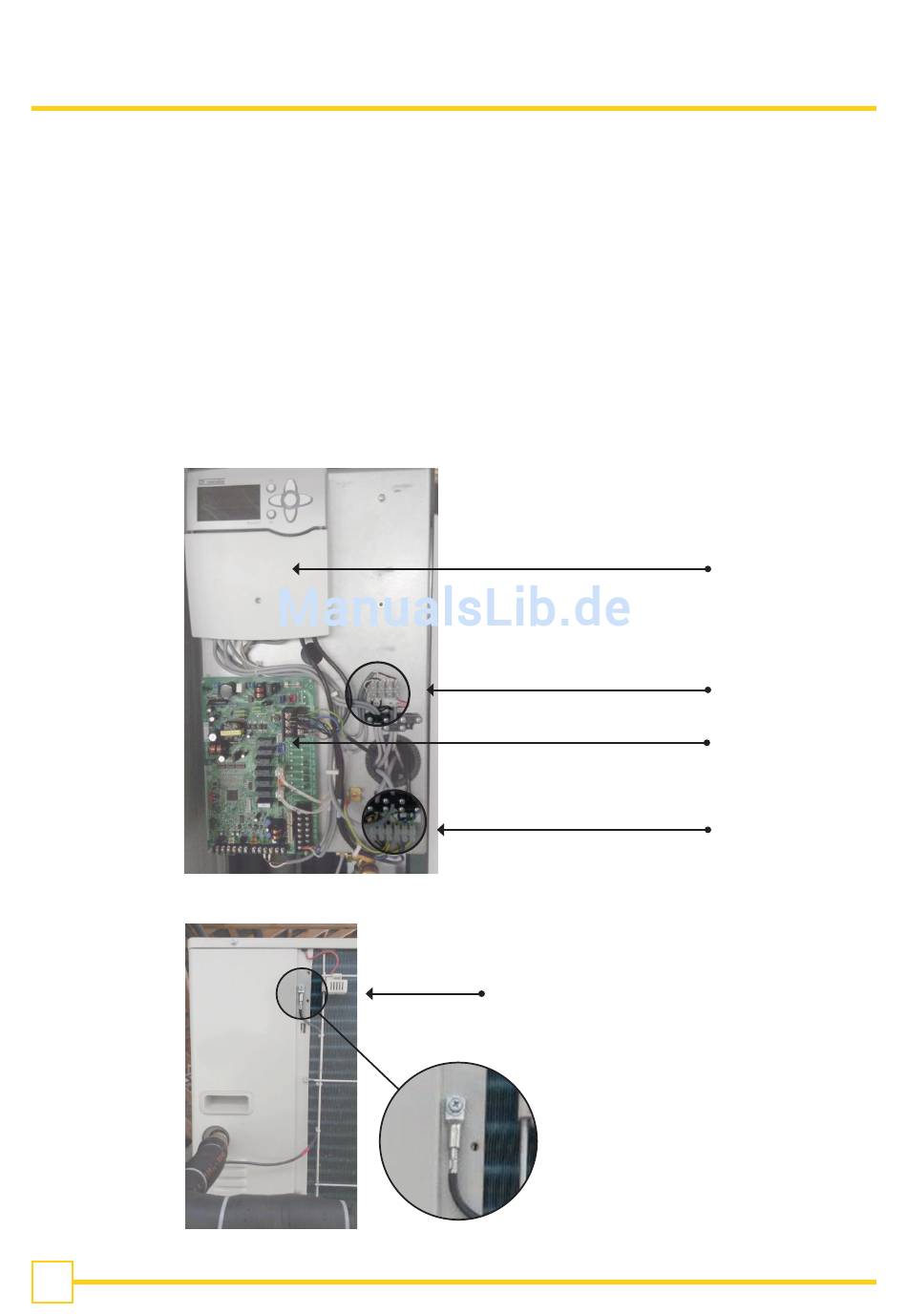

AF: Außenfühler Rückseite
Interfaceplatine PAC-IF010
zur Ansteuerung der Wärmepumpe
Spannungsversorgung 230 V
Außensensor der
RemaCal an der Rückseite
der Wärmepumpe
HybridPlus 390-5
RemaCal
der Wärmepumpe
7613250 - 1 (2-2014)
