4.10.2 Anschluss Wärmepumpen-Verrohrung
Die Wärmepumpe beinhaltet einen Plattenwärme-
tauscher mit Vor - und Rücklauf Anschluss an der
Rückseite des Gerätes.
Die Wärmepumpe kann mittels 22 mm CU Rohr +
Isolierung, mit UV Schutz, mit Pickschutz, geeignet
bis 15 m, einfache Länge, je nach Anzahl der Bögen,
angeschlossen werden.
Es ist darauf zu achten, dass ein Volumenstrom von
18 l/min gewährleistet wird.
> 30 m Rohrleitungslänge ist der Durchmesser
bei Glattrohren auf 28 mm zu erhöhen.
Längen über 50 m sollten nicht verlegt werden.

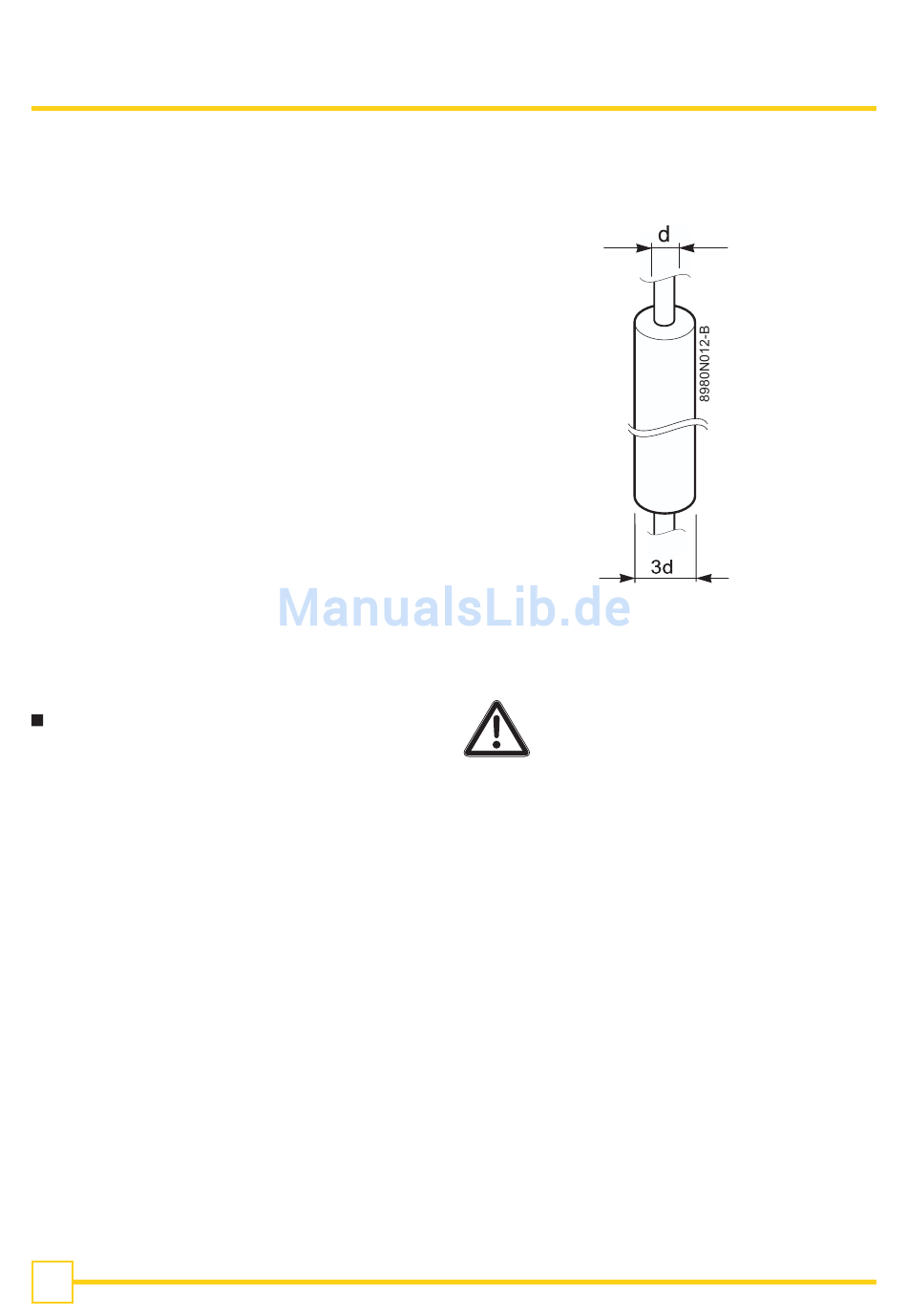

Isolierung der Verrohrung
Isolierung mit folgenden Eigenschaften verwenden:
-
von + 80 bis - 30 °C
-
UV- und Wetterbeständigkeit
-
Isolierung vorzugsweise dicht und ohne
Materialunterbrechungen
-
Gleiche Dicke wie Rohrdurchmesser und
Koeffizient K von 0,04 W/mK
Bei Dach- und Wanddurchführung ist eine Dämmre-
duzierung um 50 % zulässig.
30
Um die Isolierung gegen mechanische
Beschädigungen im Außenbereich z. B.
Anpicken durch Vögel und UV-Belastungen
zu schützen, ist im Außenbereich eine
zusätzliche Ummantelung der Isolierung
aus Blech oder aus witterungsbeständiger,
picksicherer Außenfolie vorzusehen.
HybridPlus 390-5
7613250 - 1 (2-2014)
