REMEHA GAHP-A Bedienungs- Und Wartungsanleitungen

Luft-absorptionswärmepumpe
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

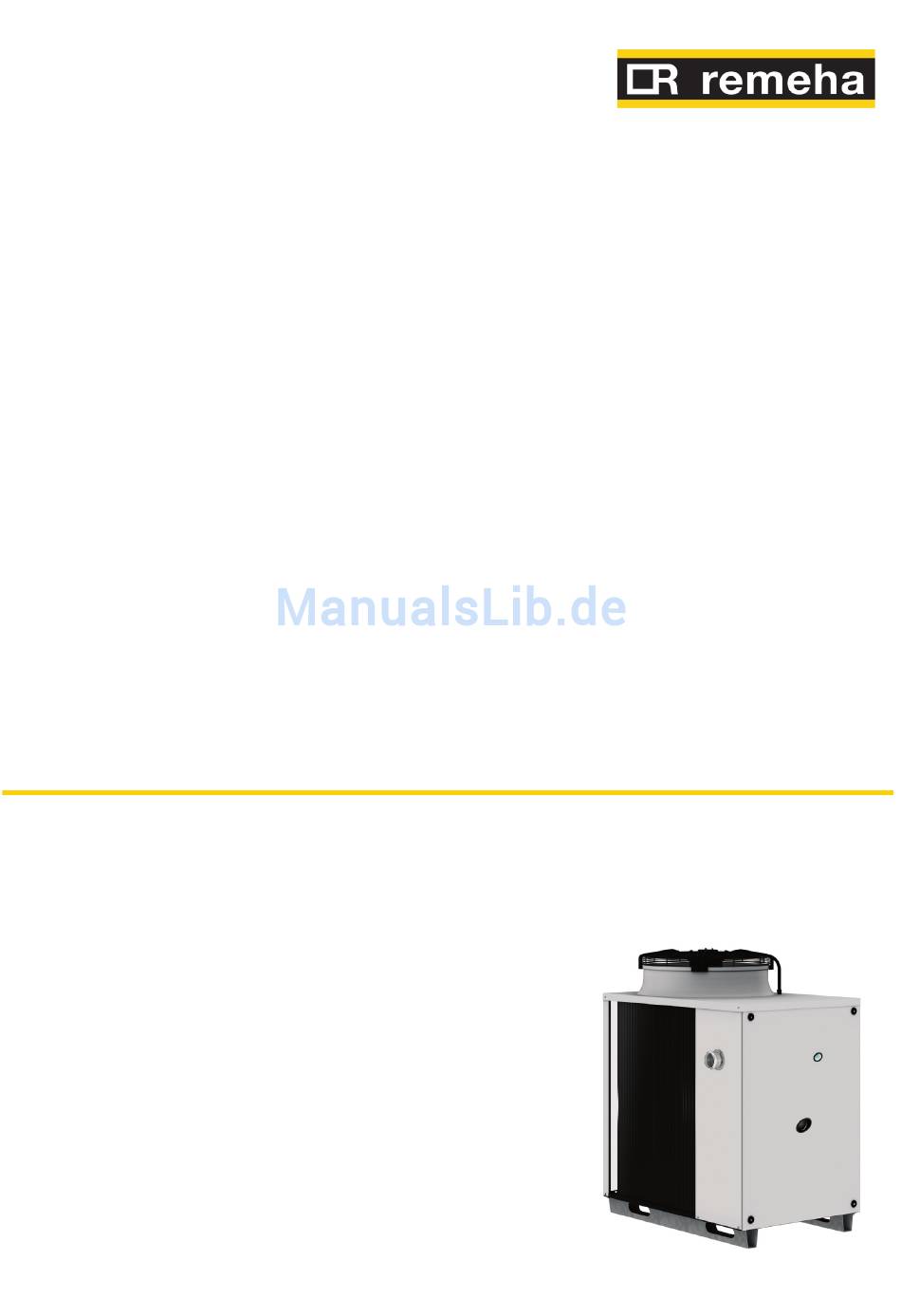

Bedienungs- und
Wartungsanleitungen
GAHP-A
luft-absorptionswärmepumpe
mit Erdgas und erneuerbaren Energien betrieben

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REMEHA GAHP-A

Inhaltszusammenfassung für REMEHA GAHP-A

  • Seite 1 Bedienungs- und Wartungsanleitungen GAHP-A luft-absorptionswärmepumpe mit Erdgas und erneuerbaren Energien betrieben...
  • Seite 2 Revision: A Code: D-LBR640...

  • Seite 3: Inhaltsverzeichnis

    Bedienungs- und Wartungsanleitungen – GAHP-A InhaltsveRzeIChnIs sICheRheIt UnD sYMBOle ����������������������������������������������������������������������������4 SYMBOLE ......................................4 SICHERHEIT ...................................... 4 allGeMeIne anGaBen UnD teChnIsChe Daten �������������������������������������8 CE-NORMENTSPRECHUNG ................................ 8 ALLGEMEINES ....................................8 TECHNISCHE DATEN ..................................9 ABMESSUNGEN ....................................13 SCHALTPLAN DES GERÄTES ..............................18 tRansPORt UnD aUFstellUnG ����������������������������������������������������������������19 hYDRaUlIK-InstallateUR �������������������������������������������������������������������������23...

  • Seite 4: Sicherheit Und Symbole

    UnD sYMBOle Dieses Bedienungs- und Wartungsanleitungen ist das Installationshandbuch und Bedie- nungsanleitung für Luft/Wasser-Gas-Absorptionswärmepumpen "GAHP-A". Die Anleitung richtet sich an: • Endnutzer, die das Gerät entsprechend ihrer eigenen Anforderungen nutzen. • Fachinstallateure zur vorschriftsmäßigen Installation des Gerätes. Die Anleitung enthält außerdem: •...
  • Seite 5 Bedienungs- und Wartungsanleitungen – GAHP-A Die Einheit nutzt einen Wasser-Ammoniak-Absorptionszyklus zur Warmwassererzeu- gung. Das Ammoniak ist in einer wässrigen Lösung in einem von der Herstellerfirma ge- prüften hermetisch geschlossenen Kreislauf enthalten, um die Dichtheit zu garantieren. Bei Kältemittelverlusten die elektrische Stromversorgung und die Gaszufuhr nur unter- brechen, wenn unter absoluten Sicherheitsbedingungen vorgegangen werden kann.

  • Seite 6: Gefahr Durch Explosive Und Leicht Brennbare Materialien

    Im Geräteinnern sind heiße Teile enthalten. Das Gerät nicht öffnen und den Abgaskanal nicht berühren. Bei Bedarf den Kundendienst benachrichtigen. Das Gerät hat einen hermetischen Kreislauf, der als Druckgefäß klassifiziert werden kann, d. h. mit einem Innendruck, der höher als der Außen-Luftdruck ist. Die im Kreislauf ent- haltenen Flüssigkeiten sind gesundheitsschädlich, sollten sie eingenommen oder inha- liert werden, bzw.
  • Seite 7 Bedienungs- und Wartungsanleitungen – GAHP-A Die Unterbrechung der Stromversorgung während des Gerätebetriebs kann permanente Schäden einiger Gerätekomponenten zur Folge haben! Bei Störungen am Gerät bzw. Schaden an Geräteteilen, auf keinen Fall direkt versuchen zu reparieren oder wiederherzustellen. Es muss dann wie folgt vorgegangen werden: •...

  • Seite 8: Allgemeine Angaben Und Technische Daten

    ) zur Warmwasserbereitung und entzieht der Außenluft als erneuerbarer Ener- giequelle die hierzu erforderliche Energie. Der thermodynamische Zyklus Wasser–Ammoniak der Einheit GAHP-A läuft in einem hermetisch geschlossenen Kreislauf ab, der ohne mechanische Verbindungsstücke ge- fertigt sein muss und von Firma direkt geprüft wird, um die perfekte Dichtigkeit aller Ver- bindungen zu garantieren und jegliche Wartungsarbeit zum Nachfüllen von Kühlmittel...

  • Seite 9: Technische Daten

    • Steuerelektronik für Flammenüberwachung durch Ionisierung • Gas-Elektroventil mit doppelter Schließklappe. • Kontrollsensor Verstopfung Kondensatablauf. 2�3 teChnIsChe Daten tabelle 2�1 – Technische Daten GAHP-A LT GAHP-A LT LC heIzBetRIeB G.U.E. auf Gasverbrauch 151 (1) bezogener Wirkungsgrad BETRIEBSPUNKT A7W50 Heizleistung 38,0 (1) G.U.E.
  • Seite 10 GAHP-A LT LC Erdgas G20 (Nennwert) m3/h 2,72 (3) Erdgas G20 (MIN) m3/h 1,34 G25 (Nennwert) m3/h 3,16 (9) G25 (MIN) m3/h 1,57 Gasverbrauch G30 (Nenn.) kg/h 2,03 (4) G30 (MIN) kg/h 0,99 G31 (Nenn.) kg/h 2,00 (4) G31 (MIN)
  • Seite 11 Bedienungs- und Wartungsanleitungen – GAHP-A tabelle 2�2 – Technische Daten GAHP-A HT GAHP-A HT LC heIzBetRIeB G.U.E. auf Gasverbrauch 152 (1) bezogener Wirkungsgrad BETRIEBSPUNKT A7W50 Heizleistung 38,3 (1) G.U.E. auf Gasverbrauch 124 (1) bezogener Wirkungsgrad BETRIEBSPUNKT A7W65 Heizleistung 31,1 (1) G.U.E.
  • Seite 12 PRÜFDRUCK (IN LUFT) bar g EINSTELLDRUCK SICHERHEITSVENTIL bar g FÜLLVERHÄLTNIS kg NH3/l 0,146 KÄLTEMITTELGRUPPE GRUPPE 1 tabelle 2�4 – Gasnetzdruck e3-Gs; e3-Ws; e3-a; GahP-Gs; GahP-Ws; GahP-a versorgungsdruck Gas Produkttyp zielland G20 [mbar] G25 [mbar] G30 [mbar] G31 [mbar] G25�1 [mbar] G27 [mbar] G2�350 [mbar]...

  • Seite 13: Abmessungen

    Bedienungs- und Wartungsanleitungen – GAHP-A 2�4 aBMessUnGen abbildung 2�1 – Abmessungen (mit Ventilator mit geringem Stromverbrauch - LC) Vorder- und Seitenansicht (Abmessungen in mm). abbildung 2�2 – Anschlussplatte zeICheneRKlÄRUnG Gasanschluss Ø ¾” F Anschluss Wassereingang Ø 1¼” F Anschluss Wasserausgang Ø 1¼” F...
  • Seite 14 abbildung 2�3 – Interne Bauteile Ansicht linke Seite                                 ...
  • Seite 15 Bedienungs- und Wartungsanleitungen – GAHP-A abbildung 2�4 – Interne Bauteile Ansicht Vorderseite                            ...
  • Seite 16 abbildung 2�5 – Interne Bauteile Ansicht rechte Seite                                 ...

  • Seite 17: Bedienungs- Und Wartungsanleitungen - Gahp-A

    Bedienungs- und Wartungsanleitungen – GAHP-A tabelle 2�5 – Interne Bauteile Stk. BESCHREIBUNG Rückstellung Rauchgasthermostat Fühlelement Rauchgasthermostat Abgasleitung Ø 80mm Abgastemperaturfühler PT 1000 Zünd- und Überwachungselektroden Kondenswassersensor Ventilator Verschluss Rauchgasentnahmestutzen Gasventil Verbrennungsluftstutzen Gebläse Zündtransformator Tmix-Temperatursonde Elektroeinsatz Ölpumpe Anschluss Wasservorlauf: “G 1”¼ F Anschluss Wasserrücklauf: “G 1”¼...

  • Seite 18: Schaltplan Des Gerätes

    2�5 sChaltPlan Des GeRÄtes abbildung 2�6 – Schaltplan der Einheit mit Ventilator mit geringem Stromverbrauch (LC) zeICheneRKlÄRUnG Anzeigelampe Gasventil ON THRC Temperatursonde Warmwasserrücklauf SCH1 Schaltplatine S61 Gasmagnetventil THMC Temperatursonde Warmwasservorlauf SCH2 Schaltplatine W10 Manueller Rauchgasthermostat TMIX Verbrennungslufttemperatursonde SCH3 Schaltplatine Mod10 Grenzwertthermostat Generator Raumluft-Temperatursonde Klemmenleiste Geräteversorgung...

  • Seite 19: Transport Und Aufstellung

    Bedienungs- und Wartungsanleitungen – GAHP-A tRansPORt UnD aUFstellUnG anheBen UnD aUFstellUnG Des GeRÄtes Bei Ankunft des Geräts am Bauplatz vorm Umstellen und Aufstellen eine Sichtkontrolle durchführen, um sicherzustellen, dass keine offensichtlichen Anzeichen für Brüche, Be- schädigungen der Verpackung oder der Außenverschalung vorliegen, die auf mögliche transportbedingte Beschädigungen hinweisen würden.
  • Seite 20 abbildung 3�1 – Hebeanweisungen • Das Gerät muss außerhalb des Gebäudes in einem Bereich mit natürlicher Luft- zirkulation installiert werden. Es benötigt keine besonderen Schutzvorrichtungen gegen Witterungseinflüsse. auf keinen Fall darf das Gerät im Gebäudeinneren installiert werden� • Die Frontseite des Geräts muss einen Mindestabstand von 80 cm von Wänden oder anderen festen Einrichtungen einhalten;...
  • Seite 21 Bedienungs- und Wartungsanleitungen – GAHP-A abbildung 3�2 – Mindestabstände MInDestaBstÄnDe Das Gerät so aufstellen, dass stets die Mindestabstände zu brennbaren Oberflä- chen, Wänden oder anderen Geräten eingehalten werden, siehe Abbildung 3.2 Mindestabstände → 21. Die Mindestabstände werden benötigt, um die Wartungsarbeiten an der Einheit vorneh- men zu können.
  • Seite 22 Während des Winterbetriebs kann das Gerät, abhängig von den Temperaturbedingun- gen und dem Feuchtigkeitsgehalt der Außenluft, Abtauzyklen durchführen, die die Reif-/ Eisschicht auf dem Wärmetauscher zum Schmelzen bringen. Der hersteller kann für eventuelle auf eine nichtbeachtung dieser anweisungen zurückzuführende schäden nicht haftbar gemacht werden� aUFstellsOCKel Das Gerät muss immer auf einer ebenen, nivellierten Fläche aus feuerbeständigem Mate- rial aufgestellt werden, das in der Lage sein, muss das Gerätegewicht zu tragen.

  • Seite 23: Hydraulik-Installateur

    Bedienungs- und Wartungsanleitungen – GAHP-A hYDRaUlIK-InstallateUR 4�1 allGeMeIne InstallatIOnsvORsChRIFten Die Geräteinstallation darf nur von einem von der örtlichen Gesetzgebung zugelassenen Unternehmen vorgenommen werden, d. h. durch qualifiziertes Fachpersonal. Als "qualifiziertes Fachpersonal" wird definiert, wer die entsprechende technische Qua- lifizierung im Bereich von Heizungs-/ Klimatisierungsanlagen und gasbetriebenen Gerä- ten besitzt.

  • Seite 24: Hydraulische Anschlüsse

    • dass die Gas- und Stromversorgungsanlagen in ihren Abmessungen der erforder- lichen Zufuhr zum Gerät entsprechen und alle durch die gültigen Vorschriften vor- geschriebenen Sicherheits- und Kontrollvorrichtungen berücksichtigt wurden. Prüfen, dass keine Schutz- und Steuervorrichtung außer Betrieb gesetzt oder überbrückt wurde oder nicht richtig funktioniert.

  • Seite 25: Gaszuführungsanlage

    Bedienungs- und Wartungsanleitungen – GAHP-A • WASSERUMWÄLZPUMPE, positioniert an Wasserleitung im Geräteeingang mit Druckrichtung zum Gerät. • ANLAGENFÜLLSYSTEM: bei Verwendung von automatischen Füllsystemen, sollte ein Mal pro Saison der in der Anlage eventuell enthaltene Monoethylenglykolge- halt geprüft werden. 4�3 GaszUFÜhRUnGsanlaGe Die Installation der Rohrleitungen für die Gasversorgung muss gemäß...
  • Seite 26 Kondenswasserdurchsatz abgeführt werden kann (siehe die entsprechenden Punkte der Tabelle 2.1 Technische Daten GAHP-A LT → 9 / Tabelle 2.2 Technische Daten GAHP-A HT → 11); • unter Verwendung geeigneter Kunststoffmaterialien mit einer Säurebeständigkeit von 3 - 5 pH;...

  • Seite 27: Wasserqualität

    Die Wasserqualität kann anhand verschiedener Parameter gemessen werden, wie Säure- gehalt, Härte, Leitfähigkeit, Chloridgehalt, Chlorgehalt, Eisengehalt, usw. Insbesondere kann freies Chlor im Wasser Anlagenteile und die Remeha Einheiten be- schädigen. Deshalb muss nachgewiesen werden, dass die Werte an freiem Chlor und der Wasserhärtegrad den Angaben aus Tabelle 4.1 Chemische und physikalische Wasserpa-...
  • Seite 28 Tabelle 4.1 Chemische und physikalische Wasserparameter → 27 entspricht. Die Nichteinhaltung der obigen Angaben kann den einwandfreien Betrieb, die Unversehrt- heit der Klimaanlage und die Lebensdauer des Klimagerätes beeinträchtigen Remeha sowie zu einer Aufhebung der Gewährleistung führen. eventueller einsatz von Glykol-Frostschutzmittel •...

  • Seite 29: Füllung Wasserkreislauf

    Bedienungs- und Wartungsanleitungen – GAHP-A die Berechnung der inneren Druckverluste des Gerätes siehe Tabelle 2.1 Technische Da- ten GAHP-A LT → 9 / Tabelle 2.2 Technische Daten GAHP-A HT → 11). Dennoch sollten die technischen Angaben zu dem verwendeten Monoäthylenglykol be- rücksichtigt werden.
  • Seite 30 abbildung 4�3 – Abgasauslass zeICheneRKlÄRUnG 90°-Bogen Ø 80 Rohr Ø 80 Lg.300 mm mit Endstück Rosette...

  • Seite 31: Elektrik-Installateur

    Bedienungs- und Wartungsanleitungen – GAHP-A eleKtRIK-InstallateUR Vor dem elektrischen Anschluss des Gerätes muss dieses am endgültigen Aufstellungsort aufgestellt sein. Vor der Ausführung von elektrischen Anschlüssen alle Bauteile spannungslos setzen. Die elektrische Sicherheit dieses Geräts ist nur dann gewährleistet, wenn das Gerät entsprechend der geltenden Sicherheitsvorschriften richtig an eine leistungsfähige Er-...
  • Seite 32 tabelle 5�1 – Steuerplatine S61 BEZEICHNUNG BESCHREIBUNG SCH1 Steuerplatine S61 SCH3 Schaltplatine Mod10 (für weitere Details siehe zugehörige Abbildung) A1, A2 Hilfseingänge Handgriff T-Sicherung 2 A F-Sicherung 10 A T-Sicherung 2 A T-Sicherung 3,15 A LÜFTER (BK, WH, BR) Ventilatorausgang FS5 (24 V AC) Stromversorgung Schaltplatine 24-0-24 Vac IGN.BOX (L, N)

  • Seite 33: Elektrische Versorgung

    Bedienungs- und Wartungsanleitungen – GAHP-A abbildung 5�2 – Schaltplatine Mod10 zeICheneRKlÄRUnG HFLOW Nicht belegt CFLOW Sensorkontroll für Kondensationswasser Steckverbinder SPI HPMP Steuerungsausgang Warmwasserpum- pe Primäranlage (0-10 V) CPMP Ausgangssteuerung Ventilator mit geringem Stromverbrauch (0-10 V) NC1-C1 Anzeige Warnungs-Status/blockieren- der Fehler Gebläsesteuerung...

  • Seite 34: Pumpenanschluss On/Off

    abbildung 5�3 – Schaltplan zeICheneRKlÄRUnG Klemmleiste Phase Nullleiter Komponenten NICHT MITGELIEFERT Hauptschalter Elektrischer Anschluss des Gerätes an das Stromnetz (230 V 1 N - 50 Hz) 5�2 PUMPenansChlUss On/OFF Die Steuerung der Wasserumlaufpumpe der Anlage durch die Schaltplatine des Gerätes hängt von der Pumpenleistung ab.
  • Seite 35 Bedienungs- und Wartungsanleitungen – GAHP-A abbildung 5�4 – Schaltplan zeICheneRKlÄRUnG Schaltplatine Jumper geschlossen N.O. CONTACT potenzialfreie Schließer Klemmenleiste Einheit Phase Nullleiter Komponenten NICHT MITGELIEFERT Wasserpumpe <700W Elektrischer Anschluss der Wasserumwälzpumpe (Leistungsaufnahme < 700 W). abbildung 5�5 – Schaltplan zeICheneRKlÄRUnG Schaltplatine Jumper offen N.O.
  • Seite 36 Bei dem Anschluss einer einzigen Pumpe für mehrere Geräte, die am selben Wasserkreis angeschlossen sind, muss immer ein Schutztransformator (SELV sekundär) und ein ent- sprechendes Steuerrelais installiert werden. Die Anschlüsse müssen gemäß dem Schalt- plan in Abb. 5.6 Schaltplan → 37 ausgeführt werden.
  • Seite 37 Bedienungs- und Wartungsanleitungen – GAHP-A abbildung 5�6 – Schaltplan Elektrischer Anschluss einer Pumpe, die direkt durch zwei Geräte mit Relais und SELV-Transformator gesteuert wird...

  • Seite 38: Anschluss Modulierende Pumpe

    5�3 ansChlUss MODUlIeRenDe PUMPe Zur weiteren Optimierung des Gerätebetriebs kann an der Primäranlage eine WILO STAR- TOS PARA-Verstellpumpe vorgesehen werden (siehe Abschnitt ZUBEHÖR → 70), für die eine spezielle Regelung und Steuerung über die Mod10-Robur-Schaltplatine entwickelt worden ist. Andere modulierende Pumpen werden nicht unterstützt. Nachstehend befinden sich die Angaben für den Anschluss der o.g.
  • Seite 39 Bedienungs- und Wartungsanleitungen – GAHP-A abbildung 5�7 – Elektrischer Anschlussplan der Wilo-Verstellpumpe zeICheneRKlÄRUnG Zweipoliger Schalter zur Pumpenversorgung Sicherung Warmwasser-Umlaufpumpe (Primäranlage) Farbe Signaladern 0-10V Pumpe Braun Anschluss an Klemme - Weiß Anschluss an Klemme + Schwarz isolieren Blau isolieren Elektrischer Anschlussplan der Wilo-Verstellpumpe...

  • Seite 40: Freigabeschalter

    abbildung 5�8 – Elektrischer Anschlussplan der Wilo-Verstellpumpe, stromversorgt von Einheit zeICheneRKlÄRUnG Warmwasser-Umlauf- pumpe (Primäranlage) Klemmenleiste Einheit Farbe Signaladern 0-10V Pumpe Braun Anschluss an Klemme - Weiß Anschluss an Klemme + Schwarz isolieren Blau isolieren Elektrischer Anschlussplan der Wilo-Verstellpumpe, stromversorgt von Einheit 5�4 FReIGaBesChalteR Den Freigabeschalter (ON/OFF-Schalter oder Raumthermostat oder Programmieruhr)

  • Seite 41: Anschluss Can- Bus-Kabel

    Bedienungs- und Wartungsanleitungen – GAHP-A abbildung 5�9 – Schaltplan zeICheneRKlÄRUnG Steuerplatine Gemeinsamer Anschluss Freigabeklemme Heizen Komponenten NICHT MITGELIEFERT Freigabeschalter Elektrischer Anschluss des Freigabeschalters 5�5 ansChlUss Can- BUs-KaBel Dieser Absatz beschreibt die Arbeitsschritte für den Anschluss von einem oder mehre- ren Geräten an einen Controller über CANBUS-Kabel. Insbesondere werden folgende Ar- beitsschritte erläutert:...
  • Seite 42 In der nachstehende Tabelle sind einige Typen für CAN-BUS-Kabel aufgeführt. Sie sind abhängig von der maximalen Distanz, die von dem Kabel abgedeckt werden kann, zusammengefasst. tabelle 5�2 – CAN Bus-Kabeltypen KaBelBezeIChnUnG sIGnale / FaRBe MaX� lÄnGe anmerkung honeywell sDs 1620 BELDEN 3086A H= SCHWARZ L= WEISS...
  • Seite 43 Bedienungs- und Wartungsanleitungen – GAHP-A Hat das Kabel keinen ausreichenden Durchmesser, um in der Kabelhalterung blo- ckiert zu werden (Detail C in Abbildung5.11 Kabelanschluss CAN-Bus → 42), den Durchmesser mit einigen Wicklungen Isolierband vergrößern. Das Isolierband muss in der Nähe des abisolierten Teils angebracht werden (annähernder Durch- messer: 12-13 mm).
  • Seite 44 Nach Beendigung aller Arbeitsschritte die Schalttafel wieder schließen und das Frontpaneel wieder am Gerät anbringen. abbildung 5�13 zeICheneRKlÄRUnG Steuerplatine S61...
  • Seite 45 Bedienungs- und Wartungsanleitungen – GAHP-A abbildung 5�14 zeICheneRKlÄRUnG steuerplatine s61...

  • Seite 46: Fernbedienung Der Rückstellung Der Flammensteuereinheit

    5�6 FeRnBeDIenUnG DeR RÜCKstellUnG DeR FlaMMensteUeReInheIt Die Rückstellung der Blockierung der Flammenüberwachung kann ferngesteuert werden, indem man eine Taste (nicht beigeliefert) an die Flammensteuereinheit in der Schalttafel der Einheit anschließt. Für die Verbindung der Reset-Taste die Anleitungen hier unten befolgen. voraussetzung: Vom Stromnetz getrenntes Gerät;...
  • Seite 47 Bedienungs- und Wartungsanleitungen – GAHP-A abbildung 5�15 – Anschlusstaste für Freigabe Flammensteuereinheit...

  • Seite 48: Erste Inbetriebnahme

    eRste InBetRIeBnahMe Bevor mit den Arbeiten begonnen wird, die in diesem Abschnitt aufgeführt sind, bitten wir den Kundendiensttechniker den Absatz 2.1 CE-NORMENTSPRECHUNG → 8zu lesen. Für die Steuerphasen beim Ein- und Ausschalten des Gerätes verweisen wir auf Absatz 7.1 EIN- UND ABSCHALTEN → 55. 6�1 veRFahRen FÜR Das eRstMalIGe eInsChalten/eRstzÜnDUnG Das gesamte Verfahren für das erstmalige Einschalten des Geräts darf ausschließlich ge-...
  • Seite 49 Bedienungs- und Wartungsanleitungen – GAHP-A Der Nutzer/ Installateur ist verpflichtet, die vom Kundendienst angezeigten Berichti- gungsarbeiten an der Anlage auszuführen. Nach den Berichtigungsarbeiten durch den Installateur wird die Anlage erneut vom Kundendienst begutachtet. Wenn nach Ein- schätzung des Kundendienst jetzt die Voraussetzungen für die Anlagen-Sicherheit und Konformität erfüllt sind, kann das Verfahren für "erstmaliges Einschalten/ Erstzündung"...
  • Seite 50 Dem Gerät werden die Düsen für die Umstellung des Gastyps G30 und G31 beigeliefert. Während des Verfahrens zur erstmaligen Einschaltung muss auf jeden Fall: → 50) • die Parameter des Menüs 4 einstellen (siehe Tabelle 6.1 Menü 4 • der dynamische Gasdruck im Netz geprüft werden •...
  • Seite 51 Bedienungs- und Wartungsanleitungen – GAHP-A abbildung 6�1 – Gasventil zeICheneRKlÄRUnG Verschluss Drehmomentschlüssel TX40 CO2 Einstellschraube Gasdruckentnahmestelle am Eingang Honeywell VK 4115V Gasventil Es ist NICHT möglich das Gerät einzuschalten, wenn die gemessenen Drücke am Messpunkt nicht mit den aufgeführten Werten in der Tabelle 2.4 Gasnetzdruck → 12 übereinstimmen (mit einer Toleranz von ±15%)

  • Seite 52: Gaswechsel

    Beispiel (Gas G20): im Punkt 4 wird ein Wert von 9,2% gemessen, so soll im Punkt 6 ein Wert vom (9,2%-0,4) mit einer Toleranz +0,3 -0,0, d.h. ein Wert im Bereich 8,8- 8,5%. Sind die gemessene Werte nicht innerhalb der Toleranz, Deckel A am Gasventil (sie- he Bild 6.1 Gasventil →...
  • Seite 53 Bedienungs- und Wartungsanleitungen – GAHP-A Mit einem Inbusschlüssel CH 4 die 4 Schrauben G in der Abbildung 6.2 Gaswech- sel → 54 lösen und die Düse D aus dem Gasventil herausnehmen. → 54) durch Teile Die Düse und den O-Ring C (siehe Abbildung 6.2 Gaswechsel mit für den zu verwendenden Gastyp 5.
  • Seite 54 abbildung 6�2 – Gaswechsel zeICheneRKlÄRUnG Gasventil Dichtungsring Dichtungsring Gasdüse Befestigungsschrauben Rotes Siliziumrohr Befestigungsschrauben Manueller Reset Abgasthermostat Gaswechsel...

  • Seite 55: Standardbetrieb

    Bedienungs- und Wartungsanleitungen – GAHP-A stanDaRDBetRIeB 7�1 eIn- UnD aBsChalten Ein guter Gerätebetrieb sowie die Haltbarkeit des Gerätes hängen in erster Linie von ei- nem richtigen Gebrauch ab! Vor dem Einschalten des Geräts, prüfen, dass: • der Gashahn geöffnet ist;...
  • Seite 56 Die Programmierung, Steuerung und Überwachung des Geräts erfolgen per Inter- aktion mit dem Display A und dem Bedienknopf B der Abbildung 7.1 On-Board- Schaltplatine → 56. Die schaltplatine Mod10 (siehe Detail D der Abb. 7.1 On-Board-Schaltplatine → 56) wird hauptsächlich zur Steuerung der Verbrennungsmodulation und der Hydraulikver- stellpumpe verwendet.

  • Seite 57: Müssen Diese Verfahren Durchgeführt Werden, Siehe Den Absatz7.5 Reset

    Bedienungs- und Wartungsanleitungen – GAHP-A Zur Anzeige der in diesen Menüs enthaltenen Informationen wie im Absatz “Zugang zu den Menüs” beschrieben vorgehen. Menü 2 ist ein Ausführungsmenü: Es ermöglicht insbesondere das Ausführen der Reset- Vorgänge der Steuerelektronik für Flammenüberwachung, das Rücksetzen der Fehler und die manuelle Abtausteuerung.

  • Seite 58: Betriebseinstellungen

    Den Drehknopf mithilfe des Spezialschlüssels durch die Öffnung betätigen, um Zugang zu den Menüs und den entsprechenden Parametern der Schaltplatine zu erhalten. Um die verfügbaren Menüs anzuzeigen, einmal den Drehknopf drücken: Das Dis- play zeigt das erste der vorhandenen Menüs an: "0." (= Menü 0). Am Display wird angezeigt "0.".
  • Seite 59 Bedienungs- und Wartungsanleitungen – GAHP-A PROGRaMMIeRUnG DeR hYDRaUlIsChen PaRaMeteR Ist das Gerät an einen Controller angeschlossen, wird auf die mit dem Controller geliefer- te Anleitung verwiesen. In diesem Absatz werden die Einstellungen der hydraulischen Parameter an der Schalt- platine des Gerätes beschrieben. Wenn keine Grundkenntnisse zur Verwendung der Schaltplatine vorliegen, siehe Absatz 7.2 BORDELEKTRONIK DES GERÄTS →...

  • Seite 60: Anzeige Der Betriebscodes Und Entsprechendes Entsperren

    voraussetzungen: Gerät eingeschaltet und Zugang zur Schalttafel, siehe “Display und Drehknopf”. Menü 3 aufrufen. Das Display zeigt den ersten Menüparameter an, Par. 160. Zum Parameterdurchlauf den Drehknopf im Uhrzeigersinn drehen: 3.160, 3.161, 3.162; zuletzt wird der Buchstabe E angezeigt. Zur Auswahl den Drehknopf an einem bestimmten Parameter drücken, oder E drü- cken, um das Menü...

  • Seite 61: Reset-Verfahren

    Bedienungs- und Wartungsanleitungen – GAHP-A schnitt 7.5 RESET-VERFAHREN → 61 erläutert. Nach dem Reset versucht das Gerät sich erneut einzuschalten. Schaltet sich das Gerät mehrmals ab, wenden Sie sich bitte an einen Kundendienst. Nach erfolgter Zündung wird das Gerät über die Schaltplatine/ Bordelektronik gesteuert (siehe nachstehender Absatz).

  • Seite 62: Manuelle Defroststeuerung

    Zum Verlassen des Menüs den Drehknopf im Uhrzeigersinn drehen, bis "2. E"angezeigt wird, anschließend drücken, um zur Menüauswahl zurück zu kehren: "2.". Zum Verlassen der Menüauswahl und Rückstellung auf die normale Geräte-Para- meteranzeige den Drehknopf solange im Uhrzeigersinn drehen, bis "E" angezeigt wird, anschließend zum Beenden drücken.

  • Seite 63: Längeres Stilllegen

    Bedienungs- und Wartungsanleitungen – GAHP-A Zur Ausführung der manuellen Defroststeuerung das Menü 2 wählen, siehe Absatz "Zu- gang zu den Menüs"; Sodann: Am Display wird angezeigt: "2." Den Drehknopf drücken, um Zugang zum Menü zu erhalten. Das Display zeigt zunächst den Vorgang "2. 20".
  • Seite 64 Soll das Gerät im Winter nicht benutzt oder länger stillgelegt werden, wird emp- fohlen, das Hydrauliksystem nicht zu entleeren, um Oxidationserscheinungen zu vermeiden, die Korrosionsschäden am System oder den Remeha Einheiten ver- ursachen können. Wichtig ist ebenfalls, den Hydraulikkreislauf auf eventuelle Un- dichtigkeiten zu überprüfen, die zu einer teilweisen Entleerung führen könnten.

  • Seite 65: Wartung

    Bedienungs- und Wartungsanleitungen – GAHP-A WaRtUnG Eine richtige Wartung vermeidet Probleme, garantiert einen leistungsstarken Gerätebe- trieb und hält die Betriebskosten im Rahmen. Die in diesem Abschnitt beschriebenen Wartungsarbeiten dürfen ausschließlich durch den Wartungstechniker der Anlage oder einen Kundendienst ausgeführt werden.
  • Seite 66 Ist das Gerät erschwerten Betriebsbedingungen ausgesetzt (zum Beispiel in Verfah- rensanlagen oder anderen Dauerbetriebs-Bedingungen) müssen die Wartungsarbei- ten häufiger ausgeführt werden. tabelle 8�2 MUss MInDestens eInMal alle 2 JahRe ORDentlIChes WaRtUnGsPROGRaMM DURChGeFÜhRt WeRDen steuereinheit von einheiten GahP-a GahP-Gs/Ws GahP-aR Reinigen Sie die Brennkammer √ √ √ √...

  • Seite 67: Betriebs-Code

    Bedienungs- und Wartungsanleitungen – GAHP-A BetRIeBs-CODe allGeMeIne anGaBen UnD BetRIeBs-CODe tabelle 1 – TABELLE der von der Schaltplatine erzeugten BETRIEBS-CODE (Firmware Version 3.023) CODE BESCHREIBUNG EINGRIFFSBEDINGUNGEN WIEDEREINSCHALTUNGSMODUS RESET-KREIS STEUERELEKTRONIK Störung des Reset-Kreislaufs der E 400 FÜR FLAMMENÜBERWACHUNG Den Kundendienst benachrichtigen.
  • Seite 68 CODE BESCHREIBUNG EINGRIFFSBEDINGUNGEN WIEDEREINSCHALTUNGSMODUS Das Gas-Elektroventil ist 5 Sekunden lang Automatische Freigabe, wenn sich das Elektroventil Gas GAS-ELEKTROVENTIL NICHT MIT u 429 ausgeschaltet geblieben (bei eingeschalteter innerhalb von 10 Minuten wieder einschaltet (bei eingeschalteter STROM VERSORGT Flammensteuereinheit). Steuerelektronik für Flammenüberwachung). Die erforderlichen Prüfungen vornehmen.
  • Seite 69 Bedienungs- und Wartungsanleitungen – GAHP-A CODE BESCHREIBUNG EINGRIFFSBEDINGUNGEN WIEDEREINSCHALTUNGSMODUS Sicherungen und Versorgungsanschlüsse 24-0-24 Vac an der Beschädigung einer der 2 Eingangsicherungen ANSCHLUSS TRAFO ODER Schaltplatine prüfen. Rücksetzung über CCI/DDC (oder über E 484 24-0-24 Vac oder Unterbrechung der Hauptader SICHERUNGEN 24 Vac DEFEKT Schaltplatine S61 Menü...

  • Seite 70: Zubehör

    zUBehÖR Dieser Abschnitt enthält eine Liste der für die Installation und den Gerätebetrieb zur Ver- fügung stehenden Zubehörteile. tabelle 1 – Zubehör zUBehÖR Bezeichnung Beschreibung Code anmerkungen Pumpe mit variablem Durchsatz Pumpe Wilo-Stratos Para 25-11. O-PMP004 für Kalt- und Warmwasser. UMWÄLZPUMPEN Pompa Wilo-Stratos Para 30-12 O-PMP008...

  • Seite 71: Anhang

    Bedienungs- und Wartungsanleitungen – GAHP-A anhanG vOn DeR PeD-RIChtlInIe vORGesChRIeBene sICheRheItsvORRIChtUnGen Die PED (Pressure Equipment Device) schreibt vor, dass die Einheit mit einem Sicherheits- ventil im hermetischen Kreis ausgerüstet sein muss (Pos. B in Abbildung 1 Haupt-Sicher- heitsvorrichtungen des Gerätes → 71).

  • Seite 72: Zusätzliche Sicherheitsvorrichtungen

    Bauteil inspizieren (falls der Austausch des Ventils erforderlich ist, siehe Abschnitt 3 VERFAHREN ZUM AUSTAUSCH DES SICHERHEITSVENTILS → 73); Front- und obere Platte der Einheit wieder anbauen; zUsÄtzlIChe sICheRheItsvORRIChtUnGen Am Gerät sind die folgenden zusätzlichen Sicherheitsvorrichtungen installiert: • Grenzthermostat des Generators (siehe Pos. A in Abbildung 1 Haupt-Sicherheits- vorrichtungen des Gerätes →...

  • Seite 73: Verfahren Zum Austausch Des Sicherheitsventils

    Bedienungs- und Wartungsanleitungen – GAHP-A abbildung 2 – Kontrolle des Übertemperaturschalters des Generators Merkmale des Thermostats veRFahRen zUM aUstaUsCh Des sICheRheItsventIls Diese Arbeit ist durch qualifiziertes Fachpersonal auszuführen. Vor Beginn optisch die Unversehrtheit des hermetischen Kreises der Einheit kontrollieren. Zum Austausch wie nachfolgend angegeben vorgehen: BEI DIESEN ARBEITEN IST DIE VORGESEHENE PERSÖNLICHE SCHUTZAUSRÜSTUNG ZU...
  • Seite 74 abbildung 4 – Spezielles eingebautes Sicherheitsventil zeICheneRKlÄRUnG Sicherheitsventil Kontrollventil hermetischer Kreislauf                        Beschreibung der betreffenden Komponenten Einheit anhalten und Ende des Ausschaltzyklus abwarten. Einheit von der Stromversorgung trennen.
  • Seite 75 Bedienungs- und Wartungsanleitungen – GAHP-A abbildung 6 – Entfernen des beweglichen Teils des Sicherheitsventils               Entfernen des Sicherheitsventils → 75 gezeigt ersetzen. O-Ring wie in Abbildung 7 Runddichtring abbildung 7 –...

  • Seite 76: Nicht Kondensiebare Oder Nicht Absorbierbare Gase

    abbildung 9 – Einbau Kontrollventil zeICheneRKlÄRUnG festhalten  im Uhrzeigersinn drehen   Einbau drehbarer Teil Mit Phenolphtaleinpapier auf Ammoniakleckage prüfen. Obere Platte der Einheit montieren. ACHTUNG! GERÄT NICHT OHNE SICHERHEITSVENTIL STARTEN. nICht KOnDensIeBaRe ODeR nICht aBsORBIeRBaRe Gase Indirekte Kontrolle auf nicht kondensierbare oder nicht absorbierbare Gase im hermetischen Kreis oder auf innere Korrosion Korrosion im Innern des hermetischen Kreises hat unmittelbare Auswirkungen, die zu leicht erkennbaren Störungen des Geräts führen:...
  • Seite 77 Bedienungs- und Wartungsanleitungen – GAHP-A...
