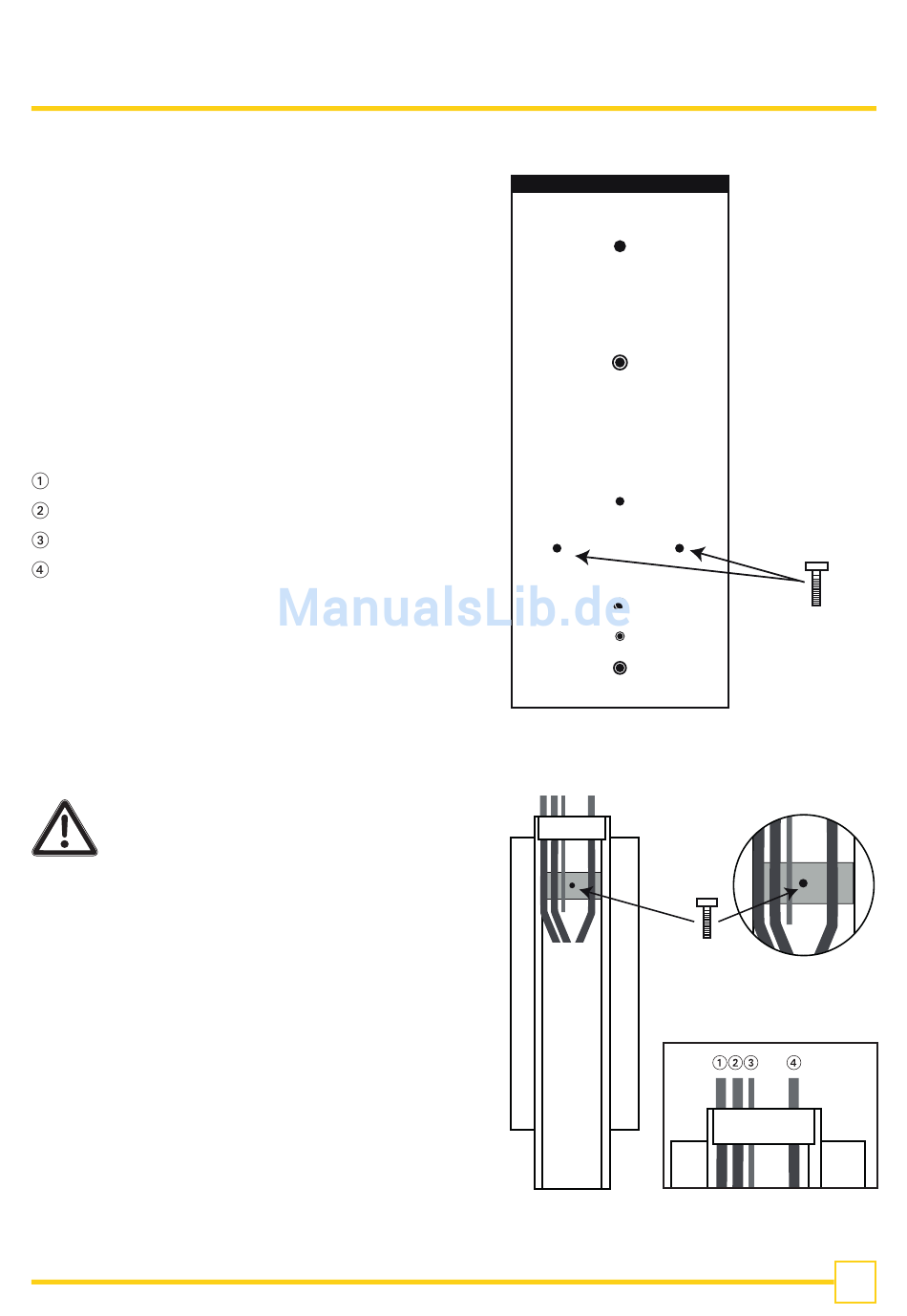

Entnehmen Sie dem Beipackkarton die 3 Schrauben
M8. Diese benötigen Sie für die Montage des Anbau-
satzes am Speicher.
Zwei dieser Schrauben drehen Sie bitte in die unteren
Gewindeöffnungen so tief ein, dass noch etwa 3mm
Gewinde zu sehen ist.
WP-VL:
Wärmepumpen Vorlauf
WP-RL:
Wärmepumpen Rücklauf
Elektro:
Elektro - Anschlussrohr - 230 V
Alternativ Kollektoranschluss
Nehmen Sie nun den Anbausatz aus dem Karton und
hängen Sie diesen mittels der Langlöcher in die beiden
Schrauben ein.
Achtung:
Der Anbausatz steht nicht eigenständig,
bitte direkt einhängen!
Nachdem der Anbausatz unten eingehängt ist,
fi xieren Sie diesen bitte mit der dritten Schraube im
oberen Bereich.
7613250 - 1 (2-2014)
Abb.04 a
Abb.04 b
HybridPlus 390-5
Installation
19
