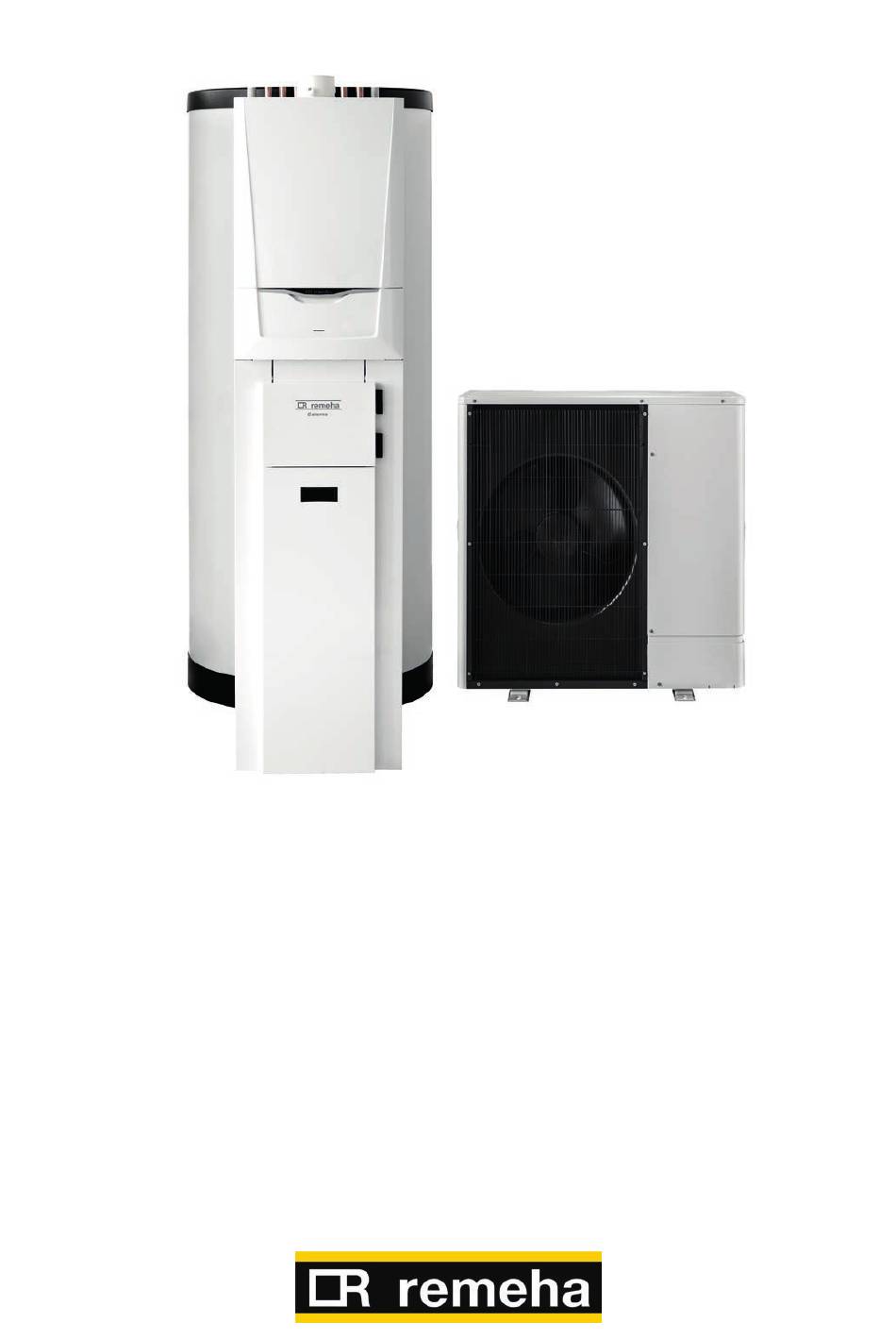

Montage- und Servicehandbuch
CalentaHP 390
CalentaHP 690

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REMEHA CalentaHP 390

Inhaltszusammenfassung für REMEHA CalentaHP 390

  • Seite 1 Montage- und Servicehandbuch CalentaHP 390 CalentaHP 690...
  • Seite 2 Copyright Alle gelieferten technischen und technologischen Informationen in diesem Handbuch sowie Zeichnungen und technische Beschreibungen bleiben Eigentum der Remeha GmbH und dürfen nicht ohne unsere schriftliche Genehmigung vervielfältigt werden. Der Inhalt unterliegt Änderungen.

  • Seite 3: Inhaltsverzeichnis

    1.5. Zugehörige Dokumente Sicherheit Bestimmungsmäßer Gebrauch 2.2 Haftpflicht 2.3 Persönliche Qualifikation Sicherheitsvorkehrungen Sicherheitsanweisungen Abfallentsorgung Beschreibung CalentaHP 390 3.1 Identifizierung des Produkts Beschreibung der Komponenten Installation CalentaHP 390 Standortvorbereitung Aufbau/Montage CalentaHP 390 Elektrischer Anschluss Montage der Luft/Wasser-Wärmepumpe AWHP Inbetriebnahme Installieren der Abdeckungen Programmierung der Kesselregelung Inbetriebnahme —...
  • Seite 4 Wartung Sicherheitsventil am Kaltwassereingang 8.2 Reinigung der Oberflächen am Gerät Wartung der Wärmepumpenstation Nachfüllen der Wärmepumpenstation Wartungsprotokoll ErP-Daten Ersatzteile CalentaHP 390 und CalentaHP 690 Technische Daten CalentaHP 390 und CalentaHP 690 11.1 Allgemeine Spezifikationen...

  • Seite 5: Über Diese Bedienungsanleitung

    Über diese Bedienungsanleitung Über diese Bedienungsanleitung Zweck dieses Handbuchs Dieses Handbuch enthält notwendige Informationen über Installation, Inbetriebnahme und Betrieb. Wie wird dieses Handbuch verwendet 1. Machen Sie sich unbedingt vertraut mit: a) der Struktur und dem Inhalt dieses Dokuments, b) der Struktur und den Inhalten aller zu diesem Produkt beigelegten Dokumente.

  • Seite 6: Kontaktinformationen

    • Sie den Inhalt dieser Dokumente kennen. 1.5.2 Garantiekarte Die Garantiekarte ist im Lieferumfang enthalten. Bewahren Sie die Garantiekarte an einem sicheren Ort auf. Die Garantiebedingungen finden Sie auf der Internetseite von Remeha. Füllen Sie die Garantiekarte aus und registrieren Sie sich über das Internet oder per Post. 1.5.3 Wasserqualität Anweisungen zur Wasserqualität sind hinterlegt im Pro-Bereich (Login-Bereich) auf remeha.de unter den Installations- und Bedienungsanleitungen bei den...

  • Seite 7: Eu-Konformitätserklärung

    Über diese Bedienungsanleitung 1.5.3 EU-Konformitätserklärung Das Gerät wird nach den europäischen Richtlinien gebaut und in Betrieb genommen.

  • Seite 8: Sicherheit

    Sicherheit Sicherheit Bestimmungsmäßer Gebrauch CalentaHP ist ein Wassererhitzer. Das System ist eine energieeffiziente Lösung für die Beheizung von Räumen und zur Bereitstellung von legionellenfreiem Trinkwarmwasser. Das System besteht aus: • Anbaurahmen mit Remeha-Brennwertkessel, • S peichertank mit Edelstahl-Wellrohr für legionellenfreie Trinkwassererwärmung im Durchlaufprinzip. 2.2 Haftpflicht 2.2.1 Haftung des Herstellers Unsere Produkte werden gemäß verschiedener technischer Richtlinien entworfen und hergestellt. Wegen der Sorge um die Qualität unserer Produkte sind wir ständig auf der Suche nach Verbesserungsmöglichkeiten.

  • Seite 9: Sicherheitsvorkehrungen

    Sicherheit Sicherheitsvorkehrungen Das System muss in regelmäßigen Abständen gewartet werden um Schäden zu vermeiden und eine lange Laufzeit zu gewährleisten. Beachten Sie die unterschiedlichen Wartungsintervalle der Wäremeerzeuger. Sicherheitsanweisungen Allgemeine Sicherheitsanweisungen B efolgen Sie die Anweisungen, um Verletzungen, Tod oder Schäden an Gerät oder Eigentum zu vermeiden. Stellen Sie sicher, dass alle Sicherheitshinweise und -vorkehrungen sowie Vorschriften beachtet werden. Sicherheitshinweise zur Installation B ei der Installation des Geräts müssen alle Vorschriften (z. B. DIN, CE und EN) vollständig eingehalten werden, die für die Arbeit und Tätigkeiten in privaten sowie öffentlichen Gebäuden gelten. Die Installation muss nach den folgenden Vorschriften erfolgen: • A lle entsprechenden DIN–Vorschriften für Trinkwasser, Gasversorgung, Heizungsanlagenverordnung, Elektro sowie Gebäude sind einzuhalten.
  • Seite 10 Sicherheit...

  • Seite 11: Beschreibung Calentahp 390

    Beschreibung CalentaHP 390 Beschreibung CalentaHP 390 3.1 Identifizierung des Produkts 3.1.1 Typschild Type CalentaHP 390 Type Type Model C XXX Modell Model Mode Artikelnummer XXXXXXX Artikelnummer Part number Numéro d‘article XXXXXXXXXXXXXX Seriennummer Serien-Nr. Serial no. N° de série XXX l/h = 24 kW...

  • Seite 12: Beschreibung Der Komponenten

    Beschreibung CalentaHP 390 Beschreibung der Komponenten 3.2.1 Übersicht über das Gerät...
  • Seite 13 Beschreibung CalentaHP 390 Entlüftung Rp 1/2 Trinkwasserausgang WW R 1 Vorlauf Biomassekessel G 1 8 Vorlauf zusätzl. Heizkreis G 1 Kaltwassereingang R 1 10 Rücklauf zusätzl. Heizkreis/Biomassekesel G1 Fühlertauchhülse für Wärmepumpe S2 Fühlertauchhülse für Brauchwasserfühler BWF und für Wärmepumpe S3 19 Fühlertauchhülse für Pufferfühler PF 20 Anschlussmuffe für E-Heizstab Rp 2 Außengewinde...
  • Seite 14 Beschreibung CalentaHP 390 3.2.2 Komponenten der Wärmepumpenstation Diese Station ermöglicht es, den thermischen Wärmepumpenertrag für den Kombispeicher nutzbar zu machen. Gleichzeitig kann über die Station der Wärmepumpenkreis gefüllt, gespült, entleert und entlüftet werden. Überwachungsarmaturen für Durchfluss, Druck und Temperaturen sind ebenfalls Bestandteil der Station. A Mischergruppe für den Heizkreis B Wärmepumpenstation C Rücklauf Wärmepumpe mit Schwerkraftbremse und Thermometer D Vorlauf Wärmepumpe mit Schwerkraftbremse und Thermometer...
  • Seite 15 Beschreibung CalentaHP 390 3.2.3 Anschlussleitungen im Anbaurahmen Die folgende Abbildung gibt einen Überblick über die Rohre und Verbindungen des CalentaHP 390. A Gasanschluss B Vorlauf – Brennwertkessel zum Speicher C Rücklauf – Speicher zum Brennwertkessel (WW-Bereitung) D Rücklauf – Speicher zum Brennwertkessel (Heizung) mit Manometer E Heizkreisrücklauf von Heizkreisstation zum Speicher F Heizkreisvorlauf vom Speicher zur Heizkreisstation G Vorlauf Wärmepumpe von der Wärmepumpenstation zum Speicher H Rücklauf Wärmepumpe vom Speicher zur Wärmepumpenstation...
  • Seite 16 Beschreibung CalentaHP 390 3.2.4 Anschlussleitungen am Speicher B Vorlauf – Brennwertkessel zum Speicher C Rücklauf – Speicher zum Brennwertkessel (WW-Bereitung) D Rücklauf – Speicher zum Brennwertkessel (Heizung) E Heizkreisrücklauf von der Heizkreisstation zum Speicher F Heizkreisvorlauf vom Speicher zur Heizkreisstation G Vorlauf Wärmepumpe von der Wärmepumpenstation zum Speicher H Rücklauf Wärmepumpe vom Speicher zur Wärmepumpenstation Verteiler mit Manometer 3.2.5 Anschlüsse nach oben Vorlauf Wärmepumpe, ∅ 22 mm Leerrohr 230 V für maximal 2 Heizreise geeignet...

  • Seite 17: Installation Calentahp 390

    Installation CalentaHP 390 Installation CalentaHP 390 Standortvorbereitung Stellen Sie sicher, dass der Installationsort den folgenden Anforderungen entspricht: • D er Standort der Anlage kann das Gewicht des Gerätes tragen, wenn es gefüllt ist. • Der Installationsort ist vor Frost geschützt. • Der Installationsort hat einen ebenen Boden. Hinweis Installieren Sie das Gerät möglichst zentral zu den Abnahmestellen, um Wärmeverluste der Rohrleitungen zu vermeiden. Aufbau/Montage CalentaHP 390 4.2.1 Lieferumfang CalentaHP 390 CalentaHP besteht aus 2 Teilen: • Speichertank mit Isolierung...
  • Seite 18 Installation CalentaHP 390 4.2.4 Ausrichten des Speichers 1. Stellen Sie den Speichertank auf den Boden. 2. V erwenden Sie zur Ausrichtung des Speichertanks einen Hebel und eine Wasserwaage. 3. Verwenden Sie ggf. wasser- und druckfestes Material, um den Speichertank auszurichten. 4. Vergewissern Sie sich, dass der Speichervorbau in die gewünschte Richtung zeigt.
  • Seite 19 Installation CalentaHP 390 4.2.7 Installation der Kugelhähne, der Fühler und der Flexschläuche Brauchwasserfühler BWF (im Lieferumfang Calenta), Bezeichnung KVT 60 mit blauem Stecker, Anschluss an Platine CB-03 (siehe Seite 24) Kugelhahn 3/4“-AG, Warmwasserrücklauf zum Brennwertgerät Flexrohr DN16 x 280 mm Flexrohr DN16 x 350 mm Kugelhahn 3/4“-AG, Vorlauf zum Brennwertgerät...
  • Seite 20 Installation CalentaHP 390 Vor dem folgenden Installationsschritt sollten alle Fühler und Anschlüsse aus Kap. 4.2.7 installiert sein. 4.2.8 Installation des Anbaurahmens Setzen Sie die beiden unteren Schrauben (B) ein, bis ca. 3 mm des Gewindes übrig bleiben. Danach wird der Anbaurahmen mit der Schraube (C) gesichert. 4.2.9 Installation des Brennwertgerätes und der Rohrleitungen 1.
  • Seite 21 Installation CalentaHP 390 3. Installieren Sie die Gasleitung (A): Rohr DN15 4. Installieren Sie den Verteiler (B) mit 3/4“ ÜWM, Manometer und KFE-Hahn 5. I nstallieren Sie die Rohre (A), (B) und (C) vom Brennwertgerät zum Speicher. Rohr (A): WS DN16 x 350 mm, beidseitig ÜwM 3/4” Rohr (B): WS DN16 x 280 mm, 1 x ÜWM 3/4”, 1 x ÜWM 1/2-90 Rohr (C): WS DN16 x 550 mm, 1 x ÜWM 3/4”, 1 x Nippel G1”...
  • Seite 22 Installation CalentaHP 390 7. I nstallieren Sie die Rohre (A) und (B) von der Wärmepumpenstation zum Speicher. Rohr (A): WS DN16 x 350 mm, 1 x ÜWM 3/4”, 1 x VA-Stutzen Ø 18 x 30 mm Rohr (B): WS DN16 x 350 mm, 1 x ÜWM 3/4”, 1 x VA-Stutzen Ø 18 x 30 mm 8. I nstallieren Sie die Rohre (A) und (B) zwischen der Heizkreisgruppe und dem Speicher. Rohr (A): WS DN20 x 1.000 mm...
  • Seite 23 Installation CalentaHP 390 4.2.10 Installation des Kondensatablaufes 1. Schließen Sie den Kondensatschlauch (A) (liegt dem Brennwertgerät bei) unten am Calenta Ace über den Ablauf des Sicherheitsventils sowie dem Kondensatablauf an. Achten sie darauf, dass die Gummimanschette fest schließt. 2. Verbinden Sie das andere Ende des Kondensatablaufschlauches (A) mit der...

  • Seite 24: Elektrischer Anschluss

    Installation CalentaHP 390 Elektrischer Anschluss Warnung • E lektrische Anschlüsse müssen grundsätzlich bei getrennter Stromversorgung und von qualifizierten Fachhandwerkern durchgeführt werden. • D er Heizkessel ist vollständig vorverdrahtet. Die internen Anschlüsse des Schaltfelds niemals ändern. • Den Heizkessel immer an eine ordentlich geerdete Anlage anschließen. Die elektrischen Anschlüsse gemäß den folgenden Vorschriften herstellen: • Den Vorschriften der aktuellen Normen. • Der Norm VDE0100. • Den Anweisungen des mit dem Heizkessel gelieferten Schaltplans. • Den Empfehlungen in dieser Anleitung. • F ühler- und 230 V führende Kabel müssen voneinander getrennt verlegt werden.
  • Seite 25 Installation CalentaHP 390 Anschluss Wärmepumpenregler RemaCal Die folgende Abbildung zeigt die Anschlussplatine des Wärmepumpenreglers RemaCal, an die die Aktoren und Fühler der Zeichnung gemäß angeschlossen werden. Es müssen keine Voreinstellungen konfiguriert werden. Weitergehende Einstellmöglichkeiten entnehmen Sie bitte der Anleitung zur RemaCal. Version: 1.00 S1 Außenfühler Wärmepumpe S7 Fließschalter S2 Fühler Speicher unten S8 Strompreis 2 S3 Fühler Speicher oben S9 Manuell aus S4 Schalter f.

  • Seite 26: Anschluss Sensoren

    Installation CalentaHP 390 Anschluss Sensoren Version: 1.00 S1 Außenfühler Wärmepumpe S7 Fließschalter S2 Fühler Speicher unten S8 Strompreis 2 S3 Fühler Speicher oben S9 Manuell aus S4 Schalter f. extern aus S5 Defrost WP HP_Control S6 Fehlereingang WP Anschluss an PAC IF010...
  • Seite 27 Installation CalentaHP 390 Anschlussklemmen im Frontbereich (Anbaurahmen)

  • Seite 28: Montage Der Luft/Wasser-Wärmepumpe Awhp

    Installation CalentaHP 390 Montage der Luft/Wasser-Wärmepumpe AWHP Im Folgenden ersehen Sie die wichtigsten Informationen zur Monoblock Luft/Wasser Wärmepumpe Typ: Mono AWHP. Detailliertere Informationen entnehmen Sie bitte der dem System beiliegenden Anleitung zur Mono AWHP. 4.4.1 Allgemeine Informationen zur Montage Nebenstehend ersehen Sie die Abmessungen der Mono AWHP Wählen Sie den Aufstellort so, dass von der Anlage ausgehende Geräusche die Nachbarschaft...
  • Seite 29 Installation CalentaHP 390 4.4.2 Elektrischer Anschluss Mono AWPH Untenstehend ersehen Sie die erforderlichen Leitungsquerschnitte sowie die Anzahl der elektrischen Leitungen, die zu den entsprechenden Modellen der Außeneinheiten verlegt werden müssen. Mono AWHP 6 MR Elektrischer Anschluss einphasig 3 x 2,5 mm Steuerleitung zweiadrig 2 x 1,5 mm Mono AWHP 8 TR Elektrischer Anschluss dreiphasig...

  • Seite 30: Stellung Der Dip-Schalter An Der Inneneinheit

    Installation CalentaHP 390 4.4.4 Stellung der DIP-Schalter an der Inneneinheit Die Platine PAC IF 010 der Wärmepumpeninneneinheit befindet sich auf der Rückseite des RemaCal-Wärme- pumpenregler. Auf dieser Platine finden Sie drei DIP- Schalterblöcke, deren Stellung ebenfalls überprüft werden muss. Das Metallgehäuse kann an der rechten Seite mit zwei Schrauben geöffnet und nach links aufgeklappt werden. 4.4.5 Funktionsweise des Wärmepumpenreglers RemaCal Der Wärmepreisvergleichsrechner (RemaCal) entscheidet, ob der Wärmebedarf...

  • Seite 31: Empfehlungen

    Installation CalentaHP 390 1. Die Wärmepumpe wird eingeschaltet, wenn sie die benötigte Wärme preiswerter herstellen kann als der Kessel. 2. D er Kessel wird zugeschaltet, wenn mehr Leistung gefordert wird als die Wärmepumpe erzeugen kann. 3. Die Wärmepumpe wird abgeschaltet, wenn der Kessel die Wärme von den Kosten günstiger herstellen kann als die Wärmepumpe.

  • Seite 32: Inbetriebnahme

    Installation CalentaHP 390 Inbetriebnahme 4.5.1 Befüllen und Spülen – Sicherheit Vorsicht Stellen Sie sicher, dass ein ausgebildeter Installateur das System beim ersten Mal befüllt. Hinweis Stellen Sie sicher, dass ein ausreichend großes Membranausdehnungsgefäß an der Heizanlage installiert worden ist. Berücksichtigen Sie dabei das Speichervolumen. Wasserqualität und Wasserbehandlung Die Qualität des Heizungswassers muss die in unseren Anweisungen zur Wasserqualität aufgeführten Grenzwerte erfüllen Die Richtwerte in diesen Anweisungen müssen jederzeit eingehalten werden. (Siehe hierzu auch Kap. 1.5.3). 4.5.2 Befüllen des Pufferteils 1. D er Pufferteil ist über den Befüll- und Entleerungshahn (bauseitig) zu befüllen.
  • Seite 33 Installation CalentaHP 390 Achten Sie darauf, dass der Flüssigkeitsbehälter unter dem Ablaufschlauch installiert ist. Stellen Sie die Position der Schwerkraftbremsen (C1 und C2) ein. • Entfernen Sie die Thermometer. • Stellen Sie die Position der Schwerkraftbremse (C1) auf 45°. • Stellen Sie die Position der Schwerkraftbremse (C2) auf 90°. 3. Öffnen Sie das Ventil am Durchflusssteller (A) vollständig. Schließen Sie den Füllschlauch der Füllstation an das Ventil (B2) Schließen Sie den...

  • Seite 34: Einstellungen Der Schwerkraftbremse

    Installation CalentaHP 390 4.5.5 Einstellungen der Schwerkraftbremse Position Typ Beschreibung 0° Die Schwerkraftbremse ist in Betrieb. Der Wärmepumpenkreis läuft in Fließrichtung. Bevor Sie das System in Betrieb nehmen, stellen Sie das Ventil auf diese Position. Untersuchen Sie dann die Zirkulation auf dem Durchflusssteller. 45° Das Ventil ist völlig offen Der Wärmepumpenkreis kann in beide Richtungen strömen. Beim Spülen des Wärmepumpenkreises ist diese Position notwendig.

  • Seite 35: Installieren Der Abdeckungen

    Installation CalentaHP 390 Installieren der Abdeckungen...

  • Seite 36: Programmierung Der Kesselregelung

    Installation CalentaHP 390 Programmierung der Kesselregelung 4.7.1 Einstellung zur Hydraulik: Um in die Parametrierebene zu gelangen, folgen Sie folgendem Menüpfad: ⮑ F achhandwerker (0012) aktivieren ⮑ M enü-Taste drücken ⮑ Installationseinstellungen CircA Unter der gelben Überschrift CU-GI 108, CircA anwählen ⮑ Funktion Heizkreis auf „Aus“ 4.7.2 Einstellungen für den gemischten Kreis CircB1 Werkseinstellung: ab Werk eingeschaltet und als direkter Kreis voreingestellt, Steilheit Heizkennlinie 0,7 / max. 50 °C...

  • Seite 37: Inbetriebnahme - Elektrik

    Beschreibung CalentaHP 690 Inbetriebnahme — Elektrik Eine Übersicht der elektrischen Anschlüsse finden Sie unter Kap. 4.3: Installationsbeispiel. Im Auslieferungszustand des Calenta Ace ist die Pufferspeicherfunktion noch nicht aktiviert. Diese ist folgendermaßen zu aktivieren: ⮑ F achmannebene anwählen und mit dem Code 0012 aktivieren ⮑ M enü Taste drücken ⮑ I nstallationseinstellungen wählen ⮑ „ Kein Puffer“ wählen ⮑ P ufferspeichertyp: „Ein Sensor“ wählen Am Calenta Ace ist zudem die Beladungsstrategie des Puffers voreinzustellen. Hierzu bitte ⮑ F achmannebene anwählen und mit dem Code 0012 aktivieren ⮑ M enü Taste drücken ⮑ I nstallationseinstellungen wählen ⮑ „ Puffer mit 1 Fühler“ wählen ⮑ P uffer H/K Strategie wählen ⮑ B erechneter Sollwert wählen Weitergehende Einstellmöglichkeiten entnehmen Sie bitte der Calenta Ace Anleitung.
  • Seite 38 Beschreibung CalentaHP 690 4.9.3 Einstellungen für den Warmwasserkreis Speicher BWW Werkseinstellungen: ab Werk ausgeschaltet. Sobald ein Warmwasserfühler erkannt wurde, wird dieser Kreis automatisch auf Warmwasser aktiviert. Voreinstellung: reduzierter Sollwert: 15 °C komfort Sollwert: 55 °C) Unter der gelben Überschrift CU GI 108, Speicher BWW auswählen ⮑ F unktion Heizkreis auf „Warmwasserspeicher“ einstellen ⮑ Z eitprogramm anwählen und ggf. anpassen ⮑ S ollwerte nach Kundenwunsch anpassen.

  • Seite 39: Beschreibung Calentahp 690

    Pression max de service Test druk Test XX bar XX bar XX bar Prüfdruck Pressure Pression d‘épreuve Max. bedrijfstemperatuur Max. XXX °C XX °C XX °C Maximale Betriebstemperatur working temperature Température maxi de service Herstelleradresse Remeha GmbH Rheiner Str. 151 •DE 48282 Emsdetten...

  • Seite 40: Beschreibung Der Komponenten

    Beschreibung CalentaHP 690 Beschreibung der Komponenten 5.2.1 Übersicht über das Gerät...
  • Seite 41 Beschreibung CalentaHP 690 Entlüftung Rp 1/2 Trinkwasserausgang WW R 1 Vorlauf Biomassekessel G 1 8 Vorlauf zusätzl. Heizkreis G 1 Kaltwassereingang R 1 10 Rücklauf zusätzl. Heizkreis/Biomassekesel G1 Fühlertauchhülse für Wärmepumpe S2 Fühlertauchhülse für Brauchwasserfühler BWF und für Wärmepumpe S3 19 Fühlertauchhülse für Pufferfühler PF 20 Anschlussmuffe für E-Heizstab Rp 2 Außengewinde Innengewinde G zyl. Gewinde, im Gewinde dichtend...
  • Seite 42 Beschreibung CalentaHP 690 5.2.2 Komponenten der Wärmepumpenstation Diese Station ermöglicht es, den thermischen Wärmepumpenertrag für den Kombispeicher nutzbar zu machen. Gleichzeitig kann über die Station der Wärmepumpenkreis gefüllt, gespült, entleert und entlüftet werden. Überwachungsarmaturen für Durchfluss, Druck und Temperaturen sind ebenfalls Bestandteil der Station. A Mischergruppe für den Heizkreis B Wärmepumpenstation C Rücklauf Wärmepumpe mit Schwerkraftbremse und Thermometer D Vorlauf Wärmepumpe mit Schwerkraftbremse und Thermometer E Entlüftung F Volumenstrommesser/-einsteller...
  • Seite 43 Beschreibung CalentaHP 690 5.2.3 Anschlussleitungen im Anbaurahmen Die folgende Abbildung gibt einen Überblick über die Rohre und Verbindungen des CalentaHP 390. A Gasanschluss B Vorlauf – Brennwertkessel zum Speicher C Rücklauf – Speicher zum Brennwertkessel (WW-Bereitung) D Rücklauf – Speicher zum Brennwertkessel (Heizung) mit Manometer E Heizkreisrücklauf von Heizkreisstation zum Speicher F Heizkreisvorlauf vom Speicher zur Heizkreisstation G Vorlauf Wärmepumpe von der Wärmepumpenstation zum Speicher H Rücklauf Wärmepumpe vom Speicher zur Wärmepumpenstation...
  • Seite 44 Beschreibung CalentaHP 690 5.2.4 Anschlussleitungen am Speicher B Vorlauf – Brennwertkessel zum Speicher C Rücklauf – Speicher zum Brennwertkessel (WW-Bereitung) D Rücklauf – Speicher zum Brennwertkessel (Heizung) E Heizkreisrücklauf von der Heizkreisstation zum Speicher F Heizkreisvorlauf vom Speicher zur Heizkreisstation G Vorlauf Wärmepumpe von der Wärmepumpenstation zum Speicher H Rücklauf Wärmepumpe vom Speicher zur Wärmepumpenstation Verteiler mit Manometer 5.2.5 Anschlüsse nach oben Vorlauf Wärmepumpe, ∅ 22 mm Leerrohr 230 V für maximal 2 Heizreise geeignet C Rücklauf Heizkreis, ∅...

  • Seite 45: Installation Calentahp 690

    Installation CalentaHP 690 Installation CalentaHP 690 Standortvorbereitung Stellen Sie sicher, dass der Installationsort den folgenden Anforderungen entspricht: • D er Standort der Anlage kann das Gewicht des Gerätes tragen, wenn es gefüllt ist. • Der Installationsort ist vor Frost geschützt. • Der Installationsort hat einen ebenen Boden. Hinweis Installieren Sie das Gerät möglichst zentral zu den Abnahmestellen, um Wärmeverluste der Rohrleitungen zu vermeiden. Aufbau/Montage CalentaHP 690 6.2.1 Lieferumfang CalentaHP 690 CalentaHP besteht aus 2 Teilen: • Speichertank mit Isolierung • Anbaurahmen mit Brennwertgerät 6.2.2...
  • Seite 46 Installation CalentaHP 690 6.2.4 Ausrichten des Speichers 1. Stellen Sie den Speichertank auf den Boden. 2. V erwenden Sie zur Ausrichtung des Speichertanks einen Hebel und eine Wasserwaage. 3. Verwenden Sie ggf. druck- und wasserfestes Material, um den Speichertank auszurichten. 4. Vergewissern Sie sich, dass der Speichervorbau in die gewünschte Richtung zeigt.
  • Seite 47 Installation CalentaHP 690 6.2.7 Installation der Kugelhähne, der Fühler und der Flexschläuche Brauchwasserfühler BWF (im Lieferumfang Calenta), Bezeichnung KVT 60 mit blauem Stecker, Anschluss an Platine CB-03 (siehe Seite 50) Kugelhahn 3/4“-AG, Vorlauf zum Brennwertgerät Kugelhahn 3/4“-AG, Warmwasserrücklauf zum Kessel Flexrohr DN16 x 350 mm Flexrohr DN16 x 280 mm Pufferfühler PF (im Lieferumfang Zubehör), Bezeichnung KVT 60 ohne blauen Stecker, Anschluss an Platine SCB-10 (siehe Seite 50)
  • Seite 48 Installation CalentaHP 690 Vor dem folgenden Installationsschritt sollten alle Fühler und Anschlüsse aus Kap. 6.2.7 installiert sein. 6.2.8 Installation des Anbaurahmens Setzen Sie die beiden unteren Schrauben (B) ein, bis ca. 3 mm des Gewindes übrig bleiben. Danach wird der Anbaurahmen mit der Schraube (C) gesichert. 6.2.9 Installation des Brennwertgerät und der Rohre 1.
  • Seite 49 Installation CalentaHP 690 3. Installieren Sie die Gasleitung (A): Rohr DN15 4. Installieren Sie den Verteiler (B) mit 3/4“ ÜWM, Manometer und KFE-Hahn 5. I nstallieren Sie die Rohre (A), (B) und (C) vom Brennwertgerät zum Speicher. Rohr (A): WS DN16 x 350 mm, beidseitig ÜwM 3/4” Rohr (B): WS DN16 x 280 mm, 1 x ÜWM 3/4”, 1 x ÜWM 1/2-90 Rohr (C): WS DN16 x 550 mm, 1 x ÜWM 3/4”, 1 x Nippel G1”...
  • Seite 50 Installation CalentaHP 690 7. I nstallieren Sie die Rohre (A) und (B) von der Wärmepumpenstation zum Speicher. Rohr (A): WS DN16 x 350 mm, 1 x ÜWM 3/4”, 1 x VA-Stutzen Ø 18 x 30 mm Rohr (B): WS DN16 x 350 mm, 1 x ÜWM 3/4”, 1 x VA-Stutzen Ø 18 x 30 mm 8. I nstallieren Sie die Rohre (A) und (B) zwischen der Heizkreisgruppe und dem Speicher. Rohr (A): WS DN20 x 1.000 mm Rohr (B): WS DN20 x 1.000 mm...
  • Seite 51 Installation CalentaHP 690 6.2.10 Installation des Kondensatablaufes 1. Schließen Sie den Kondensatschlauch (A) (liegt dem Brennwertgerät bei) unten am Calenta Ace über den Ablauf des Sicherheitsventils sowie dem Kondensatablauf an. Achten sie darauf, dass die Gummimanschette fest schließt. 2. Verbinden Sie das andere Ende des Kondensatablaufschlauches (A) mit der Kondensatleitung (B), die unter Kap.

  • Seite 52: Elektrischer Anschluss

    Installation CalentaHP 690 Elektrischer Anschluss Warnung • E lektrische Anschlüsse müssen grundsätzlich bei getrennter Stromversorgung und von qualifizierten Fachhandwerkern durchgeführt werden. • D er Heizkessel ist vollständig vorverdrahtet. Die internen Anschlüsse des Schaltfelds niemals ändern. • Den Heizkessel immer an eine ordentlich geerdete Anlage anschließen. Die elektrischen Anschlüsse gemäß den folgenden Vorschriften herstellen: • Den Vorschriften der aktuellen Normen. • Der Norm VDE0100. • Den Anweisungen des mit dem Heizkessel gelieferten Schaltplans. • Den Empfehlungen in dieser Anleitung. • F ühler- und 230 V führende Kabel müssen voneinander getrennt verlegt werden.
  • Seite 53 Installation CalentaHP 690 Anschluss Wärmepumpenregler RemaCal Die folgende Abbildung zeigt die Anschlussplatine des Wärmepumpenreglers RemaCal, an die die Aktoren und Fühler der Zeichnung gemäß angeschlossen werden. Es müssen keine Voreinstellungen konfiguriert werden. Weitergehende Einstellmöglichkeiten entnehmen Sie bitte der Anleitung zur RemaCal. Version: 1.00 S1 Außenfühler Wärmepumpe S7 Fließschalter S2 Fühler Speicher unten S8 Strompreis 2 S3 Fühler Speicher oben S9 Manuell aus S4 Schalter f.
  • Seite 54 Installation CalentaHP 690 Anschluss Sensoren Version: 1.00 S1 Außenfühler Wärmepumpe S7 Fließschalter S2 Fühler Speicher unten S8 Strompreis 2 S3 Fühler Speicher oben S9 Manuell aus S4 Schalter f. extern aus S5 Defrost WP HP_Control S6 Fehlereingang WP Anschluss an PAC IF010...
  • Seite 55 Installation CalentaHP 690 Anschlussklemmen im Frontbereich (Anbaurahmen)

  • Seite 56: Montage Der Luft/Wasser-Wärmepumpe Awhp

    Installation CalentaHP 690 Montage der Luft/Wasser-Wärmepumpe AWHP Im Folgenden ersehen Sie die wichtigsten Informationen zur Monoblock Luft/Wasser Wärmepumpe Typ: Mono AWHP. Detailliertere Informationen entnehmen Sie bitte der dem System beiliegenden Anleitung zur Mono AWHP. 6.4.1 Allgemeine Informationen zur Montage Nebenstehend ersehen Sie die Abmessungen der Mono AWHP Wählen Sie den Aufstellort so, dass von der Anlage ausgehende Geräusche die Nachbarschaft nicht stören.
  • Seite 57 Installation CalentaHP 690 6.4.2 Elektrischer Anschluss Mono AWPH Untenstehend ersehen Sie die erforderlichen Leitungsquerschnitte sowie die Anzahl der elektrischen Leitungen, die zu den entsprechenden Modellen der Außeneinheiten verlegt werden müssen. Mono AWHP 6 MR Elektrischer Anschluss einphasig 3 x 2,5 mm Steuerleitung zweiadrig 2 x 1,5 mm Mono AWHP 8 TR Elektrischer Anschluss dreiphasig 5 x 1,5 mm Steuerleitung zweiadrig 2 x 1,5 mm...

  • Seite 58: Funktionsweise Des Wärmpumpenreglers Remacal

    Installation CalentaHP 690 6.4.4 Stellung der DIP-Schalter an der Inneneinheit Die Platine PAC IF 010 der Wärmepumpeninneneinheit befindet sich auf der Rückseite des RemaCal-Wärme- pumpenregler. Auf dieser Platine finden Sie drei DIP- Schalterblöcke, deren Stellung ebenfalls überprüft werden muss. Das Metallgehäuse kann an der rechten Seite mit zwei Schrauben geöffnet und nach links aufgeklappt werden. 6.4.5 Funktionsweise des Wärmpumpenreglers RemaCal Der Wärmepreisvergleichsrechner (RemaCal) entscheidet, ob der Wärmebedarf durch das Gas-Brennwertgerät oder durch die Wärmepumpe gedeckt wird.
  • Seite 59 Installation CalentaHP 690 1. Die Wärmepumpe wird eingeschaltet, wenn sie die benötigte Wärme preiswerter herstellen kann als der Kessel. 2. D er Kessel wird zugeschaltet, wenn mehr Leistung gefordert wird als die Wärmepumpe erzeugen kann. 3. Die Wärmepumpe wird abgeschaltet, wenn der Kessel die Wärme von den Kosten günstiger herstellen kann als die Wärmepumpe. 4. D ie RemaCal kann zwei unterschiedliche Stromtarife berücksichtigen. Ein Standardtarif und ein Sondertarif, z.B. Nachtstrom oder Strom aus der eigenen Photovoltaikanlage.

  • Seite 60: Inbetriebnahme

    Installation CalentaHP 690 Inbetriebnahme 6.5.1 Befüllen und Spülen – Sicherheit Vorsicht Stellen Sie sicher, dass ein ausgebildeter Installateur das System beim ersten Mal befüllt. Hinweis Stellen Sie sicher, dass ein ausreichend großes Membranausdehnungsgefäß an der Heizanlage installiert worden ist. Berücksichtigen Sie dabei das Speichervolumen. Wasserqualität und Wasserbehandlung Die Qualität des Heizungswassers muss die in unseren Anweisungen zur Wasserqualität aufgeführten Grenzwerte erfüllen. Die Richtwerte in diesen Anweisungen müssen jederzeit eingehalten werden. (Siehe hierzu auch Kap. 1.5.3). 6.5.2 Befüllen des Pufferteils 1. D er Pufferteil ist über den Befüll- und Entleerungshahn (bauseitig) zu befüllen.
  • Seite 61 Installation CalentaHP 690 Achten Sie darauf, dass der Flüssigkeitsbehälter unter dem Ablaufschlauch installiert ist. Stellen Sie die Position der Schwerkraftbremsen (C1 und C2) ein. • Entfernen Sie die Thermometer. • Stellen Sie die Position der Schwerkraftbremse (C1) auf 45°. • Stellen Sie die Position der Schwerkraftbremse (C2) auf 90°. 3. Ö ffnen Sie das Ventil am Durchflusssteller (A) vollständig.
  • Seite 62 Installation CalentaHP 690 6.5.5 Einstellungen der Schwerkraftbremse Position Typ Beschreibung 0° Die Schwerkraftbremse ist in Betrieb. Der Wärmepumpenkreis läuft in Fließrichtung. Bevor Sie das System in Betrieb nehmen, stellen Sie das Ventil auf diese Position. Untersuchen Sie dann die Zirkulation auf dem Durchflusssteller. 45° Das Ventil ist völlig offen Der Wärmepumpenkreis kann in beide Richtungen strömen. Beim Spülen des Wärmepumpenkreises ist diese Position notwendig.

  • Seite 63: Installieren Der Abdeckungen

    Installation CalentaHP 690 Installieren der Abdeckungen...

  • Seite 64: Programmierung Der Kesselregelung

    Installation CalentaHP 690 Programmierung der Kesselregelung 6.7.1 Einstellung zur Hydraulik: Um in die Parametrierebene zu gelangen, folgen Sie folgendem Menüpfad: ⮑ F achhandwerker (0012) aktivieren ⮑ M enü-Taste drücken ⮑ Installationseinstellungen CircA Unter der gelben Überschrift CU-GI 108, CircA anwählen ⮑ Funktion Heizkreis auf „Aus“ 6.7.2 Einstellungen für den gemischten Kreis CircB1 Werkseinstellung: ab Werk eingeschaltet und als direkter Kreis voreingestellt, Steilheit Heizkennlinie 0,7 / max. 50 C Unter der gelben Überschrift SCB-10, den Heizkreis CircBl auswählen ⮑ F unktion Heizkreis auf „Mischerkreis“ einstellen...

  • Seite 65: Inbetriebnahme - Elektrik

    Installation CalentaHP 690 Inbetriebnahme — Elektrik Eine Übersicht der elektrischen Anschlüsse finden Sie unter Kap. 6.3: Installationsbeispiel. Im Auslieferungszustand des Calenta Ace ist die Pufferspeicherfunktion noch nicht aktiviert. Diese ist folgendermaßen zu aktivieren: ⮑ F achmannebene anwählen und mit dem Code 0012 aktivieren ⮑ M enü Taste drücken ⮑ I nstallationseinstellungen wählen ⮑ „ Kein Puffer“ wählen ⮑ P ufferspeichertyp: „Ein Sensor“ wählen Am Calenta Ace ist zudem die Beladungsstrategie des Puffers voreinzustellen. Hierzu bitte ⮑ F achmannebene anwählen und mit dem Code 0012 aktivieren ⮑ M enü Taste drücken ⮑ I nstallationseinstellungen wählen ⮑ „ Puffer mit 1 Fühler“ wählen ⮑ P uffer H/K Strategie wählen ⮑ B erechneter Sollwert wählen Weitergehende Einstellmöglichkeiten entnehmen Sie bitte der Calenta Ace Anleitung.
  • Seite 66 Installation CalentaHP 690 6.9.3 Einstellungen für den Warmwasserkreis Speicher BWW Werkseinstellungen: ab Werk ausgeschaltet. Sobald ein Warmwasserfühler erkannt wurde, wird dieser Kreis automatisch auf Warmwasser aktiviert. Voreinstellung: reduzierter Sollwert: 15 C komfort Sollwert: 55 C) Unter der gelben Überschrift CU GI 108, Speicher BWW auswählen ⮑ F unktion Heizkreis auf „Warmwasserspeicher“ einstellen ⮑ Z eitprogramm anwählen und ggf. anpassen ⮑ S ollwerte nach Kundenwunsch anpassen.

  • Seite 67: Betrieb

    Betrieb Betrieb • D ie für das Brennwertgerät erforderlichen Einstellungen zum Betrieb der Anlage entnehmen Sie bitte der Calenta Ace Anleitung. Die ersten Schritte um den Calenta Ace Regler für den Betrieb mit dem Calenta HP 390/690 zu konfigurieren sind: • F achhandwerkercode 0012 eingeben • U nter der Überschrift CU-GH0B, CircA anwählen und Funktion Heizkreis auf „Aus“ stellen. • U nter der Überschrift SCB-10 den Heizkreis CircB1 anwählen • F unktion Heizkreis auf Mischerkreis einstellen. • U nter der Überschrift CU-GH0B, Speicher BWW wählen • F unktion Heizkreis auf „Warmwasserspeicher“ einstellen • U nter der Überschrift SCB-10 „Pufferspeicher“ wählen • P ufferspeichertyp „mit einem Sensor“ wählen...

  • Seite 68: Wartung

    Wartung Wartung Hinweise für CalentaHP 390 und CalentaHP 690 Sicherheitsventil am Kaltwassereingang Das Sicherheitsventil am Kaltwassereingang ist mindestens 1 Mal pro Monat einer Funktionskontrolle zu unterziehen. Hierbei ist der Wasserdruck abzulassen. Warnung Wenn Sie diese Anweisungen nicht befolgen, kann der Druck zu Schäden am System führen und die Garantie kann erlöschen. 8.2 Reinigung der Oberflächen am Gerät Reinigen Sie die Außenflächen des Geräts mit einem feuchten Tuch und einem milden Reinigungsmittel. Wartung der Wärmepumpenstation 1. Prüfen Sie den Druck im Wärmepumpenkreis.

  • Seite 69: Wartungsprotokoll

    Wartung Wartungsprotokoll Kontaktdaten Eigentümer Kontaktdaten Wartungsunternehmen Name Name Straße Straße PLZ / Ort PLZ / Ort Telefonnummer / Handynummer Telefonnummer E-Mail E-Mail Servicetechniker / Handynummer Wartungskontrollen Betriebsdruck des Trinkwassers (bar) ____________________________ Betriebsdruck des Heizungswassers (bar) _______________________ pH-Wert des Heizungswassers _________________________________ Betriebsdruck des Wärmepumpenkreises (bar) ___________________ Durchfluss des Wärmepumpenkreises (l/min) _____________________ Frostschutzsicherheit des Wärmepumpenkreises (°C) _____________ pH-Wert des Wärmepumpenkreises _____________________________ Thermostatisches Mischventil (Einstellung bei °C) _________________...
  • Seite 70 Wartung Prüfen Sie auf allgemeine Verkalkung: Akzeptabler Zustand Entkalken Führen Sie eine Funktionsprüfung durch Status OK Ersetzen Prüfen Sie das Sicherheitsventil Status OK Ersetzen und seine Anschlüsse Prüfen Sie die Wärmedämmung Status OK Ersetzen Die Anlage weist folgende Mängel auf: Anlage vollständig kontrolliert Ort /Datum Unterschrift des Eigentümers Unterschrift des Servicetechnikers...

  • Seite 71: Erp-Daten

    ErP-Daten Remeha Calenta ACE Raumheizung – Temperaturanwendung Mittelbereich Warmwasserbereitung – angegebenes Lastprofil Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz Klasse für die Warmwasserbereitungs-Energieeffizienz Wärmenennleistung (Prated oder Psup) [kW] Raumheizung – jährlicher Energieverbrauch [GJ] Warmwasserbereitung – jährlicher Energieverbrauch [kWh] Jahreszeitbedingte Raumheizungs-Energieeffizienz („l“ für Heizung) [%] Energieeffizienz der Warmwasserbereitung („l“ für Warmwasser) [%] Schallleistungspegel LWA in Innenräumen [dB] Remeha Mono AWHP 6 MR Niedertempe- Raumheizung – Temperaturanwendung Mittelbereich raturbereich Warmwasserbereitung – angegebenes Lastprofil – – Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz Klasse für die Warmwasserbereitungs-Energieeffizienz – –...
  • Seite 72 ErP-Daten Remeha Mono AWHP 8 TR Niedertempe- Raumheizung – Temperaturanwendung Mittelbereich raturbereich Warmwasserbereitung – angegebenes Lastprofil – – Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz Klasse für die Warmwasserbereitungs-Energieeffizienz – – Wärmenennleistung (Prated oder Psup) [kW] Raumheizung – jährlicher Energieverbrauch [GJ] 3911 4889 Warmwasserbereitung – jährlicher Energieverbrauch [kWh] – – Jahreszeitbedingte Raumheizungs-Energieeffizienz („l“ für Heizung) [%] Energieeffizienz der Warmwasserbereitung – – („l“ für Warmwasser) [%] Schallleistungspegel LWA in Innenräumen [dB] Wärmenennleistung unter kälteren klimatischen Bedingungen [kW] 5,3...
  • Seite 73 ErP-Daten...
  • Seite 74 ErP-Daten...

  • Seite 75: Ersatzteile Calentahp 390 Und Calentahp 690

    Ersatzteile Hybrid Systeme CalentaHP 390/690 Ersatzteile CalentaHP 390 und CalentaHP 690 Hauptansicht Ersatzteile...

  • Seite 76: Ersatzteile

    Ersatzteile Hybrid Systeme Hybrid S CalentaHP 390/690 CalentaHP Bezug Referenz Bezeichnung Stückz Bruttopreis ErsatzNr. Br.Ersatz.Nr Anmerkungen 2008 300002954 Kugelhahn 3/4" 1001 7717821 Deckel hinten gekantet 2009 Wir sehen... 300002990 Schelle Ø22 1002 7720627 Regelung Zsb. Modul Calenta Sol 2010 Wir sehen...

  • Seite 77: Technische Daten Calentahp 390 Und Calentahp 690

    Technische Daten Technische Daten CalentaHP 390 und CalentaHP 690 11.1 Allgemeine Spezifikationen Abmessungen CalentaHP Durchmesser (mm) Durchmesser mit Isolierung (mm) Höhe (mm) 1700 1700 Höhe mit Isolierung (mm) 1865 1800 Gewicht – Speicher leer (kg) Gewicht – Speicher befüllt (kg) ca. 600 ca. 1050 Kippmaß (mm) 1750 1780 Anschluss E-Heizstab – Adapter R2 auf Rp 1...
  • Seite 78 Technische Daten ErP-Speicherdaten CalentaHP Stand-by-Verlust ∆T=45K (kW/24h) 2,41 3,18 Diese Spezifikation entspricht EN 12977-1 Wärmeverlust (W) Energieeffizienzklasse Brennwertkessel Calenta Ace CE-Nummer Brennwertkessel 0063CR3604 Betriebsarten nach DVGW-TRGI Gasgerätekategorie 2ELL3B Nennwärmeleistung bei 80/60 °C min. – max. 5,0 – 24,1 kW Nennwärmeleistung bei 50/30 °C min. – max. 5,6 – 25,5 kW Gasdurchsatz bei Volllast, Erdgas E (LL) 2,65 (3,08) m Kesselwirkungsgrad, 102 % bezogen auf Hi (Volllast) bei 50/30 °C Nutzbarer Gebläse-Restförderdruck 120 Pa Mittlere Abgastemperatur 55 – 67 °C Abgasmassentrom max. 0,0116 kg/s -Gehalt der Abgase 9,0 %...
  • Seite 79 Technische Daten...
