Hauptabmessungen - REMEHA HybridPlus 390 Montage- Und Bedienungsanleitung

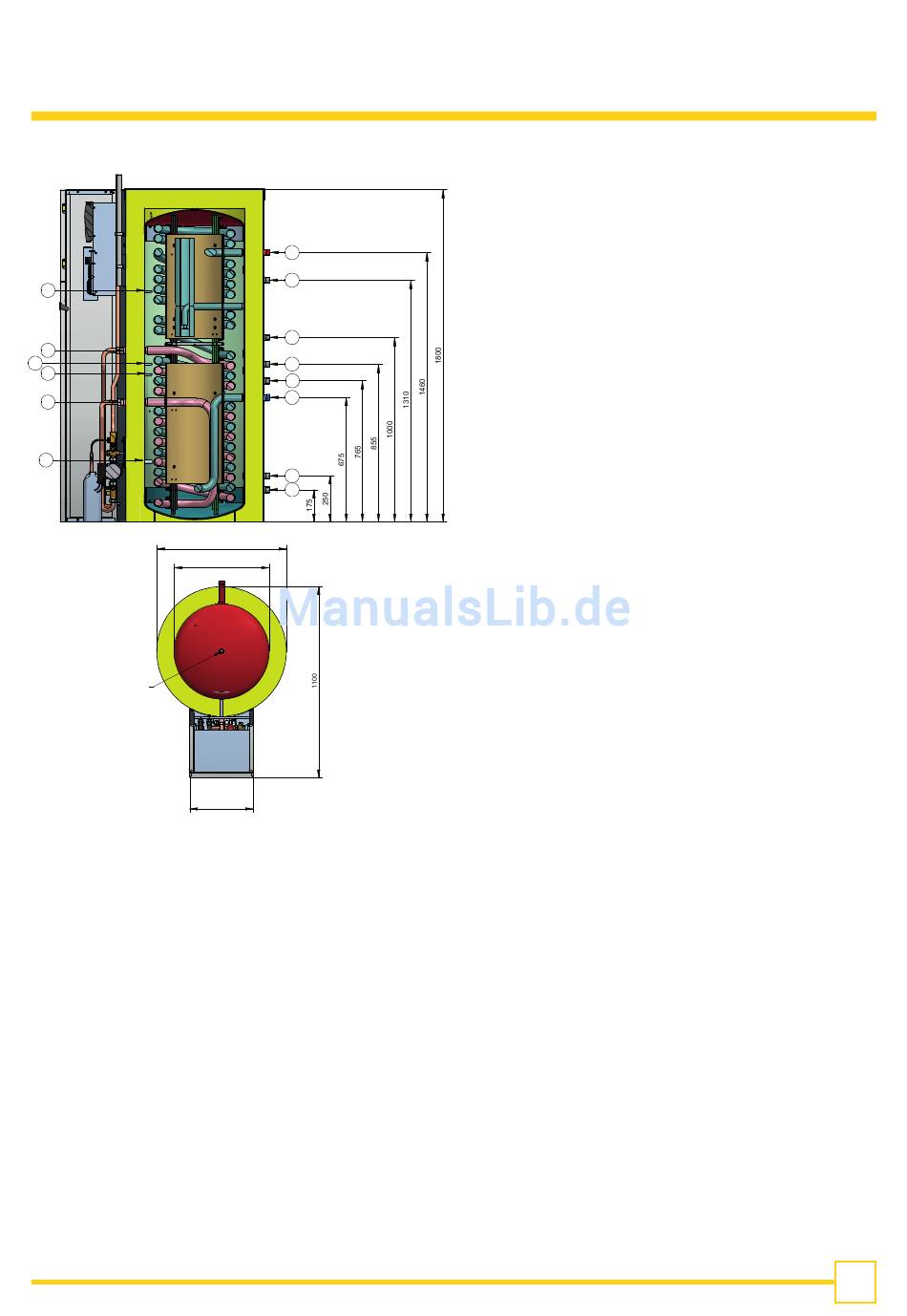

4.3 Hauptabmessungen und Anschlüsse HybridPlus 390-5
16
12
19
17
13
15
1
7613250 - 1 (2-2014)
2
5
3
8
18
9
10
11
O 750
O 550
370
HybridPlus 390-5
O 750
2 R1 Trinkwarmwasser Ausgang
O 550
(Warmwasser)
3 G 3/4 Vorlauf Warmwasserbeladung/
Beladung Puffer
5 G1 Vorlauf Biomasse
8 G1 Rücklauf Heizkessel (bei Reihenschaltung)
Heizkreis Vorlauf (bei Pufferschaltung)
9 R1 Trinkwassereingang (Kaltwasser)
1
10 G1 Rücklauf Heizkreis
11 G1 Entleerung / Rücklauf Fußbodenheizung /
Entladung Puffer
12 G1 Vorlauf HP
13 G1 Rücklauf HP
15 Tauchhülse HP Fühler ø 16 innen
370
16 Tauchhülse WW-Puffer ø 16 innen
17 Tauchhülse Pufferfühler ø 7mm innen
18 G1 Kessel Rücklauf (Bei Pufferschaltung)
Installation
15
