Beachte:
Damit die Wärmepumpe und der RemaCal Regler
miteinander kommunizieren können muss der Dip-
schalter SW8 -3 in der Wärmepumpe Außeneinheit
auf ON gestellt werden!
Wird der Schalter in der Wärmepumpe nicht
auf - ON - gestellt, hat der Regler keine Verbindung
zum Außenfühler.
Außeneinheit
SW1 SW2 SW5 SW6
1-2 off
1-6 off 1-6 off 1-4 off 3-4 on
5-6 off
Elektrischer Anschluss 230 V
S2, S3 Kommunkikationskabel
zur Interfaceplatine innen
SW8-3 Schalter umschalten auf „ON"
2 stellige Betriebs- und
Fehlercode Anzeige
7613250 - 1 (2-2014)
SW7 SW8 SW10
1-6 off 1-2 off 1 off
3 on 2 on
HybridPlus 390-5

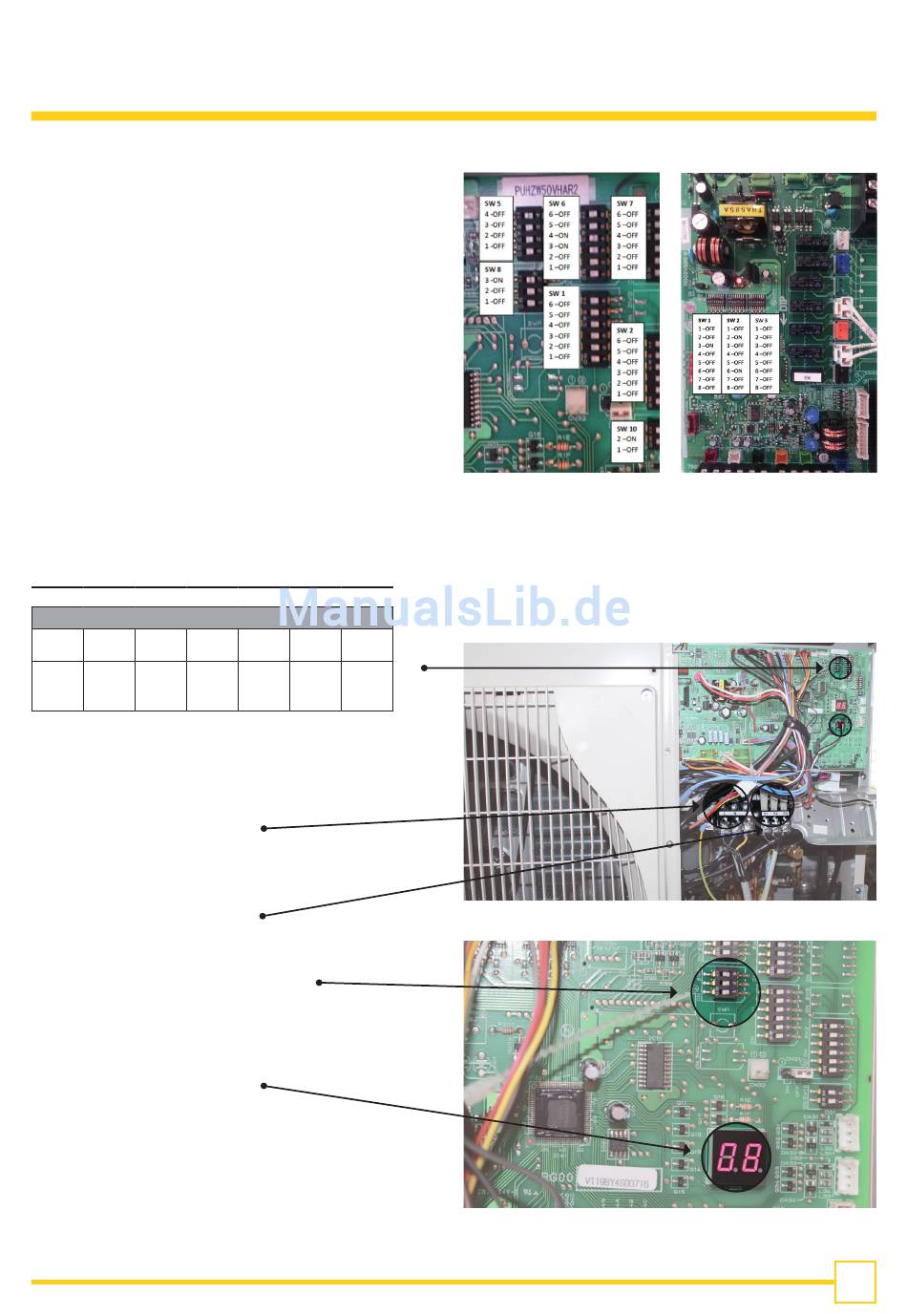

Abb. links Platinenbezeichnung PUHZ_W50
Abb. rechts Dipschalter des Interface auf der Inneneinheit
Abb. Ansicht Wärmepumpe Außeneinheit mit geöffnetem
Elektroanschlussfach
Abb. 3- Platine in der WP Außeneinheit Schalter 8-3
umswitchen auf „ON"
Elektroinstallation Inneneinheit
