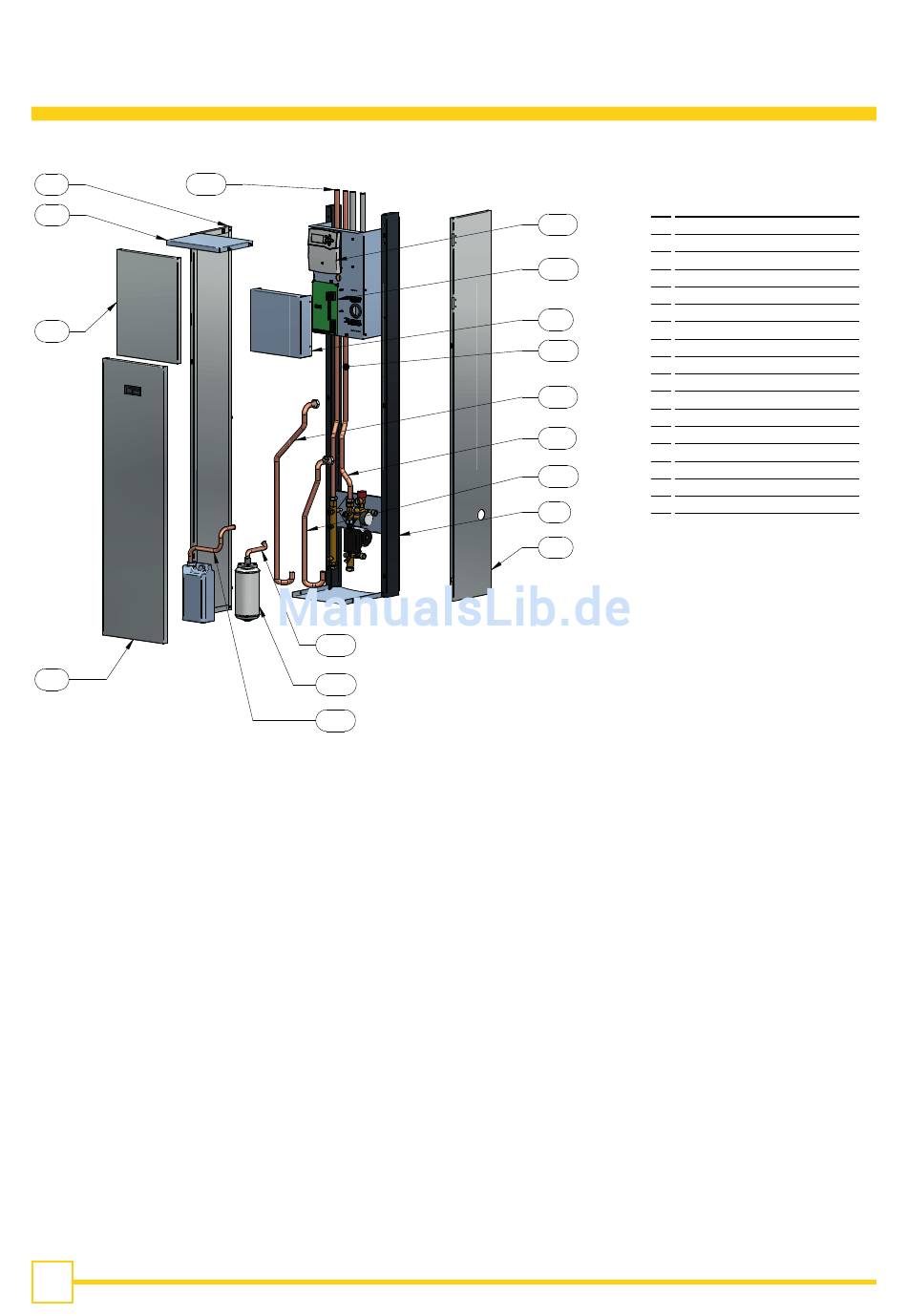

Explosionszeichnung
12 Explosionszeichnung
30 300
60
40
50
66
340
370
HybridPlus HP 390-5 mit Anbaumodul
350
HybridPlus 390-5
Pos Bezeichnung
210
10 Grundrahmen
20 Blende rechts
30 Blende links
230
40 Tür
50 Front
60 Deckel
70
70 Abdeckung Regelung
210 Regelung RemaCal
360
230 Platine WP
300 Rohr D22 WP-Vorlauf
330
310 Rohr D22 WP-Rücklauf
320 Rohr D22 WP-Station Rücklauf Speicher
330 Rohr D22 WP-Station Vorlauf Speicher
310
340 Rohr D18 Anschluss ADG 3Liter
350 Rohr D18 Sicherheitsventil
320
360 Sika Strömungsschalter
370 ADG 3 Liter
10
20
