Installation
4.4.3 Montage der Speicherisolierung
Anschließend die beiden anderen Teile der
Speicherisolierung montieren.
Isolierteile zunächst in der ersten Position einrasten
(Klick 1)

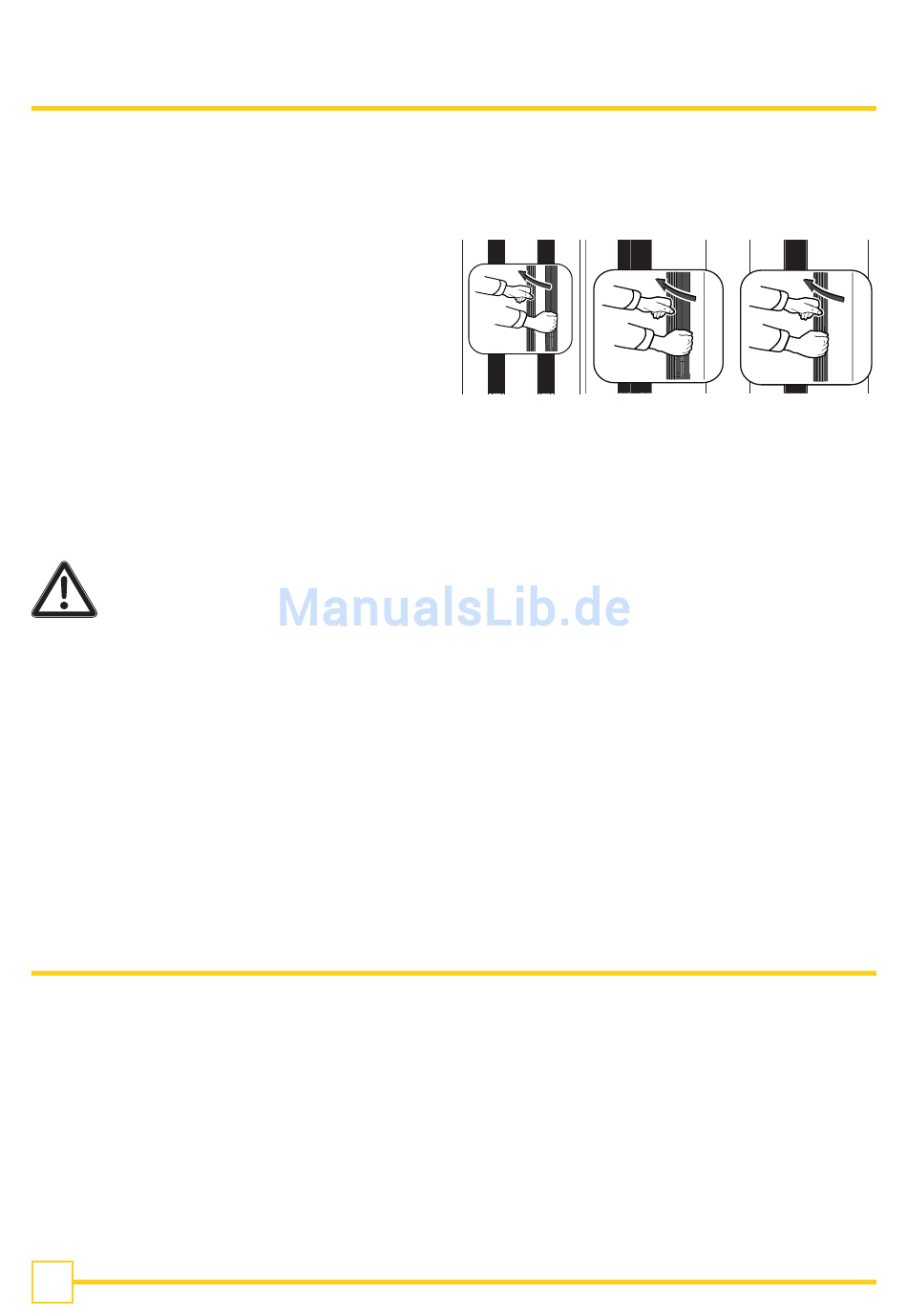

Abb.01
Abb.02
Abb.03
Nachdem beide Verkleidungsteile in Klick 1
montiert sind jede Verbindung zunächst in Klick 2,
dann in Klick 3 montieren.
Achtung: Obere Isolierung
erst nach Füllen und Entlüften der Anlage
anbringen.
Im Deckel des Speichers befindet sich eine nicht
verschlossenen Öffnung Rp ½ Zoll. Hier ist vor dem
Befüllen der Anlage ein Handentlüfter einzusetzen
Nach der Montage der Speicherisolierung kleben Sie
bitte die der Isolierung beiliegenden Rossetten an
den Anschlüssen auf.
4.4.4 Montage des Anbaumoduls
Nachdem die Isolierverkleidung montiert worden ist,
nehmen Sie das Anbaumodul aus dem Karton.
Die Blechseitenteile sind vom Anbauteil zu demontieren,
sie sind mit Schnappverschlüsse befestigt.
Entfernen Sie nun die weiße Blechverkleidung vom
Anbausatz (durch abziehen nach vorne).
