2.2. Montage mécanique séries 20/30

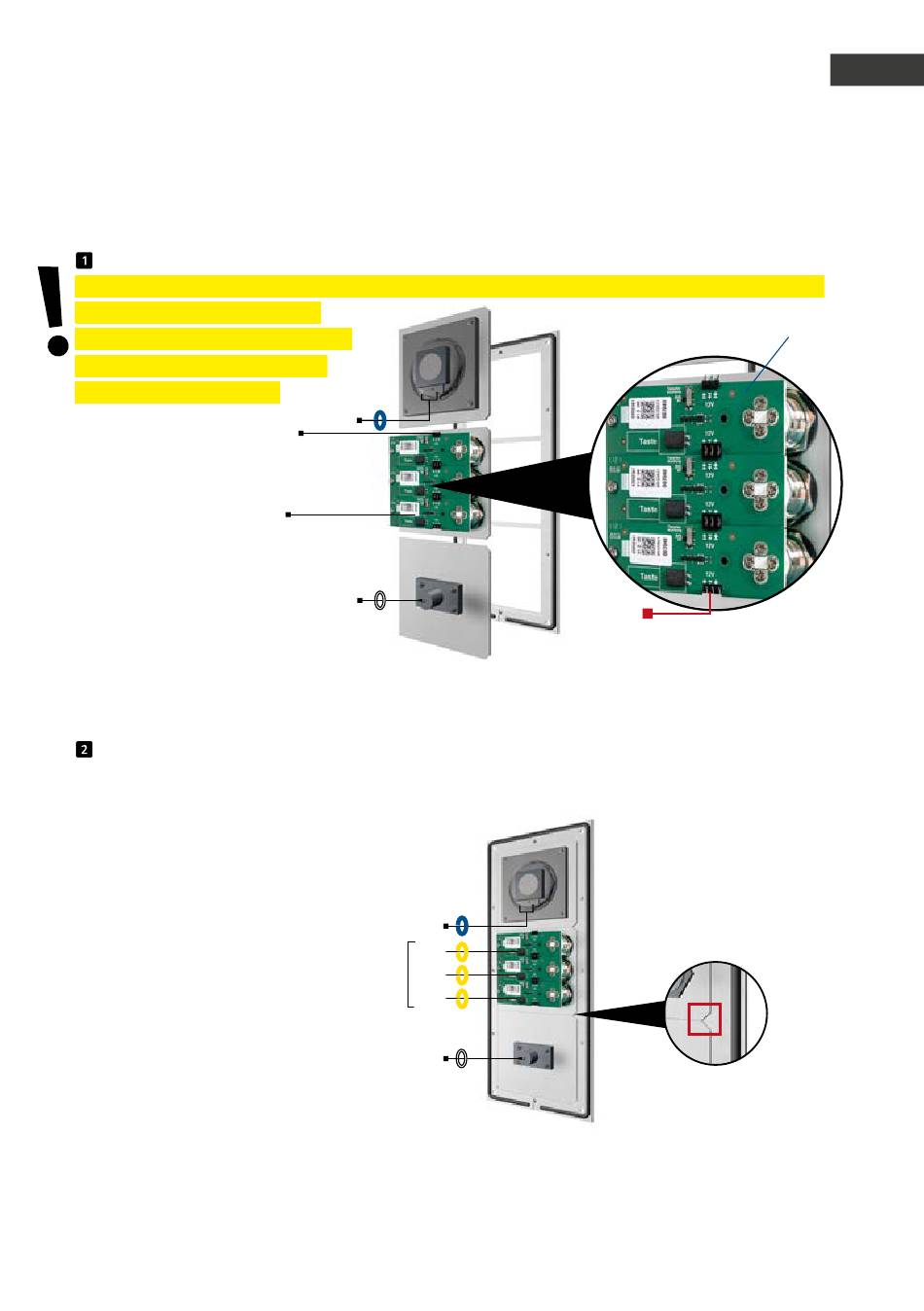

Insérer les modules fonctionnels dans le cadre avant
Remarque : en cas d'utilisation des types de haut-parleurs 20-1107-IP/21-1107-IP, 20-1109-IP/21-1109-IP
et 43-9913, attention à ce que les
hauts-parleurs ne soient pas placés à
proximité immédiate des relais de
l'électronique de base (AIF).
le cas échéant, au module
suivant
Éclairage 12 V=
Encastrez les modules par l'arrière dans le cadre.
Modules fonctionnels dans le cadre avant
avec marquage T1-T8.
Respecter l'ordre, important
pour la configuration ultérieure.
Lors de l'insertion des modules, veillez impérativement au détrompeur d'orientation. Veillez aussi à
ce que les modules émettent un « clic » audible lorsqu'ils sont insérés.
www.behnke-online.fr
HP
Mic
vers le câble plat HP
B
Câble plat
B
B
vers le câble plat Mic
Éclairage
12 V=
Ponts 12 V pour l'éclairage
des champs d'inscription
