2.2. Mechanische Montage Serie 20/30

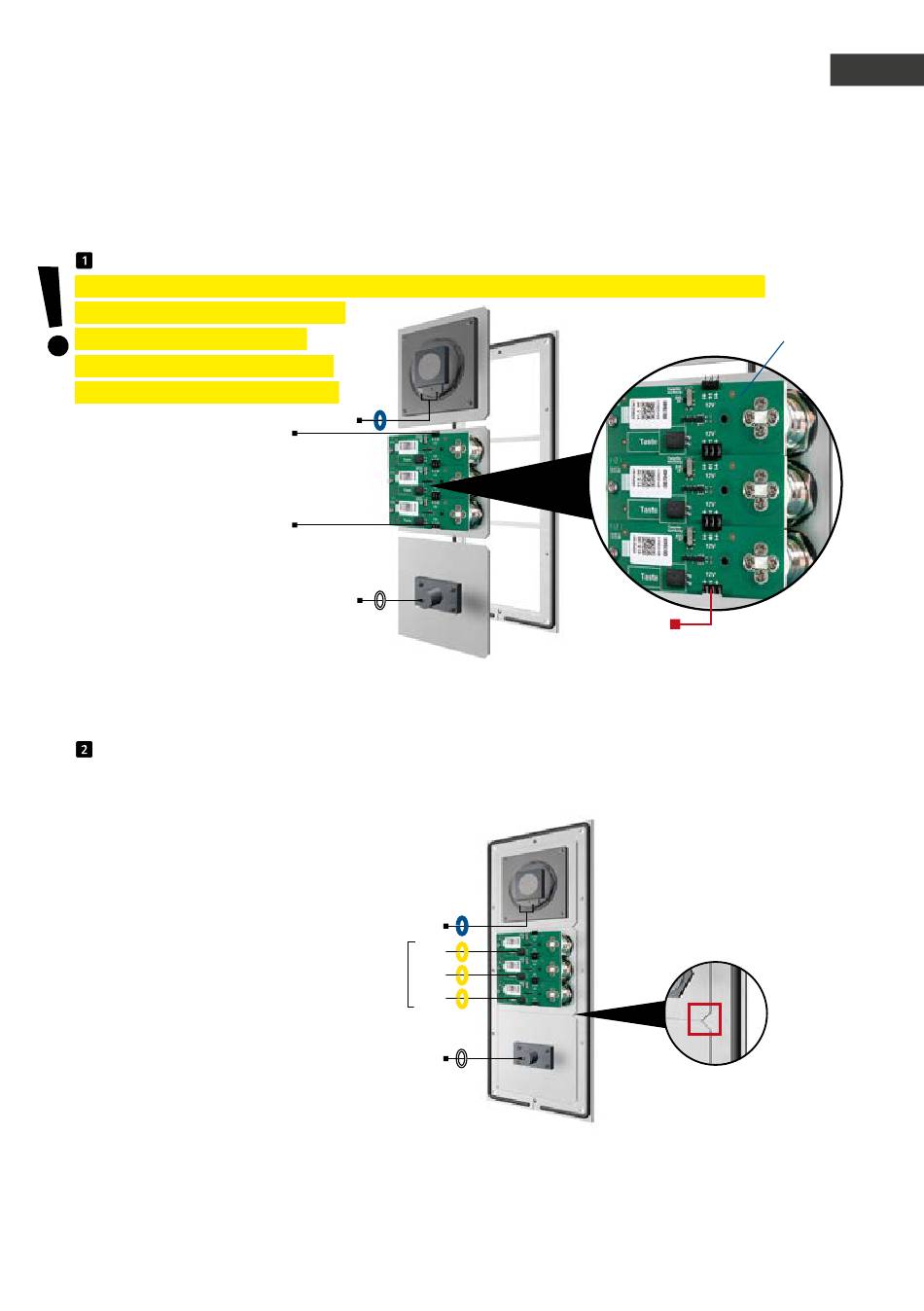

Funktionsmodule in Frontrahmen einlegen.
Hinweis: Beim Einsatz der Lautsprechertypen 20-1107-IP / 21-1107-IP, 20-1109-IP / 21-1109-IP
sowie 43-9913 ist darauf zu achten,
dass die Lautsprecher nicht in
unmittelbarer Nähe der Relais der
Basiselektronik (AIF) platziert sind.
ggf. zum nächsten Modul
Beleuchtung 12-15 V=
Legen Sie die Module rückseitig in den Rahmen ein.
Funktionsmodule in Frontrahmen
zur Flachbandleitung
mit Kennzeichnung T1-T8.
Reihenfolge beachten,
wichtig für die spätere Konfiguration.
zur Flachbandleitung
Achten Sie beim Einlegen der Module bitte unbedingt auf den Verdrehschutz und achten Sie außer-
dem darauf, dass die Module mit einem hörbaren "Klick" einrasten.
www.behnke-online.de
LP
Mik
LP
RT
Flachbandleitung
RT
RT
Mik
Anleitung Behnke SIP 2.0
Beleuch-
tung 12-15V=
T
T
T
D
Montage
Beleuchtungsplatine
