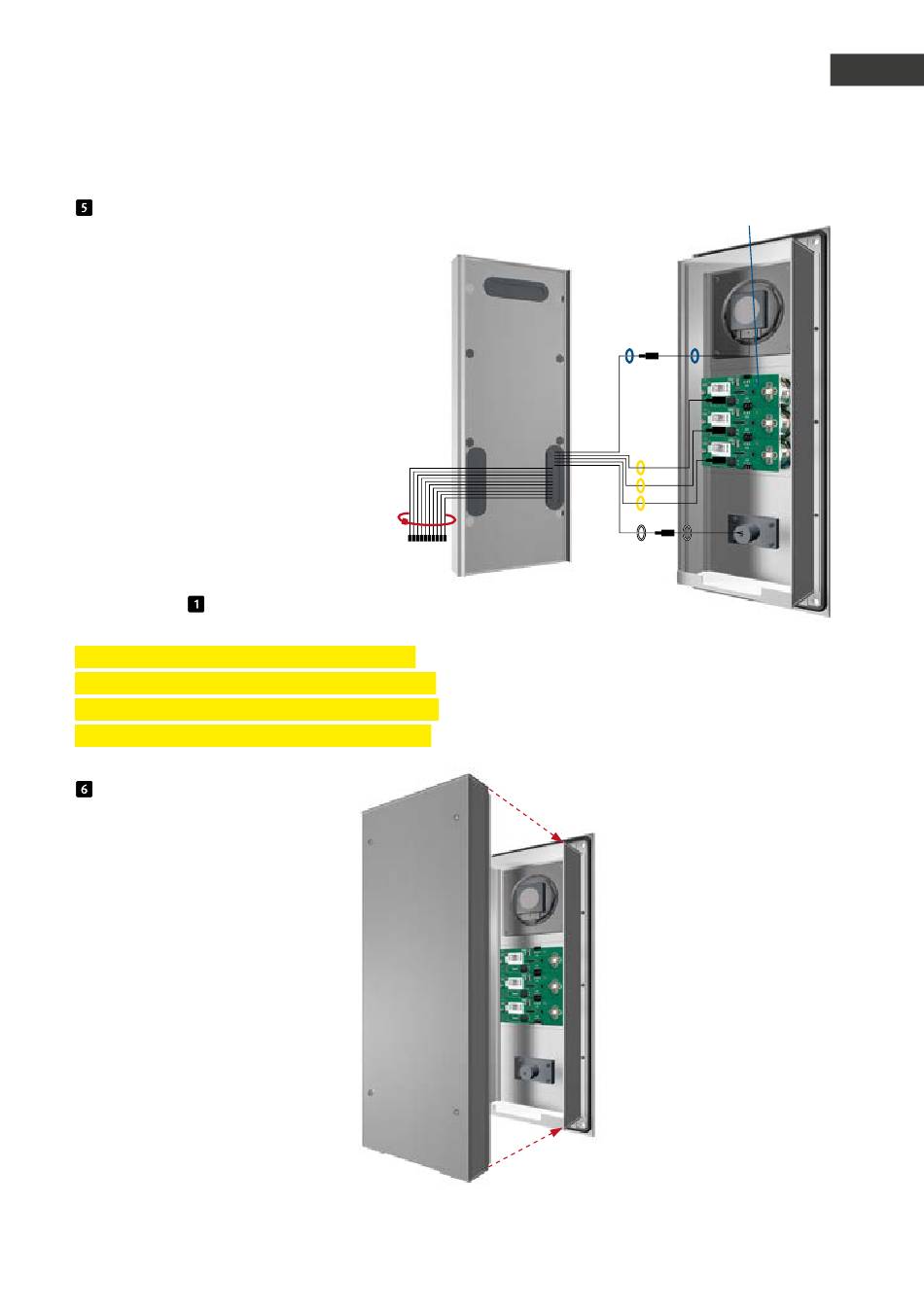

Verbinden der Flachbandanschlussleitung
mit den Einbaumodulen (Lautsprecher, Mikro-
fon, Tasten etc.)
Steckerbelegung Anschlussleitung
Serie 20, 30, 50:
LP (Blau)
▸ Lautsprecher
Mik (Weiß) ▸ Mikrofon
T1 bis T8 (Gelb) ▸ Taste 1 bis 8
(Steckkontakt, Beleuchtungsplatine)
12-poliger Stecker ▸
Tastwahlblock
HPI Kontakt (Weiß) ▸
Beschriftungsfeld
(s. auch Punkt )
Hinweis: Verbinden Sie die vorhandene Kom-
ponenten mit der Flachbandleitung. Binden Sie
die nicht benötigten Leitungen mit einem Kabel-
binder zusammen (Stecker zeigen nach unten).
Klipsen Sie die Elektronikbox
wieder auf das Modulgehäuse auf.
www.behnke-online.de
Anleitung Behnke SIP 2.0
Beleuchtungsplatine
Elektronikbox
Montage
T1
T2
T3
Modulgehäuse
