Ein- und Auslaufstrecken

Anpassungsstücke
20
Hohe Temperaturen

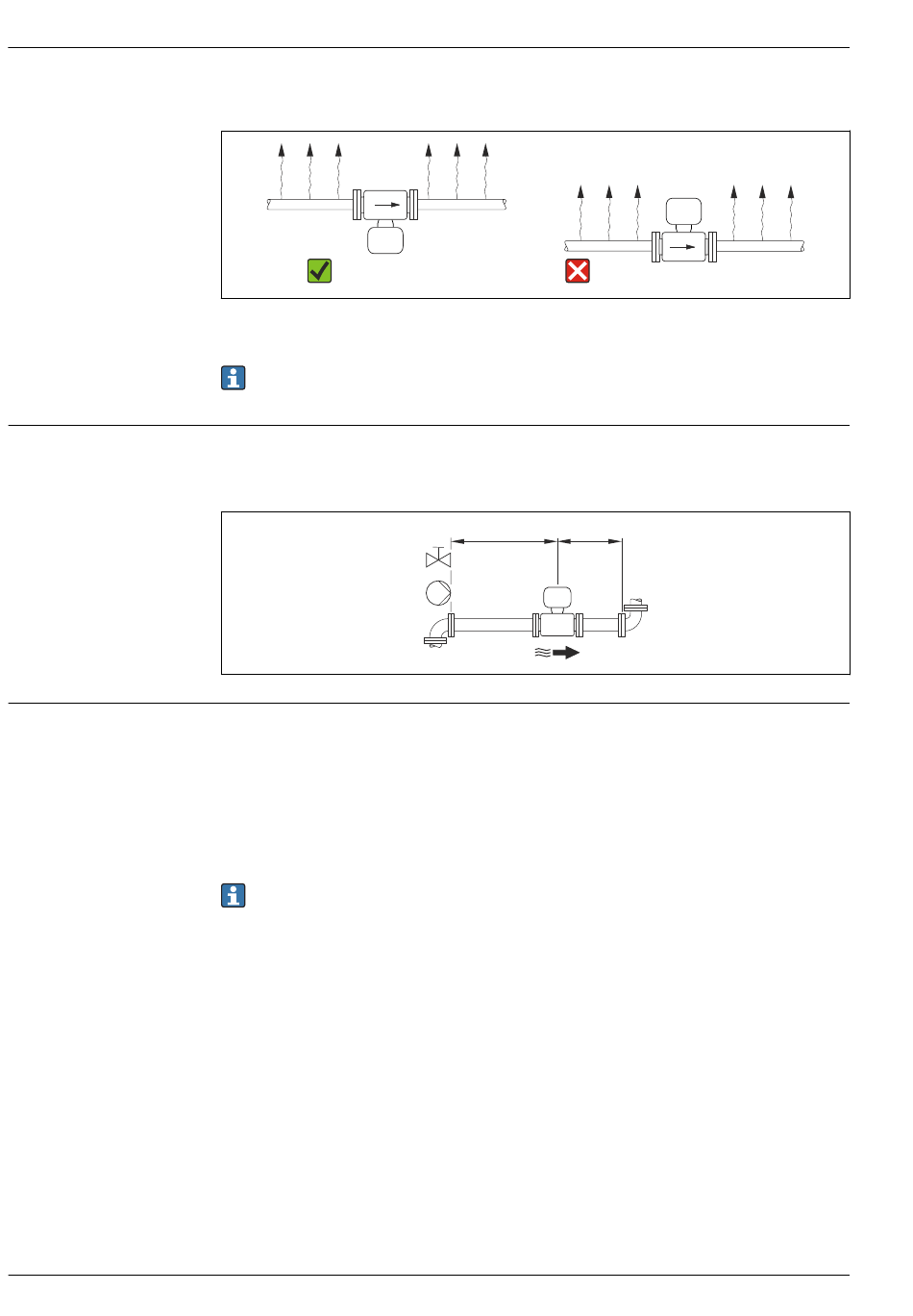

 9 Empfohlene Einbaulage bei starker Erwärmung
Um eine Überhitzung der Elektronik bei starker Erwärmung (z.B. CIP- oder SIP-Reinigungspro-
zess) zu vermeiden, das Messgerät mit dem Messumformerteil nach unten gerichtet einbauen.
Den Messaufnehmer nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken oder Krümmern
montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen folgende Ein- und Auslaufstrecken beachten:
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppel-
flansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die
dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem
Messstoff die Messgenauigkeit.
Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren
und Diffusoren:
• Durchmesserverhältnis d/D ermitteln.
• Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung) und
dem d/D-Verhältnis aus dem Nomogramm ablesen.
Das Nomogramm gilt nur für Flüssigkeiten mit wasserähnlicher Viskosität.
5 × DN 2 × DN
≥ ≥
Dosimag
A0003830
A0016275
