Einbaulage

18
Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen ausreichenden
Abstand zum nächsten Rohrbogen achten: h ≥ 2 × DN
Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein-
bauorte in der Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung

Bei Fallleitung

Bei Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Messaufnehmer ein Siphon mit
einem Belüftungsventil vorsehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und somit
mögliche Schäden am Messrohr. Diese Maßnahme verhindert zudem ein Abreißen des Flüssigkeits-
stroms in der Rohrleitung.
Angaben zur Unterdruckfestigkeit der Messrohrauskleidung →  24

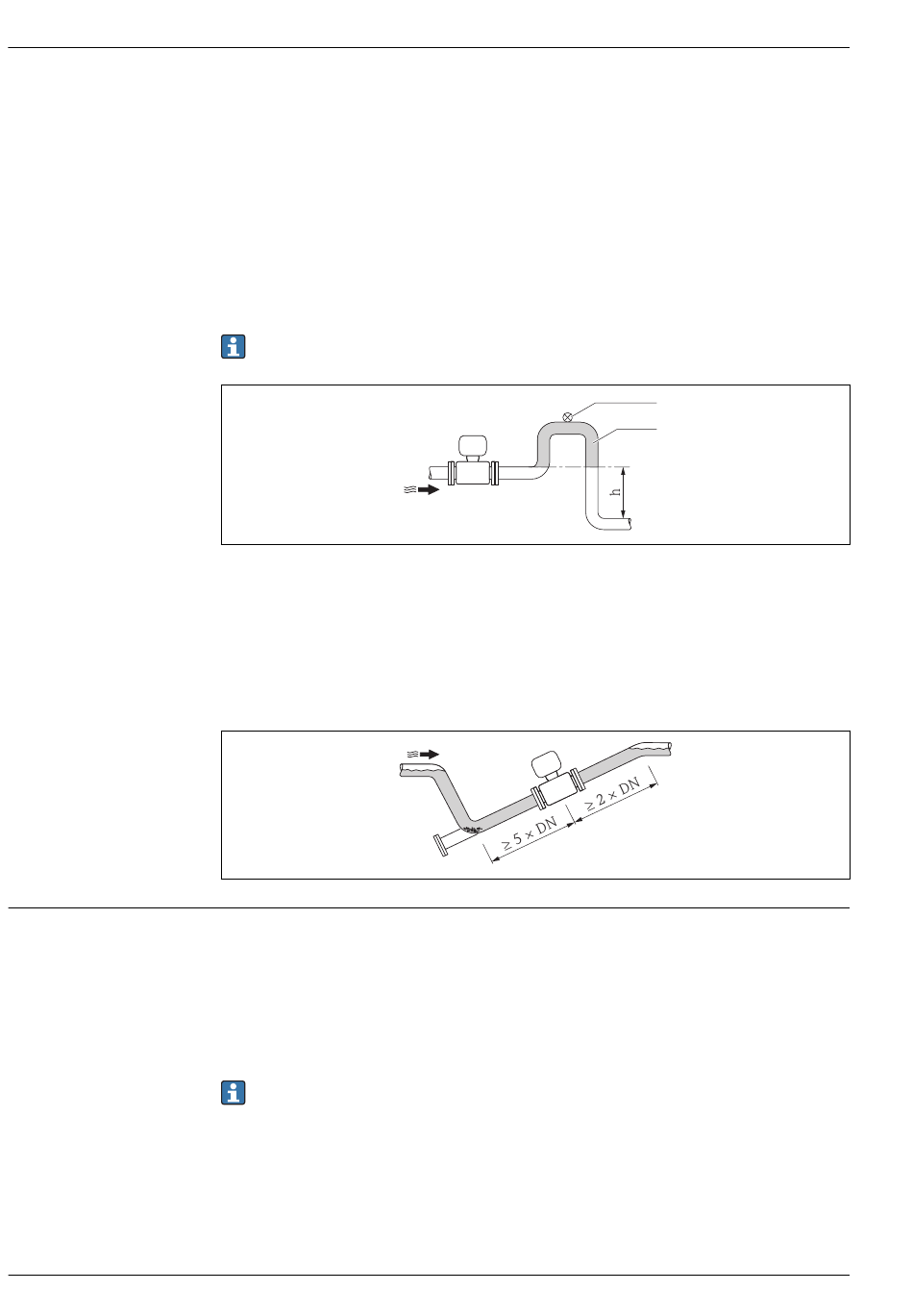

 7 Einbau in eine Fallleitung
1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung
Bei teilgefülltem Rohr
Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen.
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der
Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Eine optimale Einbaulage kann Ablagerungen und Gas- oder Luftansammlungen im Messrohr ver-
meiden.
Ventile
Den Messaufnehmer nicht nach einem Abfüllventil einbauen. Eine vollständige Leerung des Mes-
saufnehmers verursacht eine hohe Verfälschung des Messwerts.
Eine korrekte Messung ist nur bei vollständig gefüllter Rohrleitung möglich. Vor dem produkti-
ven Abfüllen Probefüllungen durchführen.
Dosimag
1
2
A0017064
A0017063
