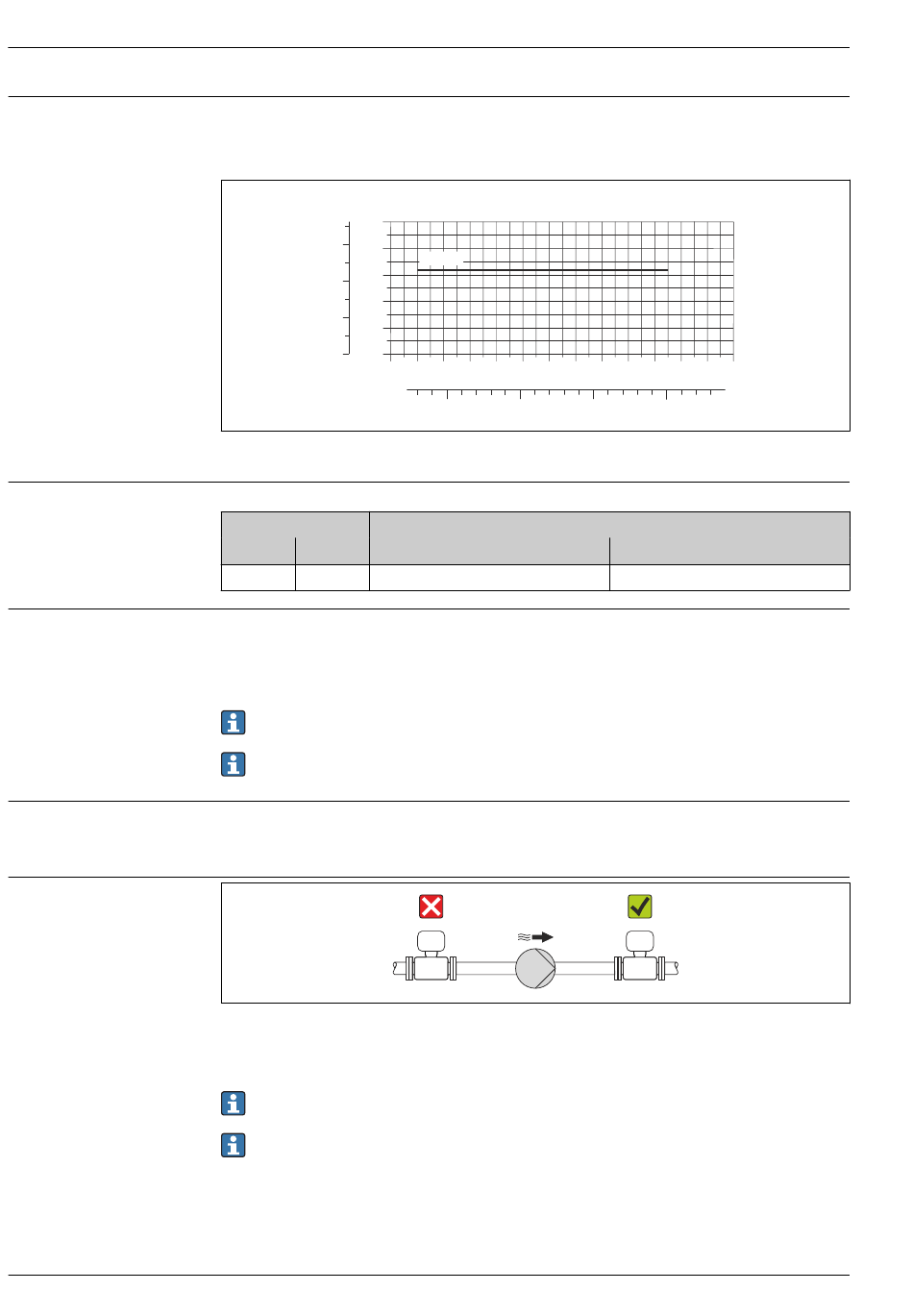

Druck-Temperatur-Kurven
Unterdruckfestigkeit
Durchflussgrenze
Druckverlust
Systemdruck
24
Zulässiger Betriebsdruck: 16 bar (232 psi)
Prozessanschluss: Schweißstutzen nach EN 10357 (DIN 11850), ODT/SMS; Clamp L14 AM7
[psi]
[bar]
25
300
20
15
200
10
100
5
0
0
-60 -40 -20 0 20 40 60 80 100120140160180 [°C]
10
Werkstoff Prozessanschluss: 1.4404 (316L) (mit Formdichtung)
Messrohrauskleidung: PFA
Nennweite
[mm]
[in]
4...25
⁵⁄₃₂...1
Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Messaufneh-
mers. Die optimale Fließgeschwindigkeit liegt zwischen 2...3 m/s (6,56...9,84 ft/s). Die Durchfluss-
geschwindigkeit (v) zusätzlich auf die physikalischen Eigenschaften des Messstoffs abstimmen:
• v < 2 m/s (6,56 ft/s): Bei abrasiven Messstoffen (z.B. Reinigungsmittel)
• v > 2 m/s (6,56 ft/s): Bei belagsbildenden Messstoffen (z.B. öl- und zuckerhaltige Flüssigkeiten)
Eine notwendige Erhöhung der Durchflussgeschwindigkeit erfolgt durch die Reduktion der
Messaufnehmer- Nennweite.
Zur Übersicht der Messbereich-Endwerte: Kapitel "Messbereich" → 6
• Bei DN 8 (5/16"), DN 15 (½") und DN 25 (1") entsteht kein Druckverlust, wenn der Einbau des
Messaufnehmers in eine Rohrleitung mit gleicher Nennweite erfolgt.
• Druckverlustangaben bei der Verwendung von Anpassungsstücken nach DIN EN 545 → 20
Um die Gefahr eines Unterdrucks zu vermeiden und somit mögliche Schäden an der Messrohraus-
kleidung, Messaufnehmer nicht auf der ansaugenden Seite von Pumpen einbauen.
Zusätzlich beim Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen: Pulsationsdämp-
fer einsetzen.
• Angaben zur Unterdruckfestigkeit der Messrohrauskleidung → 24
• Angaben zur Stoßfestigkeit des Messsystems → 23
• Angaben zur Schwingungsfestigkeit des Messsystems → 23
PN 16
-40
0
100
Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur:
+25 °C (+77 °F)
> 1 mbar (0,402 inH
O) (0)
2
200
300
360 [°F]
+150 °C (+302 °F)
> 1 mbar (0,402 inH
Endress+Hauser
Dosimag
A0021190-DE
O) (0)
2
A0015594
