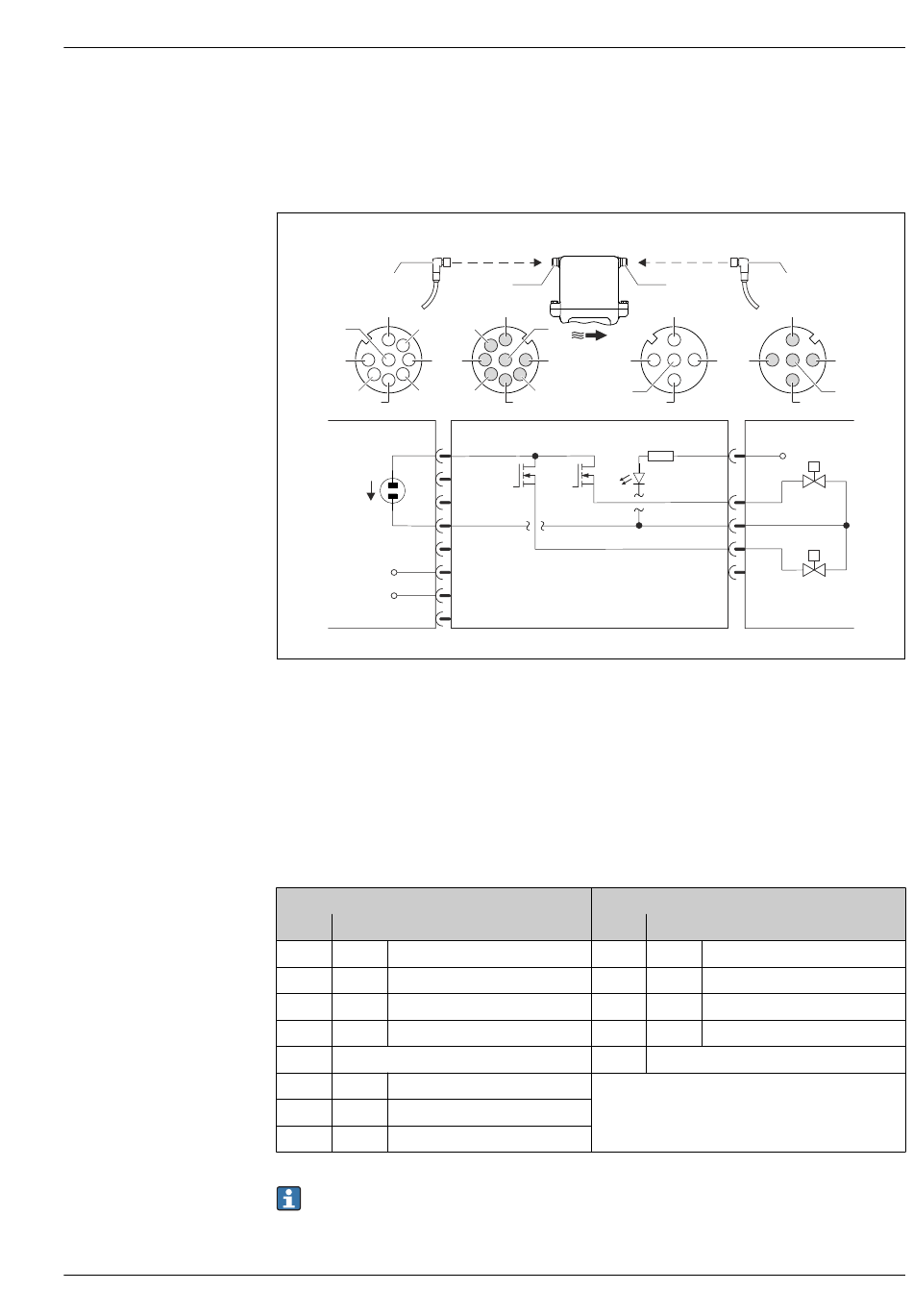

Geräteausführung: Modbus RS485, 2 Statusausgänge und Statuseingang
Bestellmerkmal "Ausgang, Eingang", Option 5:
• Modbus RS485
• 2 Schaltausgänge (Batch)
• 1 Statuseingang
A
2
3
8
1 4
7 5
6
A
+
E
-
 5 Anschluss am Gerät
A Kupplung: Versorgungsspannung, Modbus RS485
B Stecker: Versorgungsspannung, Modbus RS485
C Kupplung: Schaltausgänge (Batch), Statuseingang
D Stecker: Schaltausgänge (Batch), Statuseingang
E PELV- oder SELV-Spannungsversorgung
V1 Ventil (Batch), Stufe 1
V2 Ventil (Batch), Stufe 2
1...8 Pinbelegung
Pinbelegung
Anschluss: Kupplung (A) – Stecker (B)
Pin Belegung
1 L+ Versorgungsspannung
2 + Service-Schnittstelle RX
3 + Service-Schnittstelle TX
4 L– Versorgungsspannung
5 Nicht belegt
6 A Modbus RS485
7 B Modbus RS485
8 – Service-Schnittstelle GND
Kabelspezifikation beachten →  16.
RSE 8
M12x1
B
2
3
8
4 1 3
5 7
5
6
B
1
2
3
4
5
6
7
8
Pin
1
2
3
4
5
RSE 5
M12x1
C
D
2 2
1 1
4 4
C D
1
2
3
4
5
Anschluss: Kupplung (C) – Stecker (D)
Belegung
+ Statuseingang
+ Schaltausgang (Batch) 2
– Schaltausgänge, Statuseingang
+ Schaltausgang (Batch) 1
Nicht belegt
3
5
V2
V1
