Versorgungsspannung

14
Geräteausführung: Modbus RS485 (Eichbetrieb)
Bestellmerkmal "Ausgang, Eingang", Option 6 (Geräteausführung für den Eichbetrieb):
Modbus RS485
A
2
3
8
1
4
7 5
6
A
+
E
-

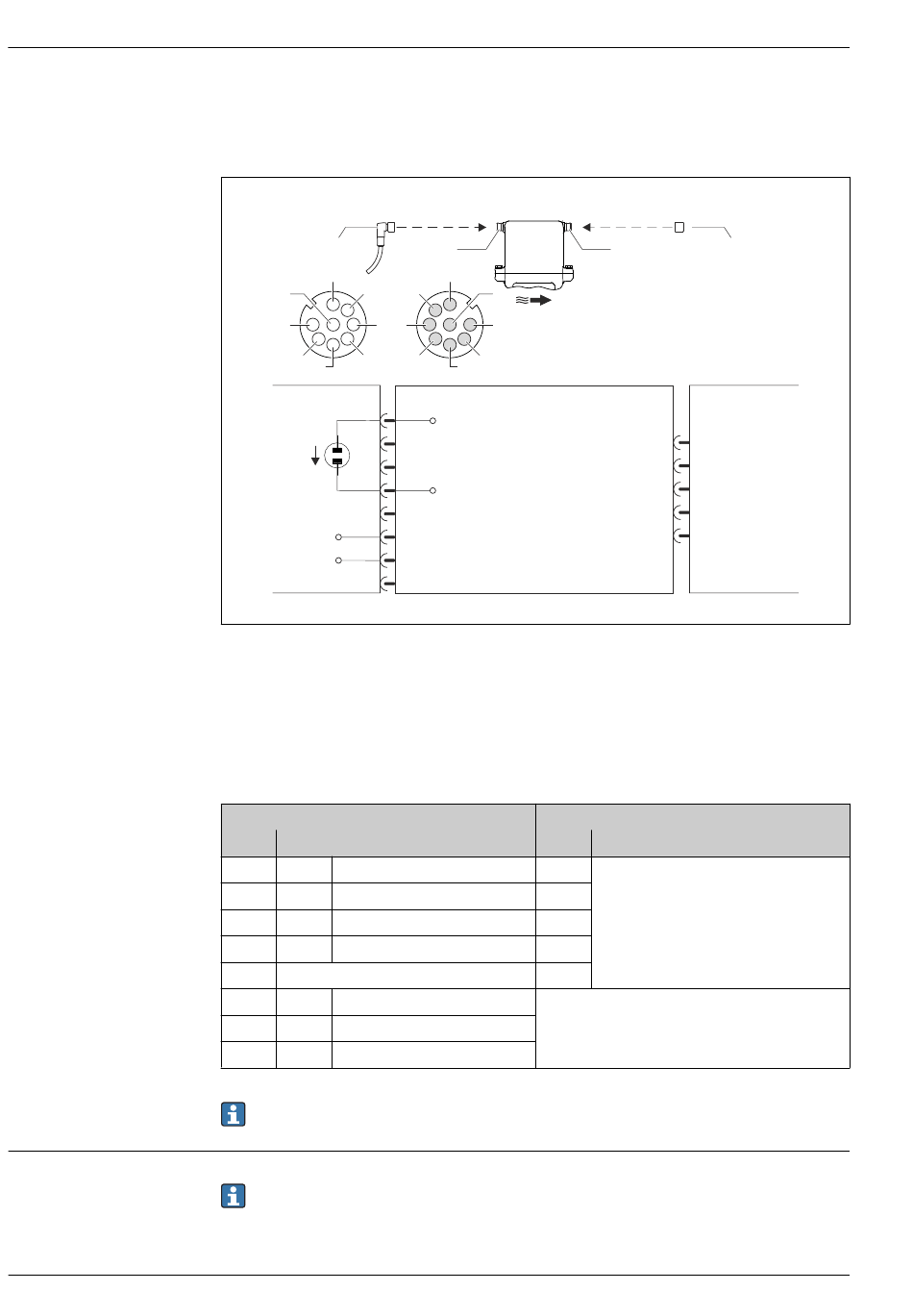

 6 Anschluss am Gerät
A Kupplung: Versorgungsspannung, Modbus RS485
B Stecker: Versorgungsspannung, Modbus RS485
C Kupplung am Gerät
D Stecker: Dongle (Hardware-Schreibschutz für Eichbetrieb)
E PELV- oder SELV-Spannungsversorgung
Pinbelegung
Anschluss: Kupplung (A) – Stecker (B)
Pin Belegung
1 L+ Versorgungsspannung
2 + Service-Schnittstelle RX
3 + Service-Schnittstelle TX
4 L– Versorgungsspannung
5 Nicht belegt
6 A Modbus RS485
7 B Modbus RS485
8 – Service-Schnittstelle GND
Kabelspezifikation beachten →  16.
DC 24 V (Nennspannung: DC 20...30 V)
• Das Netzteil muss sicherheitstechnisch geprüft sein (z.B. PELV, SELV).
• Die Versorgungsspannung darf einen maximalen Kurzschlussstrom von 50 A nicht über-
schreiten.
RSE 8
M12x1
B
2
3
8
1
4
5 7
6
B
1
2
3
4
5
6
7
8
Pin
1
2
3
4
5
C D
C D
Anschluss: Kupplung (C) – Stecker (D)
Belegung
Dongle (Hardware-Schreibschutz
für Eichbetrieb)
