Proline Promass I 100

Einbaulage

Endress+Hauser

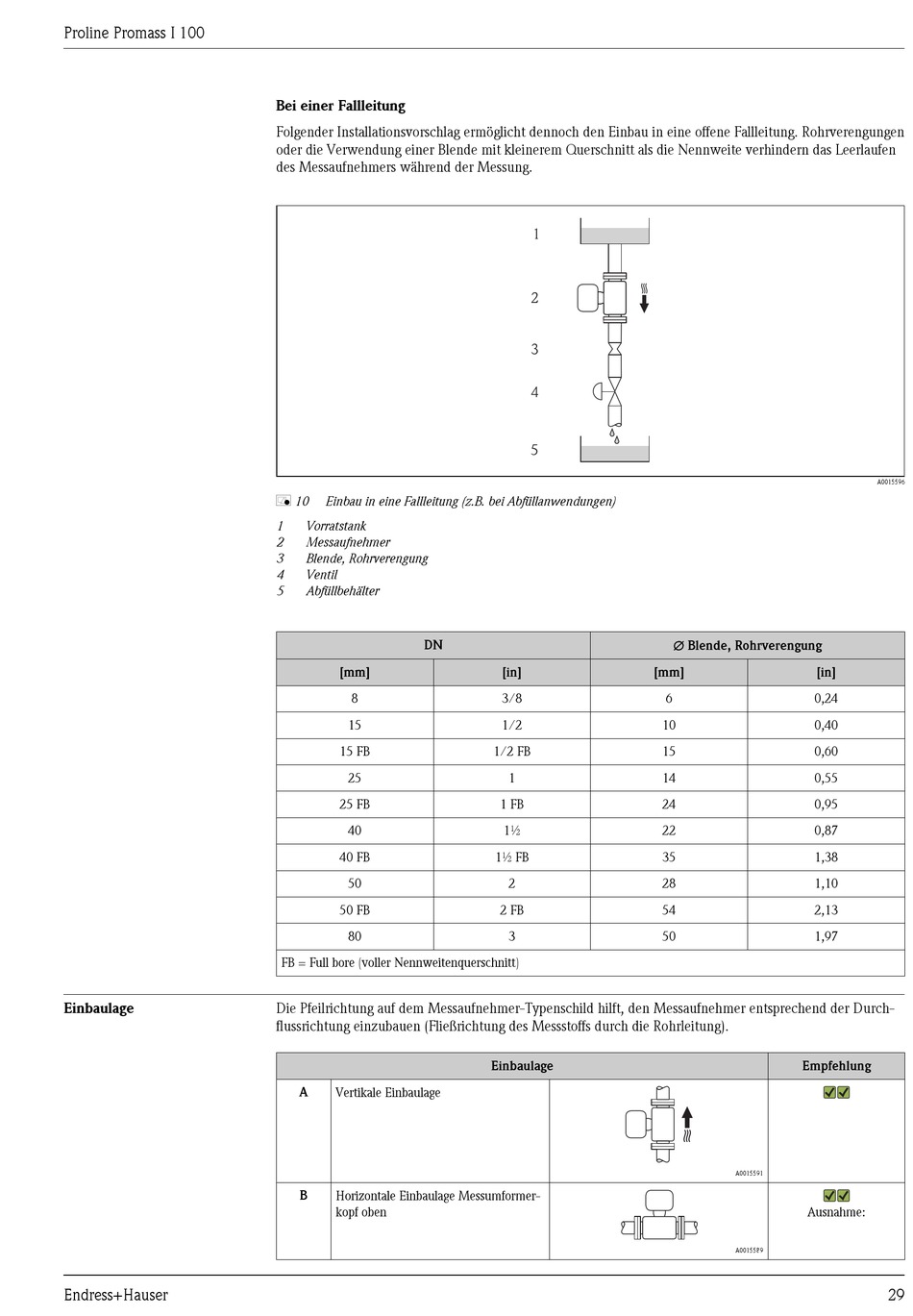

Bei einer Fallleitung

Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung. Rohrverengungen
oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite verhindern das Leerlaufen
des Messaufnehmers während der Messung.
å 10 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 Vorratstank
2 Messaufnehmer
3 Blende, Rohrverengung
4 Ventil
5 Abfüllbehälter
DN
[mm]
8
15
15 FB
25
25 FB
40
40 FB
50
50 FB
80
FB = Full bore (voller Nennweitenquerschnitt)
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durch-
flussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
A Vertikale Einbaulage
B Horizontale Einbaulage Messumformer-
kopf oben
1
2
3
4
5
[in] [mm]
3/8
1/2 10
1/2 FB 15
1 14
1 FB 24
1½ 22
1½ FB 35
2 28
2 FB 54
3 50
Einbaulage
Æ Blende, Rohrverengung
[in]
6 0,24
0,40
0,60
0,55
0,95
0,87
1,38
1,10
2,13
1,97
Empfehlung
A0015591
Ausnahme:
A0015589
A0015596
